资讯丨iPhone 14 Pro Max拆解及主要芯片来源,生产成本飙升约20%

时间:2022-11-14 09:09:39 类型:行业动态

每年的新 iPhone 首发,随之而来的无疑是新机的上手评测及拆解视频。今天云恒制造就给大家带来了一支 iPhone 14 Pro Max 的拆机视频,与大家一起一窥最新款 iPhone 的内部构造。



【拆解过程】

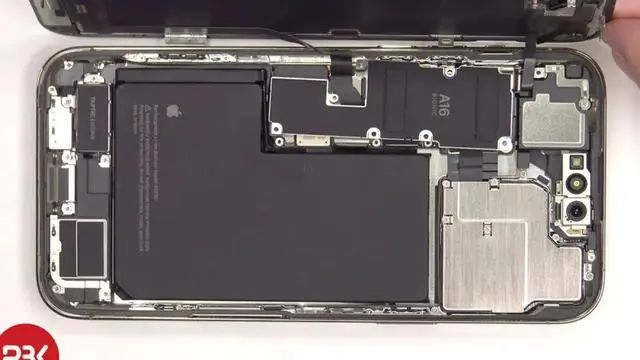

从 iPhone 14 Pro Max 的内部构造来看,仍然沿袭了 iPhone 一向整洁美观的风格。整体和 iPhone 13 Pro Max 基本一致,仍然是 L 形电池,以及侧边的双层主板。



不过,与 iPhone 13 Pro Max 不同的是,iPhone 14 Pro Max 的 A16 主板在设计上有所区别。



A16 主板上覆盖了一块金属板以及石墨垫,看起来是为了更好地吸收热量,提升散热能力。



据此前苹果在发布会上介绍,iPhone 14 系列的内部结构进行了重新设计。散热能力相比前代机型更强,能够持续在保证性能的前提下满血输出。



已经收到新机的小伙伴也可以分享一下使用感受,看看新 iPhone 在散热方面是否做到更好。



另外,由于 iPhone 14 Pro 系列机型放弃了刘海设计,屏幕正面的摄像头模组也比以前更小。

同时,更大的后置相机模组也能看出,苹果这次在 iPhone 14 Pro 系列机型影像性能方面的提升会非常明显。





【主要芯片一览】


如果你对新款iPhone 14 Pro Max(型号A2651)上的芯片感到好奇,那么请往下看:

逻辑板正面芯片分布,不同颜色对应的芯片如下所示:



红色:SanDisk SDMVGKLK2 128G 128GB NAND闪存

橙色:苹果/Dialog Semiconductor 338S00819-A1电源管理IC

黄色:(可能是)苹果/Cirrus Logic 338S00843语音处理器IC

绿色:苹果/Cirrus Logic 338S00537音频放大器

浅蓝:(可能是)苹果/Dialog Semiconductor 338S0081C 电源管理IC

深蓝:德州仪器TPS61280H DC-DC转换器

紫色:(可能是)意法半导体EEPROM


不同颜色对应的芯片如下所示:


红色:(可能是)英飞凌负载开关

橙色:NXP Semiconductor NTB0101GS1 1位转换收发器

黄色:德州仪器LSF0101 1位双向电压电平转换器

下图红色可能为Wi-Fi/Bluetooth 模组




逻辑板背面芯片分布,不同颜色对应的芯片如下所示:


红色:苹果APL1W10 / 339s0104 A16 64位六核应用处理器,w/五核GPU,底层很可能是三星K3LK2K20CM-EGCP 6GB LPDDR5 SDRAM内存

橙色:苹果 APL109A/338S00942电源管理IC

黄色:苹果/Dialog Semiconductor 338S00839-B0电源管理IC

绿色:博通 BCM59365EA1IUBG无线电源接收器

浅蓝:意法半导体 STB601A05电源管理IC

深蓝:苹果/Dialog Semiconductor 338S00819-A1电源管理IC

紫色:德州仪器TPS65657B0显示电源IC


不同颜色对应的芯片如下所示:


红色:德州仪器LM3567A1 LED闪存驱动器

橙色:苹果/Cirrus Logic 338S00738音频编解码器

黄色:(可能是)ADI taptic电机驱动器

绿色:德州仪器CD3710A1 VCSEL阵列驱动器

浅蓝:恩智浦 CBTL1618A0显示端口复用器

深蓝:德州仪器USB2.0双中继器

紫色:安森美 DC-DC转换器


不同颜色对应的芯片如下所示:



红色:(可能是)安森美 DC-DC转换器

橙色:(可能是)意法半导体串行EEPROM存储器


不同颜色对应的芯片如下所示:



红色:(可能是)USI UWB 模块

橙色:博通AFEM-8245 前端模块



三明治层芯片分布,不同颜色对应的芯片如下所示:


红色:意法半导体 ST33J 安全元件

橙色:苹果/Cirrus Logic 338S00537 音频放大器

黄色:高通 PMX65 电源管理

绿色:高通 QET7100 包络跟踪器

浅蓝:(可能是)高通 PMK65 时钟发生器

深蓝:(可能是) Qorvo 包络跟踪器

紫色:(可能是)意法半导体电源管理IC


不同颜色对应的芯片如下所示:


红色:恩智浦 SN210V NFC 控制器,带安全元件

橙色:(可能是)卫星模块

黄色:高通 SDX65M X65 5G 调制解调器

绿色:高通 SDR735 射频收发器

浅蓝:高通 SMR546 射频收发器

深蓝:博通 AFEM-8231 前端模块

紫色:Skyworks SKY58290-20前端模块


不同颜色对应的芯片如下所示:


红色:博通 AFEM-8240 前端模块

橙色:(可能是) Skyworks SKY58853-17? 前端模块

黄色:(可能是)Skyworks SKY52628天线开关模块

绿色:(可能是)Skyworks SKY5xx92-16功放模块



上图红色为Bosch Sensortec 6 轴加速度计/陀螺仪



底层分布如下:


红色(可能)为卫星天线

橙色为5G毫米波贴片天线


————————

* 内容源自网络,侵删
