匹配电阻与差分信号布线方式-差分线阻抗匹配

总算是存在这样一个问题，接收端差分线对之间可否加一匹配电阻？

首先还是要了解匹配电阻是个啥。

匹配电阻的作用. 在探测器或其它什么电路的输入输出部分,都有匹配电阻的要求,是用来使输入输出设备的电阻与电路其余部分衔接的,十分重要.如果匹配电阻不对,输入输出设备及电路无法正常工作（如测试数据不对）. 在电路设计中，经常需要使用匹配电阻，如闭路电视同轴电缆、时钟数据线等，如果阻抗不匹配会有什么不良后果呢？. 如果不匹配，则会形成反射，能量传递不过去，降低效率；会在传输线上形成驻波（简单的理解，就是有些地方信号强，有些地方信号弱），导致传输线的有效功率容量降低；功率发射不出去，甚至会损坏发射设备。. 高速信号线中才考虑使用这样的电阻，低频情况下，一般是直接连接。

接收端差分线对间的匹配电阻通常会加， 其值应等于差分阻抗的值。这样信号质量会好些。

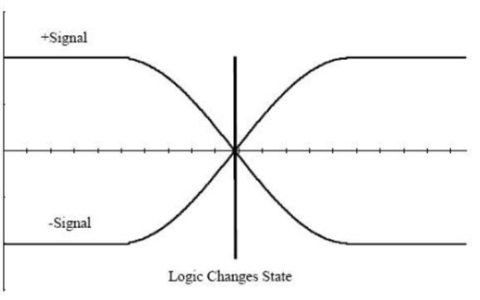

对差分对的布线方式应该要适当的靠近且平行。所谓适当的靠近是因为这间距会影响到差分阻抗（differential impedance）的值， 此值是设计差分对的重要参数。需要平行也是因为要保持差分阻抗的一致性。若两线忽远忽近， 差分阻抗就会不一致， 就会影响信号完整性（signal integrity）及时间延迟（timing delay）。

基本上， 将模/数地分割隔离是对的。要注意的是信号走线尽量不要跨过有分割的地方（moat），还有不要让电源和信号的回流电流路径（returning current path）变太大。

晶振是模拟的正反馈振荡电路， 要有稳定的振荡信号，必须满足loop gain与phase 的规范， 而这模拟信号的振荡规范很容易受到干扰，即使加ground guard traces可能也无法完全隔离干扰。而且离的太远，地平面上的噪声也会影响正反馈振荡电路。所以，一定要将晶振和芯片的距离尽可能靠近。

确实高速布线与EMI的要求有很多冲突。但基本原则是因EMI所加的电阻电容或ferrite bead，不能造成信号的一些电气特性不符合规范。所以，最好先用安排走线和PCB迭层的技巧来解决或减少EMI的问题，如高速信号走内层。最后才用电阻电容或ferrite bead的方式，以降低对信号的伤害。
