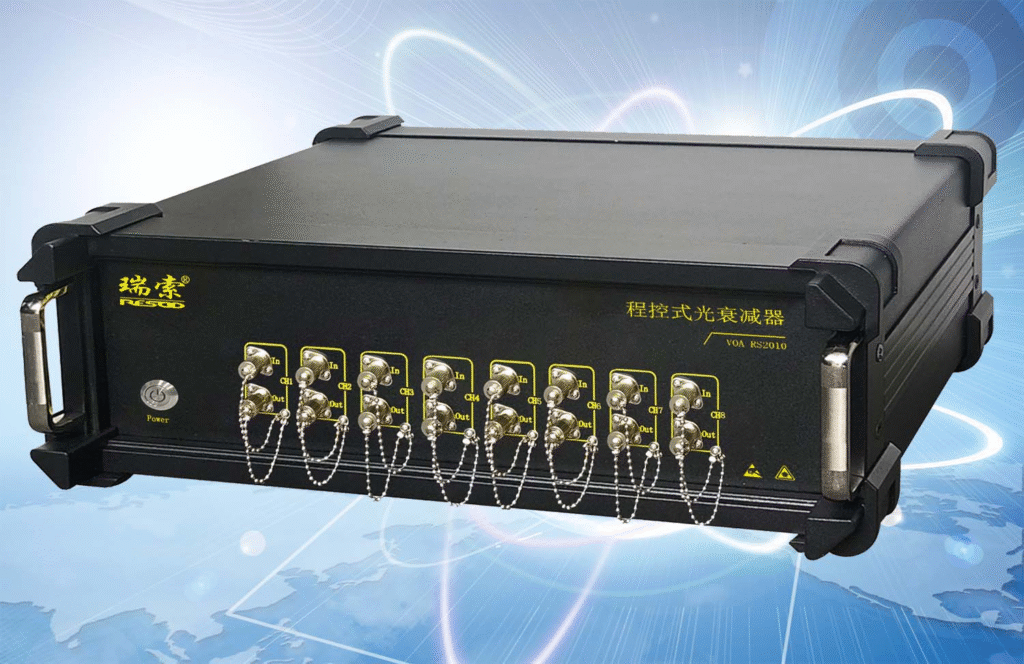

程控电压衰减器

在5G基站的射频信号调试现场，当工程师需要精确控制信号强度时；在卫星通信地面站的接收系统中，当设备必须处理不同强度的电磁波时——这些场景背后都活跃着一类关键电子元件：程控电压衰减器。它如同交响乐团的指挥家，通过精密调节信号幅度，确保电子系统的和谐运行。这种能够通过数字指令精确调控电压强度的装置，是现代电子工程不可或缺的基础部件。

基础原理与技术架构

1. 信号衰减的物理实现

程控电压衰减器的核心功能基于电磁波传输理论，通过可控阻抗网络改变信号路径的传输损耗。典型设计采用π型或T型电阻网络，利用MOSFET或PIN二极管切换不同衰减量级。例如某型号0-60dB衰减器，包含7级衰减单元，每级控制精度达0.1dB。

2. 主流技术类型

（1）机械步进式

• 结构：继电器+精密电阻阵列
• 特性：衰减范围0-110dB，切换时间20ms
• 典型产品：某品牌微波衰减器，工作频率DC-18GHz

（2）电子开关式

• 核心器件：GaAs FET或PIN二极管
• 优势：ns级切换速度，支持100万次/秒操作
• 应用场景：雷达脉冲调制系统

（3）数字可编程式

• 技术特点：集成DAC与衰减网络
• 控制精度：16位分辨率，0.001dB步进
• 典型参数：某实验室级产品支持0-90dB衰减，温度稳定性±0.02dB/℃

核心性能指标体系

1. 关键参数解析

• 衰减范围：从基础型20dB到专业型120dB覆盖
• 频率响应：高端产品支持0.1GHz-50GHz宽频带（波动<±0.5dB）
• 电压驻波比（VSWR）：典型值1.5:1，精密型可达1.2:1
• 谐波失真：-60dBc@+20dBm输入（确保信号纯净度）

2. 环境适应性

• 工业级产品工作温度-40℃～+85℃，存储温度-55℃～+125℃
• 抗冲击振动：符合MIL-STD-883H标准，耐受50g机械冲击
• 密封防护：部分型号达到IP67防护等级，适合户外基站使用

典型应用场景深度解析

1. 通信系统

• 5G基站功率校准：64通道阵列天线系统配置程控衰减器组，实现±0.5dB的发射功率一致性控制
• 卫星信号接收：在C波段（4-8GHz）动态调节信号强度，防止低噪放（LNA）过载
• 光纤通信测试：配合光功率计完成-30dBm～+10dBm动态范围校准

2. 测试测量领域

• 自动化测试系统（ATE）：在手机射频测试中，模拟20米至1公里信号衰减场景
• 网络分析仪配套：实现0.01dB分辨率的S参数测量
• EMC实验室：构建10V/m～200V/m场强梯度环境

3. 国防与科研

• 雷达回波模拟：生成-30dBsm～+20dBsm的目标反射信号
• 量子通信实验：精确控制单光子探测器输入光强
• 射电望远镜：在1.4GHz氢线观测时抑制强干扰信号

硬件结构与控制逻辑

1. 典型电路架构

• 衰减模块：6位二进制加权电阻网络（1/2/4/8/16/32dB组合）
• 驱动电路：高速CMOS逻辑芯片（上升时间<5ns）
• 接口单元：支持USB/GPIB/RS-485多协议通信

2. 控制算法要点

• 温度补偿算法：根据内置热敏电阻数据修正衰减量（补偿精度±0.05dB）
• 非线性校正：预存256点校准数据，消除频率响应波动
• 过载保护机制：当输入功率>30dBm时自动切入旁路模式

选型与配置指南

1. 选型决策矩阵

2. 系统集成规范

• 阻抗匹配：在50Ω系统中，确保连接器VSWR<1.25:1
• 散热设计：每dB衰减功率容量需满足1W/dB（如30dB衰减器需30W散热能力）
• 信号完整性：PCB走线长度差控制在λ/20以内（@最高工作频率）

3. 校准与验证

1. 使用网络分析仪进行全频段衰减量验证
2. 功率计检测线性度：在10dB步进时误差<±0.1dB
3. 温度循环测试：-20℃～+70℃环境下的衰减稳定性

维护与故障排查

1. 日常维护周期表

2. 典型故障解决方案

• 衰减量漂移
  现象：设定30dB时实测29.8dB
  诊断：温度传感器偏移导致补偿失效
  处理：执行三点温度校准（0℃/25℃/70℃）
• 切换速度下降
  现象：从10dB切至20dB耗时增加至50ns
  排查：驱动电路电容老化
  措施：更换高速驱动芯片（如SN74LVC1G04）
• 通信中断
  故障：GPIB接口无响应
  检测：终端电阻阻值偏离50Ω±1%
  修复：更换匹配电阻网络

技术标准与安全规范

1. 国际标准体系

• IEC 60169：射频连接器通用规范
• MIL-STD-348A：射频衰减器接口标准
• GB/T 12182：电子衰减器测试方法

2. 安全防护设计

• 防静电保护：所有端口集成TVS二极管（抗15kV接触放电）
• 过压保护：输入端口可承受100W峰值功率（脉宽1μs）
• 电磁屏蔽：壳体采用铍铜合金，屏蔽效能>90dB@1GHz

从卫星通信的深空信号处理到智能手机的产线测试，程控电压衰减器以其精准的幅度控制能力，构筑起现代电子系统的信号调节基石。这种融合了模拟电路智慧与数字控制精度的装置，在看不见的电磁世界里默默演绎着精准控制的艺术。在信息时代的高速公路上，它如同智能化的交通信号灯，确保每一束电波都能沿着既定轨道安全抵达目的地，持续支撑着人类对精确测量的永恒追求。
