电位器式传感器

在汽车油门的精准控制中，在工业机器人关节的灵活转动里，甚至在家用电器的旋钮调节时，一种看似简单的机电元件始终在默默工作——电位器式传感器。这种通过机械位移改变电阻值的装置，如同物理世界与电信号之间的“翻译官”，将直线或旋转运动转化为可读的电信号。

基础工作原理与技术特性

1. 电阻变化原理

电位器式传感器的核心是“滑动触点+电阻体”结构。当触点沿电阻轨道移动时，有效电阻长度随之改变，根据欧姆定律（V=IR），输出电压与位移量形成线性对应关系。某型号直线电位器在50mm行程内，阻值从0Ω线性变化至10kΩ，对应输出电压0-5V。

2. 典型结构形式

（1）线绕式电位器

• 构造：康铜合金丝绕制在陶瓷骨架上
• 技术参数：线性度±0.25%，寿命50万次
• 应用案例：起重机吊臂角度检测

（2）导电塑料电位器

• 材料特性：碳粉+聚合物复合材料
• 优势：分辨率无限，耐磨性提升5倍
• 典型产品：某品牌360°旋转式传感器，直径22mm，工作温度-40℃～125℃

（3）混合式电位器

• 创新设计：线绕基体+导电塑料涂层
• 性能特点：兼顾0.1%线性度与2000万次机械寿命
• 应用场景：航空航天舵面控制

核心性能指标详解

1. 精度参数体系

• 线性度：实测曲线与理想直线的最大偏差（精密型可达±0.05%）
• 分辨率：理论上导电塑料式无限，实际受信号采集限制（典型0.01%）
• 重复精度：高端产品达±0.002mm（如某纳米级直线传感器）

2. 环境适应性

• 军用级产品防护等级IP69K，可承受10MPa高压水冲洗
• 抗振动性能：通过MIL-STD-202G标准，耐受20g加速度振动
• 温度特性：特种玻璃釉电位器工作范围-55℃～300℃

典型应用场景深度解析

1. 汽车工业

• 油门踏板位置检测：霍尔效应+电位器双冗余设计，确保0.1°角度检测精度
• 悬架行程监测：直线电位器实时反馈减震器压缩量（量程200mm，采样率100Hz）

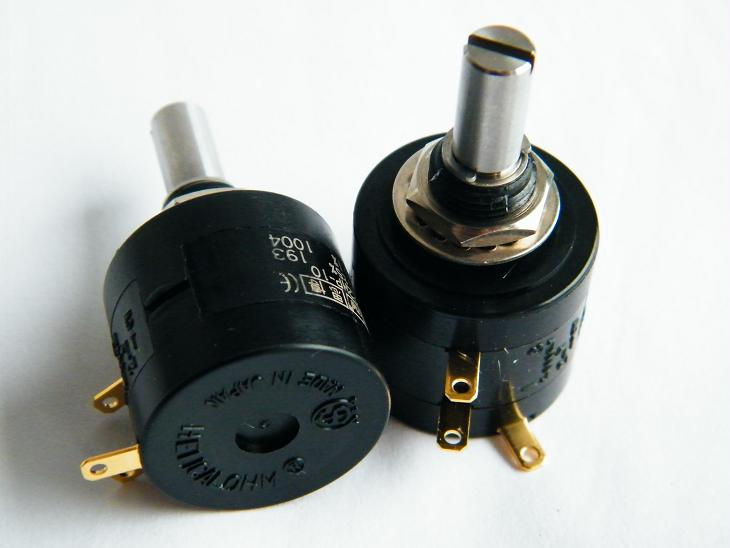

• 方向盘转角传感：多圈精密电位器（10圈，0.1°分辨率）

2. 工业自动化

• 注塑机模具定位：防油型直线电位器，在80℃油雾环境中保证±0.05mm重复精度
• AGV导引轮检测：360°旋转电位器监控转向角度，配合编码器实现±0.5°控制
• 阀门开度控制：防爆型多圈电位器（IP67，Ex d IIC T6认证）

3. 消费电子

• 音响音量调节：导电塑料电位器实现平滑无级调节（旋转寿命50万次）
• 无人机云台控制：微型空心轴电位器（外径8mm，重量3g）
• 医疗床体位调节：双输出冗余设计，确保0.1°角度安全控制

选型与安装技术规范

1. 选型决策矩阵

2. 安装关键要点

• 机械安装：确保滑动部件与运动轴线同轴度<0.1mm（使用激光对中仪校准）
• 电气连接：采用三线制接法（电源+、信号输出、地线），屏蔽层单端接地
• 防震措施：安装支架需满足固有频率>100Hz（如铝合金6061-T6材质）

3. 校准流程示例

1. 全行程往复运动5次消除装配间隙
2. 在25℃恒温环境下进行三点校准（0%、50%、100%位置）
3. 使用六位半数字表测量，确保线性误差<±0.05%

维护与故障诊断

1. 日常维护周期表

2. 典型故障处理案例

• 工程机械臂定位漂移
  故障现象：重复定位偏差达±0.3mm
  诊断过程：电阻体表面氧化导致接触电阻增大
  解决方案：更换镀金触点版本，偏差恢复至±0.05mm
• 汽车油门响应迟滞
  故障排查：电位器内部进入沙尘造成卡滞
  改进措施：加装IP6K9K防护罩，定期气吹清洁

技术现状与标准体系

1. 当前技术参数标杆

2. 行业标准体系

• IEC 60393：电子设备用电位器通用规范
• GB/T 15298：旋转式电子元件机械参数测量方法
• SAE J2715：汽车用传感器通用测试标准

从精密的工业机器人到日常的家用电器，电位器式传感器以其直观的物理特性和可靠的电气性能，构建起机械运动与电子控制之间的基础桥梁。这种历经百年发展的经典技术，在数字化浪潮中依然保持独特地位，用最简单的机电转换原理，持续支撑着现代社会的智能化进程。在追求极致精度的科技道路上，这种“古老”而优雅的解决方案仍在书写新的应用篇章。
