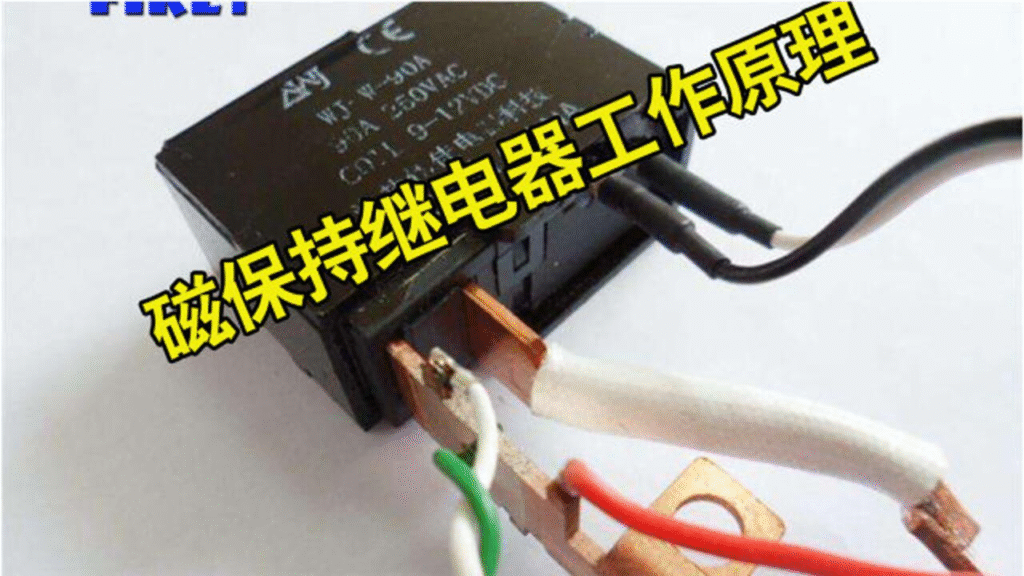

磁保持继电器的组成与优势

在电力控制领域，有一个看似普通却至关重要的元件——它像一位沉默的守门人，仅用微弱电流就能操控大功率电路的通断；它如同拥有记忆能力，断电后仍能保持原有状态。这就是磁保持继电器，一种结合电磁技术与永磁材料智慧的电子开关。

从普通继电器到磁保持继电器

要理解磁保持继电器的独特之处，不妨先了解传统继电器的工作原理。普通继电器就像电力系统中的“手动开关”：当线圈通电产生磁场，吸合衔铁使触点闭合；断电后弹簧将触点复位。这种设计需要持续通电维持状态，如同用手一直按住开关才能保持灯光不灭。

而磁保持继电器创新性地引入永磁体结构，使其具备“状态记忆”功能：

• 双稳态设计：通过永磁体与电磁线圈的配合，形成两种稳定状态
• 脉冲驱动：仅需瞬间通电即可切换状态，无需持续供电
• 零功耗维持：状态切换后依靠永磁体磁场保持触点位置

这种特性如同给开关装上了“磁力锁”——轻轻一推即可锁定在开或关的位置，完全改变了传统继电器”按住不放”的工作模式。

结构解析：磁与力的精密配合

拆解一个典型磁保持继电器，可以看到四大核心组件构成的精妙系统：

1. 永磁体组件
采用钕铁硼等强磁性材料，形成稳定的双极磁场。其磁场强度需精确计算：过弱会导致保持力不足，过强则增加切换难度。这好比制作门锁弹簧，既要保证锁舌稳固，又不能让人难以转动钥匙。

2. 电磁驱动线圈
两组线圈呈对称分布，分别对应”置位”与”复位”功能。当脉冲电流通过时，产生的瞬态磁场与永磁体相互作用，推动衔铁改变位置。这种设计类似用两把小锤子从不同方向敲击摆钟。

3. 触点系统
银合金触点确保大电流通断能力，特殊设计的桥式结构可平衡电弧影响。某型号继电器的触点能承受100A电流，接触电阻却小于0.5mΩ，相当于在汹涌电流中架起一座导电性能极佳的金属桥梁。

4. 机械传动机构
精密弹簧与杠杆组成的传动系统，将衔铁位移放大传递至触点。优秀的结构设计可使动作时间缩短至3ms以内，比人眨眼速度快10倍。

六大核心优势解析

磁保持继电器之所以在多个领域取代传统继电器，源于其独特的性能优势：

1. 极致节能
某智能电表实测数据显示：传统继电器维持闭合状态需持续消耗2W功率，而磁保持方案每日仅需0.1秒的驱动脉冲，年节电量可达17.5度。这相当于让控制电路从”长明灯”变为”闪光灯”。

2. 超长寿命
由于减少了机械运动频次，优质磁保持继电器的电气寿命可达10万次以上。某光伏逆变器使用案例显示，设备连续运行8年未出现继电器故障。

3. 抗震动优势
永磁体提供的保持力可达5N以上，即便在振动环境中也能保证触点稳定。轨道交通设备实测表明，在2G振动加速度下触点接触电阻波动小于3%。

4. 安全防粘连
特殊设计的触点分离速度可有效抑制电弧，配合灭弧室结构，使分断能力提升30%。在直流250V/50A工况下，分断寿命比传统产品延长5倍。

5. 状态可查询
通过外置磁敏传感器或辅助触点，可实时反馈继电器当前状态。这种设计如同给开关加装了”状态指示灯”，便于系统监控。

6. 宽温域适应
采用耐高温永磁材料和特殊润滑剂，工作温度范围可达-40℃至+85℃。在沙漠光伏电站的极端环境中仍能可靠工作。

典型应用场景

1. 智能电网的”神经节点”
在智能电表中，磁保持继电器承担着欠费断电、远程复电的关键功能。其特点完美契合电力系统需求：

• 每月仅需数次动作，却要确保十年稳定工作
• 断电状态下零功耗，避免额外电能损耗
• 瞬间完成通断，防止电弧引发安全隐患

2. 新能源系统的”安全开关”
光伏逆变器中，继电器需要承受直流侧的高压大电流。某1500V光伏系统采用双触点串联设计，成功实现150A电流的安全分断，同时将自身功耗降低至传统方案的1/20。

3. 工业自动化中的”精准执行者”
自动化生产线上的机械手控制柜内，磁保持继电器用于电机启停控制。其快速响应特性可将工序节拍缩短0.3秒，按日产万件计算，全年可增加相当于15个工作日的产能。

4. 智慧家居的”隐形管家”
中央空调系统的分区控制模块中，继电器根据传感器信号自动切换送风区域。由于不需要持续供电，整个控制系统待机功耗降低65%。

5. 交通信号的”可靠指挥”
城市智能交通灯的电源切换单元里，继电器需要在暴雨、高温等恶劣环境下保持稳定。实测数据显示，其故障率比传统电磁式继电器降低80%。

使用中的五大要点

1. 驱动电路匹配
必须使用脉冲驱动方式，持续通电会导致线圈过热。某案例中，工程师误将直流电源直接接入，30秒后线圈温度即升至120℃，造成永磁体退磁。

2. 安装方位要求
部分型号对安装角度敏感，倾斜超过15°可能影响动作可靠性。在风力发电机变桨系统中，需特别选择全向型结构。

3. 消弧措施
分断感性负载时，必须配置RC吸收回路或压敏电阻。某电机控制柜因未加装保护元件，导致触点烧蚀，仅运行2000次就出现粘连。

4. 定期维护检测
建议每2年进行以下检查：

• 触点接触电阻（应＜1mΩ）
• 动作电压测试（偏差不超过额定值±20%）
• 机械结构润滑状态

5. 特殊环境防护
在盐雾环境中，需选择塑封型产品并定期清洁。某船用设备因盐分结晶导致衔铁卡滞，加装防护罩后故障率显著下降。

常见误区与解答

误区1：永磁体会随时间退磁
现代钕铁硼材料在100℃以下，百年退磁率＜3%。实际应用中，更多故障源于机械磨损而非磁衰减。

误区2：触点容量越大越好
过大的触点间距会导致动作速度下降。合理选型应留1.5倍余量，如控制20A负载选择30A规格继电器。

误区3：可以任意方向安装
尽管多数新型号支持多方位安装，但垂直安装时触点动作更顺畅，可延长20%使用寿命。
从电磁铁到永磁体的结合，从持续通电到脉冲驱动，磁保持继电器的发展展现了人类对能源效率的不懈追求。这个手掌大小的装置，既蕴含着材料科学的突破，也体现着设计智慧的结晶。当我们享受着智能电表带来的便捷、感受着新能源设备的高效时，请不要忘记——在这些现代科技系统的核心位置，正有一个个磁保持继电器在无声地工作，用最经济的能耗，守护着能量的有序流动。这或许正是工业文明的一种诗意表达：用最小的能量消耗，创造最大的控制价值。
