低压互感器的原理与应用

在配电柜的嗡嗡声中，在智能电表的数字跳动间，低压互感器如同一位无声的翻译官，将危险的强电流转化为可供测量的安全信号。这种精密的电磁转换装置，架起了强电与弱电之间的安全桥梁，守护着电力系统的可靠运行。从工厂配电室到小区电井，从光伏逆变器到充电桩，这个不起眼的设备正以毫米级的精度维系着现代社会的用电安全。

一、工作原理：电磁感应的智慧应用

基础原理的工程转化
低压互感器的核心原理源于法拉第电磁感应定律。当被测导线（一次侧）通过交变电流时，缠绕在铁芯上的二次线圈感应出比例缩小的电流信号。对于常见的5A标准输出型互感器，当一次侧流过100A电流时，二次侧精确输出2A信号，误差控制在0.5%以内。

电流与电压互感器的差异
电流互感器（CT）始终串联在电路中，二次侧近似短路状态运行。某型号500/5A互感器实测显示，二次开路电压可达危险级600V，因此运维规范明确要求二次回路必须可靠短接。电压互感器（PT）则并联接入线路，采用降压设计，将380V线路电压转换为100V标准信号。

精度等级的实质含义
0.5级精度并非指整体误差，而是特指在20%-120%额定负载时的误差带。某工业计量系统采用0.2S级互感器，在5%额定电流时仍能保持±0.75%精度，确保设备空载时的电能计量准确。

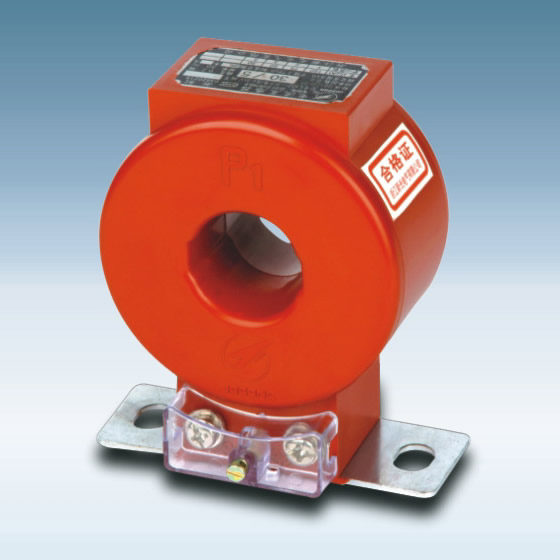

二、结构解析：铁芯与线圈的精密组合

磁路设计的核心要素
环形铁芯采用0.23mm厚硅钢片叠压而成，叠片系数达到95%以上。纳米晶合金铁芯的磁导率是传统材料的10倍，某新型互感器采用该材料后，体积缩小40%仍保持相同精度。气隙控制尤为关键，精密加工确保间隙小于0.05mm。

线圈绕制的工艺奥秘
二次线圈使用Φ0.1mm漆包线分层绕制，层间垫入0.05mm绝缘纸。真空浸漆工艺使绕组成为整体，某厂家实测显示，经48小时浸渍处理的线圈，耐压强度提升3倍。出线端子采用镀银铜排，接触电阻小于0.001Ω。

绝缘系统的多重防护
环氧树脂浇注形成3mm厚保护层，通过AC 3kV/1min耐压测试。户外型产品增加硅橡胶外套，在湿度95%环境下绝缘电阻仍保持1000MΩ以上。某沿海变电站设备采用特殊防盐雾涂层，使用寿命延长至15年。

三、应用场景：从工业到民生的安全守护

配电系统的监测枢纽
低压柜中的三相组合互感器，同时提供电流、电压信号。某智能配电系统通过0.5级精度互感器，实现±2%的功率因数实时监测。电弧光保护装置中的速饱和互感器，能在5ms内识别故障电流，触发断路器动作。

电能计量的公平之眼
民用电表内置微型互感器，将入户电流缩小1000倍供芯片处理。某小区改造案例显示，更换1级精度互感器后，线损率从8%降至3.5%。防窃电设计采用全封闭结构，二次引线内置防短接磁环。

新能源系统的适配改造
光伏逆变器输出端配置直流互感器，耐受1000Vdc电压。某充电桩使用罗氏线圈原理的开口式互感器，实现不断电安装调试。风力发电系统采用宽频互感器，准确捕捉0-5kHz谐波分量。

四、选型与安装：精准匹配的技术艺术

参数匹配的黄金法则
额定电流按最大负荷电流的1.3倍选取，如200A线路应选250/5A规格。安装空间受限时选择1/4体积的split-core型，某机房改造项目采用该类产品，节省60%安装空间。

接线规范的安全密码
电流互感器二次侧必须可靠接地，接地点距离设备不超过1m。多组互感器共用接地线时，采用星型连接避免环流。某工厂因接地线过长引起计量偏差，改造后误差回归合格范围。

典型安装错误警示
三相系统未使用同批次产品导致角差超标，某生产线因此出现5%的功率计量偏差。电缆穿过互感器时偏离中心位置，实测显示偏移10mm会引起1.2%附加误差。

五、维护策略：长效运行的保障体系

日常监测的关键指标
每月记录二次回路阻抗（应<2Ω），用红外测温仪检查连接点温度（宜<65℃）。某运维团队通过定期测量二次电流相位角，提前发现3起铁芯绝缘老化故障。

预防性试验的标准流程
年度检测包含：

• 500V兆欧表测量绝缘电阻（标准值>100MΩ）
• 工频耐压测试（2kV/1min无闪络）
• 伏安特性曲线验证（拐点电压不低于标称值90%）

故障诊断的实用技巧
计量失准先检查二次负载是否超限，某商场因加装监测模块导致二次阻抗超标，更换低功耗设备后恢复正常。异常发热可能是铁芯松动，某案例显示紧固螺栓后温度下降15℃。

六、改造升级：效能提升的实践路径

老旧设备更换时机
当误差超过准确级限值、绝缘电阻低于10MΩ或出现结构性损伤时需更换。某化工厂将90年代电磁式互感器升级为电子式，计量误差从2%降至0.5%。

智能化升级方案
加装数字变送模块，将模拟信号转换为Modbus信号。某智能楼宇系统通过该改造，实现1000个监测点的集中管理。无线传输型互感器采用LoRa技术，最远传输距离达3km。

节能改造的效益验证
某造纸厂更换低损耗互感器后，单台年损耗降低18kWh，全厂120台设备年节电2160度。采用高精度互感器的谐波监测系统，帮助某数据中心将滤波装置效率提升40%。

这个安静的电磁转换装置，如同电力系统的神经末梢，将强电世界的澎湃能量转化为可读的安全信号。当电费账单精确到小数点后两位时，当生产线实时监控能耗时，当充电桩安全输出电能时，背后都有低压互感器在精确工作。理解其技术本质，遵循规范操作，实施科学维护，便能将这看似简单的电磁元件转化为保障用电安全、提升能效管理的利器。在电流与信号的转换间，低压互感器始终是那个沉默而可靠的守护者。
