单向节流阀的原理结构以及应用

在液压与气动系统中，流体的流动控制如同城市交通管理，既要保证通行效率，又要避免拥堵失控。单向节流阀正是这样的“交通警察”，既能限制特定方向的流量，又能保证反向畅通无阻。从万吨级注塑机到家用血压计，从工程机械到航空航天设备，这个精巧的装置在无数领域默默发挥着关键作用。

一、工作原理：单向通行与流量调节的协同效应

单向节流阀本质上是单向阀与节流阀的功能集成。其核心设计理念可分解为两个基本功能模块：允许流体单向自由流动的阀门机构，以及控制反向流动速度的节流装置。

当流体从正向（自由流动方向）通过时，阀芯在压力作用下自动开启，形成无障碍通道。此时弹簧处于压缩状态，流体压力只需克服弹簧预紧力即可保持阀口全开。某型号工业用阀实测数据显示，正向流动时的压力损失仅为0.02MPa，几乎不影响系统效率。

反向流动时，阀芯在弹簧作用下严密闭合，迫使流体只能通过专门设计的节流通道。这个通道可能是精密加工的三角槽、可调针阀或预设孔径的阻尼孔。某液压升降平台采用锥面节流结构，通过旋转调节螺杆改变节流面积，实现0.5-5L/min的精确流量控制。

特殊工况下的动态响应是衡量性能的重要指标。紧急关闭场景中，快速响应型阀芯可在0.1秒内完成从全开到全闭的状态切换。缓冲型设计则在阀芯运动末端设置阻尼段，避免机械冲击。某汽车减震器使用的两级节流阀，在常规震动时提供细腻阻尼，遇到剧烈冲击时自动切换大流量通道，兼顾舒适性与安全性。

二、结构演化：从简单机械到精密控制

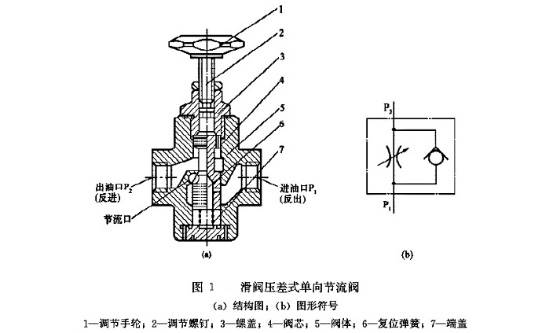

传统旋钮调节式节流阀采用螺纹杆顶压阀芯的结构。操作人员通过旋转手轮改变节流口开度，刻度盘上的数字对应流量值。这种结构在农机液压系统中广泛应用，其调节精度可达±5%，但存在现场调节不便的局限性。

插装式集成阀体是工业自动化发展的产物。将单向节流功能模块化设计，形成标准尺寸的阀块，可直接嵌入液压集成块。某数控机床的刀库控制系统采用这种设计，12个控制阀集中安装在300×150mm的阀板上，节省90%的安装空间。

数字控制型产品代表技术前沿。压电陶瓷驱动的先导阀，接收4-20mA电流信号即可精确控制主阀开度。某精密注塑机配备的电子节流阀，流量控制精度达到±0.5%，确保每次注射的塑料量误差不超过0.1克。

三、应用场景：工业脉动中的隐形功臣

在工程机械领域，单向节流阀是动作平稳性的保障者。挖掘机动臂油缸的回油路上必装此阀，防止铲斗因自重快速下落。某型号起重机通过调节平衡阀内的节流口，实现吊钩毫米级的精准定位，即使承载20吨重物也能平稳着地。

医疗设备对其有更严苛的要求。血液透析机的液体控制模块使用医用级不锈钢阀体，节流通道表面粗糙度需达到Ra0.2μm以下，杜绝微生物滋生。某型呼吸机的压力调节阀采用陶瓷阀芯，确保每次呼吸气流波动不超过±2%。

特殊环境应用展现其可靠性本质。深海钻井平台使用的液压阀需耐受30MPa工作压力，阀体采用整体锻造工艺。航天器姿控系统中，微型节流阀重量仅15克，却能在真空环境和-180℃至120℃温变中正常工作。

四、选型与维护：系统匹配的艺术

流量-压差曲线是选型的关键依据。工程师需要根据系统最大工作压力、期望流量范围，选择曲线平缓段对应的阀体型号。某液压系统改造案例显示，选用曲线拐点在8MPa的阀体后，执行机构速度波动从15%降至3%。

安装方向错误是常见故障根源。阀体表面通常标注流向箭头，反向安装会导致系统压力异常升高。某汽车生产线因阀体装反引发液压缸爬行故障，经红外热像仪检测发现局部油温升至90℃，及时纠正后恢复正常。

日常维护要点集中在三个方面：定期检查调节机构紧固状态，防止振动导致设定值漂移；每2000工作小时更换过滤精度10μm的油液过滤器；储存备用阀时需保持端口密封，防止灰尘进入精密配合面。某钢铁厂通过严格执行三级维护制度，使液压阀平均使用寿命延长至5万小时。

这个看似简单的装置，实则是流体控制系统的核心元件之一。当注塑机精准吐出手机外壳时，当手术机器人稳定完成血管缝合时，当风力发电机桨叶顺滑变桨时，背后都有单向节流阀在精确调控流体节奏。理解其工作原理，正确选型使用，定期维护保养，就能让这个沉默的流量调节师持续为设备安全高效运行保驾护航。
