角位移传感器的原理、类型与应用

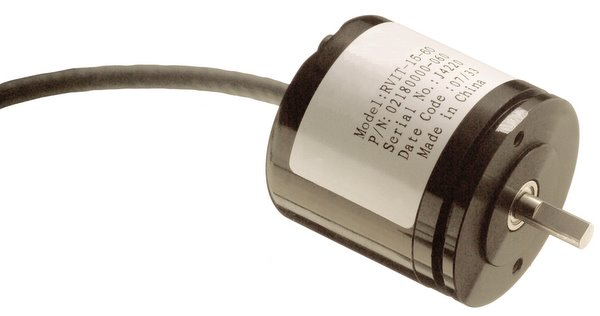

角位移传感器是一种将旋转角度转换为电信号的测量装置，能够精确检测轴、转盘或其他旋转部件的角位置变化。它在工业自动化、汽车控制、航空航天、机器人等领域发挥着重要作用，是实现精准运动控制的关键元件。

一、角位移传感器的基本原理

角位移传感器的核心功能是将机械旋转角度转化为可被电子系统识别的模拟或数字信号。其工作原理主要基于以下三类技术：

1. 电阻式检测

通过改变电阻值来反映角度变化。例如：

• 电位计式传感器：由电阻轨道和滑动触点组成，触点随旋转轴移动时，输出与角度成比例的电压信号。
• 应用场景：汽车油门踏板位置检测、家用电器旋钮控制。

2. 光电式检测

利用光信号与编码盘的相互作用实现角度测量。例如：

• 光电编码器：编码盘上刻有透光与不透光条纹，旋转时通过光电对管检测光通量变化，输出脉冲信号。
• 特点：精度高（可达±0.01°）、无机械接触磨损，但成本较高。

3. 磁电式检测

基于磁场变化感知角度位置。例如：

• 磁编码器：磁铁随转轴旋转，霍尔传感器检测磁场方向变化，输出角度数据。
• 优势：抗粉尘、油污干扰，适用于恶劣环境。

关键参数：

• 测量范围：单圈（0~360°）或多圈（如0~1440°）。
• 分辨率：最小可检测角度（如0.1°）。
• 线性度：输出信号与实际角度的偏差（通常≤±0.5%）。

二、角位移传感器的核心组成

1. 传感元件
   • 电位计的电阻轨道、光电编码器的光栅盘、磁编码器的永磁体等，直接感知角度变化。
2. 信号转换电路
   • 将原始信号放大、滤波或数字化。例如：光电编码器的信号需经施密特触发器整形为方波。
3. 机械结构
   • 转轴、轴承、外壳，确保传感器与被测设备稳定连接并承受轴向/径向负载。
4. 输出接口
   • 模拟输出：0~5V、4~20mA。
   • 数字输出：SSI（同步串行接口）、CAN总线、USB等。

三、常见类型及特点

1. 电位计式角位移传感器

• 原理：滑动触点沿环形电阻轨道移动，输出与角度成比例的电压。
• 优点：结构简单、成本低，适合低精度场景。
• 缺点：机械磨损导致寿命有限（约10万次旋转），易受灰尘影响。

2. 光电编码器

• 类型：
  • 增量式：输出脉冲信号，需外部计数器累加角度值，断电后位置信息丢失。
  • 绝对式：每个角度对应唯一编码，可直接读取绝对位置。
• 应用：数控机床主轴定位、机器人关节控制。

3. 旋转变压器（Resolver）

• 原理：通过定子与转子绕组的电磁耦合，输出与角度相关的正弦/余弦信号。
• 特点：耐高温、抗冲击，适用于航空航天、军事设备。

4. 磁编码器

• 原理：磁铁随转轴旋转，霍尔传感器或磁阻元件检测磁场方向。
• 优势：无接触测量、寿命长，广泛用于汽车方向盘转角检测。

5. 电容式角位移传感器

• 原理：旋转导致电容极板重叠面积变化，通过电容值换算角度。
• 适用场景：高精度微角测量（如光学仪器校准）。

四、典型应用场景分析

1. 工业自动化
   • 机械臂控制：绝对式编码器确保各关节角度精准，实现复杂轨迹运动。
   • 印刷机套准系统：检测辊筒相位差，实时调整印刷图案对齐。
2. 汽车电子
   • 电子节气门：监测油门踏板角度，控制发动机进气量。
   • 电动助力转向（EPS）：检测方向盘转角与扭矩，提供辅助转向力。
3. 航空航天
   • 舵面控制：旋转变压器测量飞机副翼、方向舵偏转角度。
   • 卫星天线指向：高精度编码器确保信号对准地面站。
4. 能源设备
   • 风力发电机：检测桨叶角度，优化迎风效率。
   • 水轮机导叶控制：调节导叶开合角度，维持发电功率稳定。
5. 消费电子
   • 云台相机：磁编码器反馈电机转角，实现防抖与跟踪拍摄。
   • VR手柄：检测用户手部旋转角度，增强虚拟现实交互体验。

五、选型与安装要点

1. 精度与分辨率
   • 普通设备（如家用扫地机）可选±1°精度，精密仪器（如半导体光刻机）需±0.01°。
2. 环境适应性
   • 高温环境（如发动机舱）选耐温＞125℃的型号（如旋转变压器）。
   • 多尘、潮湿场景优先选IP67以上防护等级的磁编码器。
3. 机械负载能力
   • 转轴需承受的轴向力（如10N）与径向力（如5N）不得超出传感器额定值。
4. 输出信号匹配
   • PLC控制推荐4~20mA模拟输出，多轴协同系统可选CAN总线数字接口。
5. 安装注意事项
   • 转轴与负载设备需严格同轴，偏心误差应小于0.1mm。
   • 避免强磁场干扰（如靠近电机或变压器），必要时加装磁屏蔽罩。

六、常见故障与维护方法

1. 信号跳变或丢失
   • 原因：光电编码器光栅盘污染、磁编码器磁铁退磁。
   • 处理：用无水酒精清洁光栅，更换退磁的永磁体。
2. 线性度下降
   • 检测：对比传感器输出与标准角度仪数据，偏差超限需校准。
   • 校准方法：通过上位机软件调整零点与斜率参数。
3. 机械卡滞
   • 排查：检查转轴是否变形、轴承是否缺油。
   • 维护：定期添加润滑脂（如每年一次），更换损坏轴承。
4. 日常维护建议
   • 每季度清理传感器外壳灰尘，防止散热孔堵塞。
   • 长期闲置时，每月通电运行几分钟，避免触点氧化。

角位移传感器作为连接机械运动与电子控制的“桥梁”，其精确性与可靠性直接影响设备的性能表现。从工厂生产线到日常家用电器，从汽车驾驶到卫星导航，这一技术始终在幕后支撑着精准控制与高效运行。通过理解其工作原理、合理选型并规范维护，用户可显著提升设备稳定性，降低故障风险。
