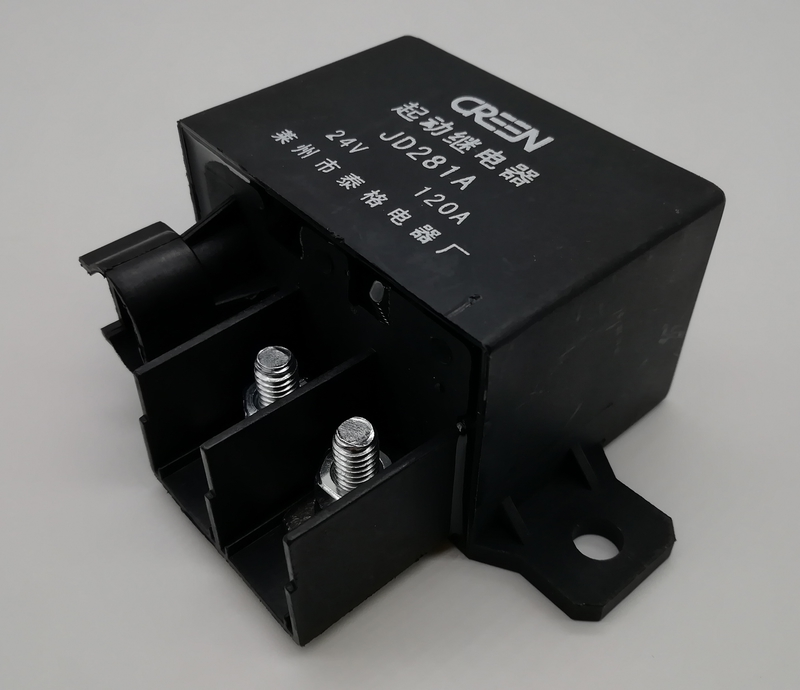

启动继电器的结构、类型与应用

启动继电器是一种通过控制小电流信号来接通或断开大电流负载的电磁开关装置，广泛应用于电动机启动、汽车点火、空调压缩机控制等场景。其核心功能是在设备启动瞬间提供大电流通路，待设备运行平稳后自动切换至低电流模式，从而保护电路并延长设备寿命。

一、启动继电器的基本原理

启动继电器基于电磁效应和机械联动实现电路通断控制，其工作过程可分为三个阶段：

1. 吸合阶段
   当线圈通电时，产生磁场吸引衔铁，带动动触点与静触点闭合，接通大电流负载电路。
   示例：汽车启动时，钥匙拧至“START”档，启动继电器线圈通电，触点闭合，蓄电池大电流流向起动机。
2. 保持阶段
   线圈持续通电，触点保持闭合状态，确保负载设备（如电机）正常运行。
3. 释放阶段
   线圈断电后，磁场消失，弹簧推动衔铁复位，触点分离，切断负载电路。

关键参数：

• 线圈电压：常见12V、24V（汽车）或220V（工业设备）。
• 触点容量：指触点可承受的最大电流（如30A、100A）。
• 动作时间：吸合/释放时间通常为10~50ms，影响设备响应速度。

二、启动继电器的核心结构

1. 电磁系统
   • 线圈：漆包线绕制在铁芯上，通电后产生电磁力。
   • 衔铁：受磁场驱动的可动铁片，传递机械力至触点。
   • 铁芯：增强磁场强度的导磁材料（如硅钢片）。
2. 触点系统
   • 动触点：固定在衔铁上的导电片，随衔铁移动。
   • 静触点：与外部电路连接的固定触点，材料多为银合金（抗电弧）。
   • 灭弧装置：部分继电器内置陶瓷片或磁吹结构，用于熄灭触点分断时的电弧。
3. 复位机构
   • 弹簧：线圈断电后推动衔铁复位，确保触点可靠分离。
4. 外壳与接线端子
   • 工程塑料外壳提供绝缘保护，端子标注线圈（低电流）与触点（高电流）引脚。

三、启动继电器的常见类型及特点

1. 机械式电磁继电器

• 原理：传统电磁吸合结构，通过物理触点通断电流。
• 优点：结构简单、成本低，可承受大电流冲击。
• 缺点：触点易氧化烧蚀，寿命约10万次。
• 应用：汽车起动机、家用空调压缩机。

2. 固态继电器（SSR）

• 原理：利用晶闸管或MOSFET等半导体器件实现无触点开关。
• 优势：无机械磨损，寿命长（可达千万次），响应速度快（微秒级）。
• 局限：过载能力差，需配合散热片使用。
• 场景：变频器控制、精密仪器电源管理。

3. 时间继电器

• 原理：内置延时电路，吸合或释放动作可设定时间（0.1s~10min）。
• 典型应用：
  • 电机星三角启动：先以星形接法低压启动，延时后切换至三角形运行。
  • 水泵软启动：分阶段增加电流，避免水锤效应。

4. 热过载继电器

• 原理：通过双金属片热变形推动触点动作，实现过流保护。
• 特点：电流超过设定值时会自动切断电路，需手动复位。
• 用途：工业电机过载保护。

四、典型应用场景分析

1. 汽车启动系统
   • 启动继电器连接蓄电池与起动机，点火钥匙信号触发线圈通电，触点闭合后起动机驱动发动机曲轴旋转。
   • 故障表现：若继电器触点烧蚀，可能出现“嗒嗒”声但发动机无法启动。
2. 家用电器
   • 空调压缩机：启动时继电器接通大电流，压缩机运转后由PTC元件维持低电流。
   • 冰箱压缩机：通过继电器控制启停，避免频繁启动导致绕组过热。
3. 工业设备
   • 传送带电机：多台电机通过时间继电器顺序启动，减少电网冲击。
   • 注塑机液压泵：热过载继电器在油温过高时切断电源，防止设备损坏。
4. 新能源领域
   • 光伏逆变器：继电器控制直流侧与交流侧的连接，确保并网安全。
   • 电动车充电桩：充电开始时继电器闭合主回路，充电结束或故障时立即断开。

五、选型与安装要点

1. 电气参数匹配
   • 线圈电压：必须与控制信号电压一致（如汽车用12V，工业设备用24V）。
   • 触点容量：负载电流的1.5倍以上（如电机启动电流30A，选50A继电器）。
2. 负载类型适配
   • 阻性负载（如加热管）：可直接选用标准继电器。
   • 感性负载（如电机）：需选择触点带灭弧装置的产品，或并联RC吸收电路。
3. 环境适应性
   • 高温环境（如发动机舱）选耐温85℃以上的型号。
   • 潮湿场所优先选密封继电器（IP67防护等级）。
4. 安装注意事项
   • 避免倒置安装，防止衔铁因重力误动作。
   • 大电流线路（触点端）与信号线（线圈端）分开走线，减少干扰。
   • 触点接线端子需压接牢固，防止接触电阻过大引发发热。

六、常见故障与维护方法

1. 触点烧蚀
   • 现象：设备启动困难或完全无法通电。
   • 处理：用细砂纸打磨触点表面，严重时更换继电器。
2. 线圈断路
   • 检测：万用表测量线圈电阻，若为无穷大则线圈损坏。
   • 预防：避免线圈电压超过额定值（如12V继电器误接24V）。
3. 触点粘连
   • 原因：负载电流过大或频繁通断导致触点熔焊。
   • 解决方案：更换更大容量的继电器，或加装缓冲电路。
4. 日常维护建议
   • 每半年检查触点氧化情况，清除积碳或污垢。
   • 定期测试继电器吸合/释放动作是否灵敏。
   • 储存备用继电器时保持干燥，避免触点受潮氧化。

启动继电器作为电气控制系统中的“开关卫士”，其可靠性直接关系到设备的安全运行。无论是家用电器中的细微控制，还是工业电机的大功率切换，这一元件始终在幕后承担着关键职责。通过理解其工作原理、合理选型并规范维护，用户可显著降低设备故障率，延长使用寿命。
