电子式电压互感器的原理、应用与使用指南

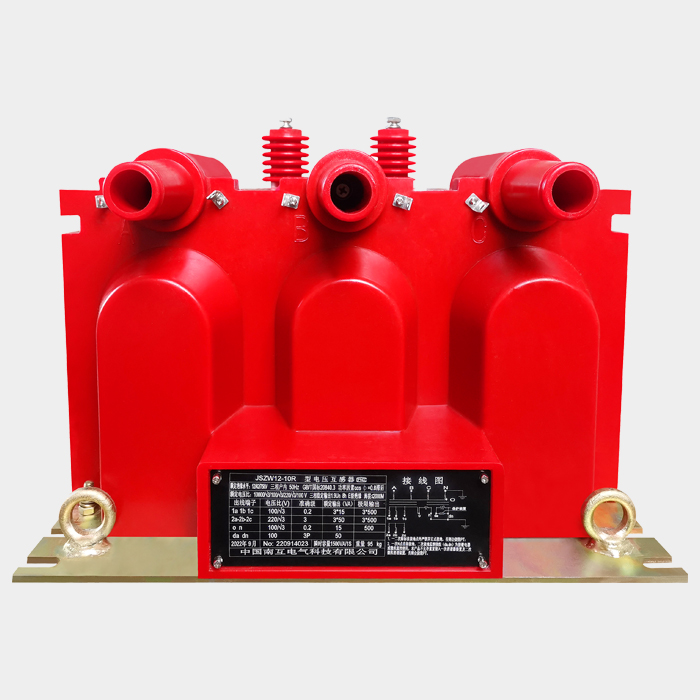

电子式电压互感器（Electronic Voltage Transformer, EVT）是一种基于电子技术实现电压测量的装置，主要用于电力系统中高电压的精确检测与隔离传输。与传统电磁式电压互感器相比，EVT具有体积小、频带宽、抗饱和能力强等优势，广泛应用于智能电网、新能源发电、工业配电等领域。

一、电子式电压互感器的基本原理

电子式电压互感器的核心功能是将高压信号（如10kV、35kV）转换为可供仪表或保护设备使用的低电压信号（如0-5V）。其工作原理主要基于分压原理和信号调理技术，具体流程如下：

1. 高压分压
   通过电阻分压、电容分压或光学传感等方式，将一次侧高电压按比例降低至安全范围。例如：
   • 电阻分压：串联高精度电阻网络，输出与输入电压成比例的弱电信号。
   • 电容分压：利用电容器阻抗分压，适合高频或瞬态电压测量。
2. 信号调理
   分压后的信号经过滤波、放大和隔离处理，消除噪声干扰并提高测量精度。
3. 数字化输出（可选）
   部分EVT内置模数转换器（ADC），可直接输出数字信号（如IEC 61850协议），便于接入智能电网系统。

示例：在10kV配电线路中，EVT通过电容分压将电压降至100V，再经运算放大器调理为0-5V标准信号，供继电保护装置使用。

二、电子式电压互感器的核心组成

1. 高压传感模块
   • 分压元件：电阻、电容或光学传感器（如法拉第磁光效应元件），承担高压隔离与比例转换功能。
   • 绝缘材料：环氧树脂或陶瓷封装，确保高压侧与低压侧之间的电气隔离。
2. 信号调理电路
   • 滤波电路：抑制高频干扰（如开关电源噪声）。
   • 运算放大器：放大分压信号至标准输出范围。
3. 数据转换模块（数字化EVT）
   • ADC芯片将模拟信号转换为数字量，支持光纤或以太网通信。
4. 通信接口
   • 模拟输出：0-5V、4-20mA。
   • 数字输出：RS485、光纤、EtherCAT等。
5. 电源模块
   • 外部供电（如24V DC）或从被测线路取能（适用于无源型EVT）。

三、电子式电压互感器的主要类型及特点

1. 电阻分压式EVT

• 原理：通过精密电阻分压网络实现电压转换。
• 优点：结构简单、成本低，适用于中低压场景（≤35kV）。
• 缺点：电阻温漂影响精度，长期稳定性较差。

2. 电容分压式EVT

• 原理：利用电容器阻抗分压，适合交流或瞬态电压测量。
• 典型应用：高压输电线路（110kV以上）、雷电冲击试验设备。
• 特点：频响范围宽（0.1Hz-1MHz），但电容值易受环境湿度影响。

3. 光学式EVT

• 原理：基于法拉第磁光效应或Pockels电光效应，通过光信号传递电压信息。
• 优势：完全电气隔离、抗电磁干扰能力强，适用于特高压（500kV以上）或强噪声环境。
• 局限性：成本高，需配套光源和光探测器。

4. 罗氏线圈式EVT

• 原理：通过空心线圈感应电流变化，间接计算电压（需配合积分电路）。
• 应用：暂态电压监测（如电网故障录波）。
• 特点：无磁饱和问题，但低频响应较差。

四、典型应用场景分析

1. 智能电网
   • 智能变电站：EVT替代传统电磁式互感器，与合并单元（MU）配合实现数字化采样。
   • 电能质量监测：高频响EVT捕捉电压谐波、骤升骤降等异常。
2. 新能源发电
   • 光伏逆变器：监测直流侧母线电压，确保并网电压稳定。
   • 风电变流器：实时采集发电机端电压，优化功率输出。
3. 工业电力系统
   • 变频器输入/输出监测：防止过压损坏IGBT模块。
   • 电弧炉供电系统：快速检测电压波动，保护变压器。
4. 轨道交通
   • 接触网电压监测：保障高铁牵引供电系统安全。
   • 车载辅助电源：检测蓄电池组电压，优化充放电策略。
5. 实验室与测试设备
   • 高压试验台：精确测量绝缘材料的耐压特性。
   • 示波器探头：高带宽EVT用于电力电子开关波形分析。

五、选型与安装要点

1. 电压等级匹配
   • 根据被测线路最高电压选择EVT额定值（如10kV线路选12kV/√3规格）。
2. 精度要求
   • 电能计量需0.2级精度（误差≤±0.2%），继电保护可放宽至0.5级。
3. 频率响应
   • 工频测量（50Hz/60Hz）选常规型号，谐波分析需1kHz以上带宽。
4. 环境适应性
   • 高湿度地区优先选全密封结构（IP65以上）。
   • 低温环境（如北方户外）需确认工作温度范围（如-40℃~+70℃）。
5. 输出接口选择
   • 模拟输出适合就地显示仪表，数字输出便于接入SCADA系统。
6. 安装注意事项
   • 高压端引线需保持足够安全距离（如10kV线路≥150mm）。
   • 避免将EVT安装在强磁场源（如电抗器）附近，防止信号干扰。
   • 多台EVT并联使用时，需确保接地电阻一致，避免电位差引发环流。

六、常见故障与维护方法

1. 输出信号偏差
   • 原因：分压电阻老化、电容受潮或光学元件污染。
   • 处理：定期校准（建议每年一次），更换失效元件。
2. 通信中断（数字化EVT）
   • 排查步骤：
     1. 检查光纤接头是否松动或污染。
     2. 测试供电电源是否正常。
     3. 重启数据采集单元，确认协议配置正确。
3. 绝缘性能下降
   • 现象：高压侧与低压侧绝缘电阻低于标准值（如＜100MΩ）。
   • 预防措施：定期清洁表面污垢，避免凝露环境长期运行。
4. 过载损坏
   • 诱因：被测电压超出EVT额定范围或遭遇雷击浪涌。
   • 保护方案：加装避雷器或电压钳位电路。
5. 日常维护建议
   • 每半年检查一次接线端子是否氧化或松动。
   • 长期存放后首次通电前，进行绝缘电阻测试和零点校准。

电子式电压互感器作为电力系统数字化、智能化的关键组件，凭借其高精度、宽频响和紧凑设计，正逐步替代传统电磁式互感器。从高压输电到新能源并网，从工业控制到精密测试，EVT的应用场景不断拓展。通过合理选型、规范安装与定期维护，用户可充分发挥其性能优势，保障电力系统的安全、稳定与高效运行。
