双面线路板的制造工艺与技术优势

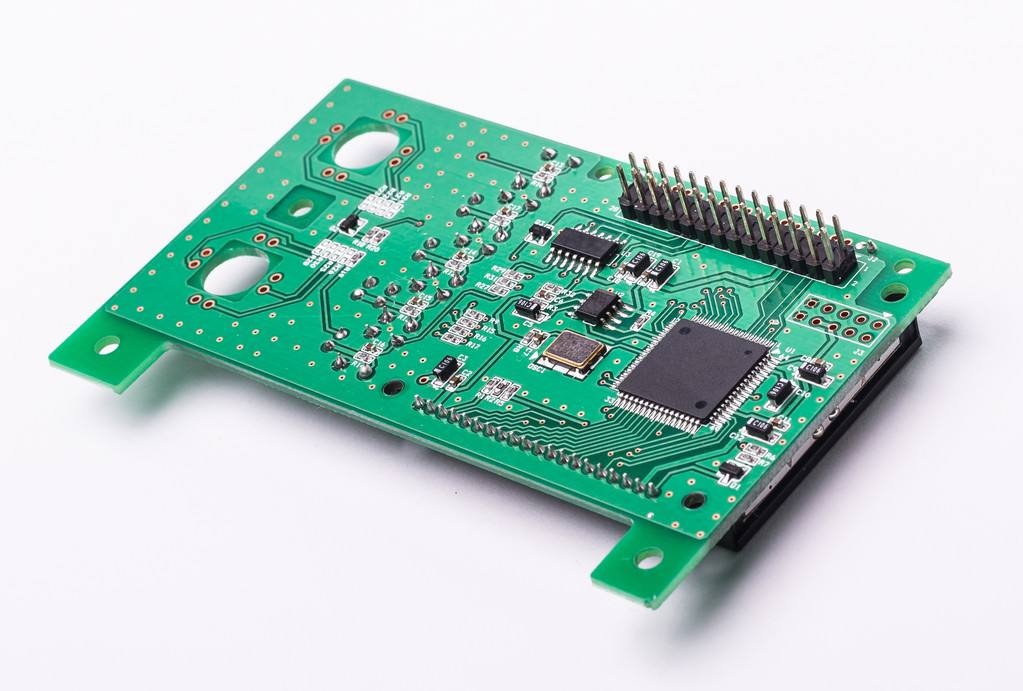

在智能手机、电脑、家用电器乃至汽车仪表盘的内部，一块块看似不起眼的绿色或黑色板子默默支撑着整个设备的运转。这些被称为印刷电路板（PCB）的核心组件中，双面线路板凭借其独特的结构和广泛的应用场景，成为现代电子工业中不可或缺的基础元件。

一、双面线路板的结构探秘

双面线路板如同电子元件的”立体交通网”，其基本结构可分为五个关键层：

1. 基材层：通常采用FR-4环氧玻璃纤维板，这种材料如同建筑物的地基，既要保证绝缘性能，又要具备足够的机械强度。其厚度从0.4mm到3.2mm不等，能承受-50℃至130℃的温度变化。
2. 导电层：在基板上下表面各覆盖着一层35μm厚的电解铜箔，这些铜箔经过精密蚀刻形成电路图案，相当于城市中的道路系统。铜箔纯度高达99.9%，导电性能仅次于银。
3. 保护层：覆盖在铜箔上的阻焊油墨（俗称”绿油”）就像道路的防护栏，既能防止短路，又能阻隔氧化。特殊配方的油墨可承受280℃高温焊锡的冲击。
4. 连接通道：直径0.3-0.5mm的金属化孔（via）如同立体交通中的电梯，通过电镀工艺在孔壁沉积25μm铜层，实现上下层电路的互联。现代技术已能制作盲孔、埋孔等复杂结构。
5. 标识层：白色丝印文字和符号如同道路指示牌，帮助工程师快速识别元件位置。采用特殊油墨印刷，可耐受酒精擦拭和高温环境。

二、精密的制造工艺

双面线路板的诞生需要经历八大关键工序：

1. 基材预处理：将铜箔与基板在180℃高温下压合，通过精密辊压确保结合面无气泡。这个工序对温控要求极高，温差需控制在±2℃以内。
2. 图形转移：采用LDI激光直接成像技术，将设计图纸投射到涂覆光刻胶的铜面上，精度可达20μm。相比传统菲林曝光，良品率提升15%。
3. 蚀刻工艺：使用酸性氯化铜蚀刻液，在45℃恒温下精确去除多余铜箔。先进的喷淋系统能确保蚀刻均匀性，线宽误差小于±0.05mm。
4. 钻孔加工：采用钨钢钻头以15万转/分钟的速度进行钻孔，直径0.2mm的微孔加工精度达±0.02mm。每支钻头寿命约3000孔，需实时监控磨损情况。
5. 孔金属化：通过化学沉铜和电镀铜工艺，在孔壁形成25μm导电层。关键的控制参数包括镀液温度（22±1℃）和电流密度（2A/dm²）。
6. 阻焊处理：采用液态感光油墨，经紫外曝光显影后形成精确开窗。固化后的膜厚35-50μm，绝缘电阻达10¹³Ω·cm。
7. 表面处理：常见的有沉金（厚度0.05-0.1μm）、喷锡（厚度1-3μm）等工艺。沉金工艺接触电阻小于30mΩ，适用于高频信号传输。
8. 最终检测：包含自动光学检测（AOI）、飞针测试等环节。AOI系统以0.02mm分辨率扫描，可识别5μm的线路缺陷。

三、技术优势解析

相比单面板，双面线路板展现出四大核心优势：

1. 空间利用率倍增：通过立体布线，相同面积下可容纳多出40%的电路。智能手机主板采用双面板后，元件密度提升至120个/cm²。
2. 设计灵活性强：支持交叉走线和电源/信号分层布置。工程师可将高频信号线与电源线分置两面，串扰降低60%以上。
3. 成本效益显著：在实现同等功能时，材料成本比四层板低35%，而性能达到后者的80%。特别适合年产量10万片以下的中小批量订单。
4. 可靠性提升：双面结构形成天然的应力平衡，在-40℃至125℃循环测试中，故障率比单面板降低45%。

四、应用场景全览

双面线路板已渗透到现代生活的各个领域：

1. 消费电子领域：智能手环的主控板使用双面板实现心率传感器、蓝牙模块的集成，典型尺寸20×30mm，含150个元件。
2. 工业控制设备：PLC控制器采用2oz厚铜双面板，可承载10A大电流，工作温度范围扩展至-25℃～105℃。
3. 汽车电子系统：车载音响主机板通过双面板布局，将功放电路与数字处理电路隔离，信噪比提升至90dB以上。
4. 医疗设备：便携式血糖仪的测量电路板采用生物兼容性阻焊油墨，通过ISO13485医疗认证，误差率小于±1%。
5. 通讯设备：WiFi路由器的射频模块在双面板上实现2.4GHz/5GHz双频设计，驻波比控制在1.5以下。

五、常见问题解决方案

在实践应用中需注意四大技术要点：

1. 过孔可靠性：采用”盘中孔”设计时，需保证孔环宽度≥0.15mm。对于BGA封装，建议使用0.3mm微孔搭配0.6mm焊盘。
2. 热应力管理：在功率元件周围设置8-10个散热过孔，孔径0.3mm，孔间距0.6mm，可降低热阻约30%。
3. 信号完整性：高速信号线采用50Ω阻抗设计时，线宽/介质厚度比应控制在1:1.5。差分对走线间距保持2倍线宽。
4. 焊接工艺控制：对于QFN封装，推荐钢网开口比例1:0.9，回流焊峰值温度245±5℃，持续时间30-45秒。

从精密的智能手表到庞大的工业机床，双面线路板以其独特的结构优势和成熟的制造工艺，在电子技术领域持续发挥着关键作用。这种诞生于20世纪中期的技术，经过半个多世纪的演进，依然保持着强大的生命力。它不仅是电子工程师手中的”万能画布”，更是现代科技文明的微观见证者。当我们拆解任何电子设备时，那些精密排列的铜线轨迹，都在无声地诉说着一个关于连接与创新的技术故事。
