缓冲器的原理、类型以及应用

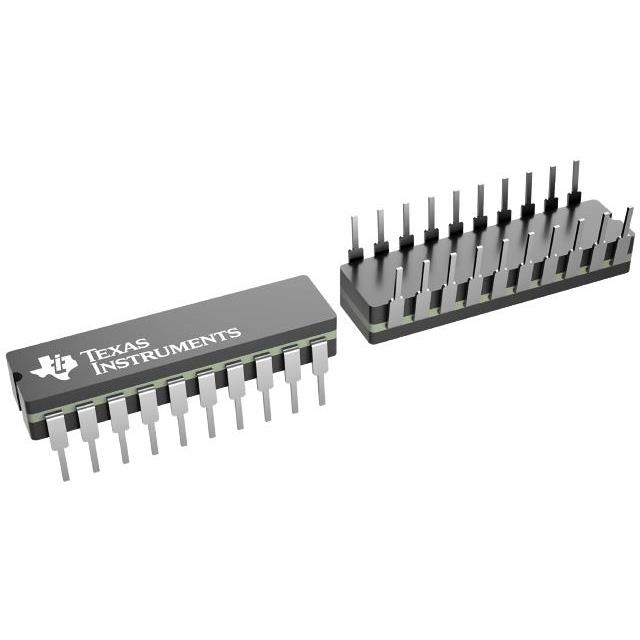

在复杂的电子系统中，信号从源头到终端的传输可能面临衰减、干扰或驱动能力不足等问题。此时，一个看似平凡的元件——缓冲器（Buffer）——便成为保障信号完整性的关键角色。它如同交通枢纽中的调度员，既隔离干扰，又增强信号驱动力，确保数据准确无误地到达目的地。

一、缓冲器的基本功能与原理

1. 什么是缓冲器？

缓冲器是一种用于隔离输入与输出电路，同时增强信号驱动能力的电子器件。其核心功能包括：

• 信号隔离：防止后级电路对前级电路造成负载效应（如电压波动、电流倒灌）；
• 驱动增强：提升信号的电流输出能力，确保长距离传输或驱动多设备时的稳定性；
• 电平匹配：调整信号电压，适配不同工作电压的器件。

2. 缓冲器的工作原理

典型的数字缓冲器由晶体管或逻辑门构成（如非门构成的同相缓冲器）。当输入信号进入缓冲器时，其内部电路对信号进行整形和放大，再以更低的输出阻抗传递至后级电路。例如：

• 输入高电平（如3.3V）经缓冲器后仍输出相同电压，但可提供更大电流；
• 输入信号的边沿（上升/下降时间）被优化，减少波形失真。

3. 缓冲器与驱动器的区别

两者常被混淆，但侧重点不同：

• 缓冲器：注重信号隔离与波形保持，通常不改变逻辑状态；
• 驱动器：侧重功率放大，常用于驱动电机、继电器等高负载设备。

二、缓冲器的常见类型及特性

1. 数字缓冲器

• 同相缓冲器（Non-Inverting Buffer）
  输入与输出逻辑状态相同，主要用于增强驱动能力。例如74HC125芯片，可驱动50mA负载。
• 反相缓冲器（Inverting Buffer）
  输出信号与输入逻辑相反，兼具信号隔离和逻辑反转功能，如74HC04六反相器。

2. 三态缓冲器（Tri-State Buffer）

• 核心特性：除高、低电平外，增加高阻抗（Hi-Z）状态。
• 应用场景：总线系统中，多个设备共享同一传输线时，通过使能端控制信号通断，避免总线冲突。典型型号如74HC244八路三态缓冲器。

3. 总线缓冲器（Bus Buffer）

• 设计特点：支持双向数据传输，内置方向控制引脚。
• 典型应用：隔离CPU与外部存储器，防止总线过载。例如SN74LVC8T245可实现3.3V与5V系统间的双向电平转换。

4. 模拟缓冲器（Analog Buffer）

• 核心元件：由运算放大器构成电压跟随器（增益=1）。
• 功能优势：高输入阻抗、低输出阻抗，用于传感器信号隔离。例如OPA355运放可缓冲微弱的光电二极管信号。

三、缓冲器的典型应用场景

1. 微控制器接口保护

• GPIO扩展：当单片机引脚需驱动多个LED或外设时，缓冲器可分担电流负载。例如，使用74HC245驱动8位数码管。
• 抗静电干扰：在工业环境中，缓冲器隔离PLC输入端口，防止浪涌电压损坏核心控制器。

2. 数据总线系统

• 内存总线缓冲：在计算机主板上，缓冲器（如AS7C34096）用于扩展内存地址线驱动能力，确保多内存条稳定通信。
• I2C/UART总线增强：长距离通信时，PCA9515缓冲器可中继I2C信号，补偿线路衰减。

3. 信号整形与时钟分配

• 时钟树优化：FPGA设计中，缓冲器（如CY2305）用于分配和整形时钟信号，减少各模块间的时序偏差。
• 高速信号恢复：USB 3.0接口的ReDriver芯片（如PTN3622）可补偿PCB走线损耗，改善信号眼图。

4. 传感器信号调理

• 高阻抗匹配：pH值传感器的输出阻抗高达1GΩ，通过运放构成的缓冲器（如LMC6001）实现阻抗转换，避免测量误差。
• 消除接地环路：热电偶测温时，隔离缓冲器（如ADUM3151）阻断地线噪声传递。

四、缓冲器的设计考量与误区

1. 关键参数选择

• 驱动能力：根据负载电流需求选择输出级晶体管规格。例如，驱动20个CMOS逻辑门（每门输入电容5pF），需确保缓冲器的上升时间小于系统时序容限。
• 传播延迟：高速系统中（如DDR4内存），缓冲器的延迟（如74LVC1G04的3.5ns）需纳入时序预算。
• 电压兼容性：3.3V缓冲器驱动5V器件时，需确认输出高电平是否满足后级输入阈值。

2. 常见设计误区

• 盲目堆叠缓冲器：多级串联可能引入累积延迟，破坏信号同步性。
• 忽略散热设计：大电流缓冲器（如TI的SN74ACT244）若持续满负荷工作，需计算功耗（P=I2×RDS(on)P=I2×RDS(on)​）并添加散热措施。
• 阻抗匹配疏忽：高频信号传输中，缓冲器输出阻抗应与传输线特征阻抗匹配，防止信号反射。

3. 降噪与稳定性技巧

• 去耦电容布局：在缓冲器电源引脚附近放置0.1μF陶瓷电容，吸收高频噪声。
• ESD保护：接口端添加TVS二极管（如SMAJ5.0A），防止静电击穿。
• PCB布线优化：高速缓冲器的输入输出走线避免直角转弯，减少信号辐射。

五、缓冲器的替代与协同方案

1. 内部集成方案

• 微控制器内置缓冲：现代MCU（如STM32）的GPIO可配置驱动强度（2mA/8mA/20mA），部分替代外部缓冲器。
• 智能功率器件：如ULN2003达林顿阵列，集成7路缓冲与反相功能，可直接驱动继电器。

2. 与其它器件的协同

• 缓冲器+上拉电阻：I2C总线中，三态缓冲器与4.7kΩ上拉电阻配合，实现多主机通信。
• 缓冲器+光耦：在电机控制中，TLP521光耦隔离PWM信号，后接缓冲器增强驱动能力。

缓冲器虽不直接参与数据处理，却在保障信号完整性、提升系统可靠性方面发挥着基石作用。从保护脆弱的传感器信号，到维系高速总线的通信秩序，其价值贯穿于消费电子、工业控制、通信设备等各个领域。在实际设计中，工程师需深入理解负载特性、信号频率与环境干扰等因素，通过合理选型与布局，让这一“隐形守护者”最大化发挥效能。正如精密机械需要润滑剂，电子系统的稳定运行，同样离不开缓冲器的默默支撑。
