上拉电阻是什么，应用场景有哪些

1. 什么是上拉电阻？

上拉电阻是一种连接在信号线与电源（VCC）之间的电阻，其核心作用是为信号线提供确定的高电平。当信号线未被主动驱动时，上拉电阻通过将电压拉升至电源电压，避免信号处于不确定的“悬空状态”（即高阻抗状态）。这种悬空状态容易引入噪声，导致电路误动作。

2. 为何需要上拉电阻？

在数字电路中，信号通常以高电平（如3.3V或5V）和低电平（0V）表示逻辑“1”和“0”。然而，某些电路结构（如开漏输出、集电极开路输出）无法主动输出高电平。例如，微控制器的GPIO引脚配置为开漏模式时，只能通过断开或接地来输出高阻态或低电平，此时必须外接上拉电阻才能生成可靠的高电平信号。

3. 上拉 vs. 下拉

• 上拉电阻：将信号线默认拉至高电平，常见于需要“默认逻辑1”的场景。
• 下拉电阻：将信号线默认拉至低电平，通常用于防止误触发。两者原理相似，但方向相反。

上拉电阻的工作原理

1. 消除信号浮动的原理

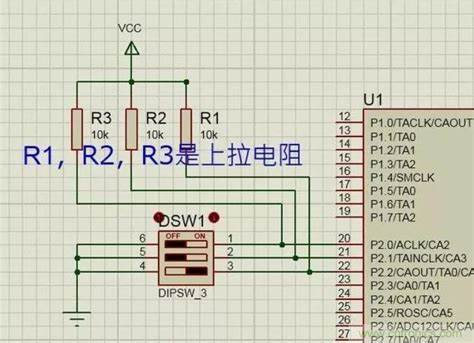

以按钮输入电路为例（图1）：

• 当按钮未按下时，微控制器的输入引脚通过上拉电阻R1连接到VCC，此时引脚检测到高电平（逻辑1）。
• 当按钮按下时，引脚直接接地，电平被拉低至0V（逻辑0）。若无上拉电阻，按钮未按下时引脚处于悬空状态，可能因电磁干扰产生随机电平。

2. 电平转换中的应用

当两个不同电压的器件（如3.3V微控制器与5V传感器）需要通信时，上拉电阻可辅助实现安全电平匹配。例如，在I2C总线中，若主设备为3.3V，从设备为5V，可通过将总线接5V上拉电阻，既满足高电平需求，又避免主设备引脚过压。

3. 限流保护功能

上拉电阻还限制从电源到地的电流。例如，在开漏输出的I2C总线中，当多个设备同时拉低电平时，上拉电阻可防止电流过大损坏器件。

典型应用场景

1. 微控制器GPIO配置

• 输入模式：连接按钮、开关时，上拉电阻确保未触发时为明确高电平。
• 开漏输出：驱动LED或外设时，需外接上拉电阻以生成高电平信号。

2. 总线通信协议

• I2C总线：SDA（数据线）和SCL（时钟线）必须接上拉电阻，所有设备以开漏形式连接，避免总线冲突。
• 单线通信（如DS18B20温度传感器）：依赖上拉电阻维持总线空闲时的高电平状态。

3. 数字信号抗干扰

• 长距离传输：信号线较长时，上拉电阻可减少环境噪声干扰。
• 高阻抗节点：如CMOS逻辑门的输入端，上拉电阻防止静电积累导致误触发。

4. 电平转换电路

• 双向电平转换器：配合MOS管和上拉电阻，可实现3.3V与5V系统间的无缝通信。

上拉电阻的参数选择

1. 阻值计算的核心考量

上拉电阻的阻值需平衡两个矛盾因素：

• 功耗：阻值过小会导致电流过大，增加静态功耗（如：VCC=5V，R=1kΩ时，静态电流5mA）。
• 信号上升时间：阻值过大会因RC延时（信号线与对地电容形成低通滤波）导致波形边沿变缓，影响高速信号传输。

2. 经验公式与实例

• 一般数字电路：常用4.7kΩ~10kΩ，兼顾功耗与速度。
• I2C总线：根据总线电容（C）和上升时间（t_r）计算：
  Rmax=tr0.8473×CRmax​=0.8473×Ctr​​
  例如，总线电容100pF，要求上升时间1μs，则Rmax≈1.18kΩRmax​≈1.18kΩ。

3. 特殊场景调整

• 低功耗设备：可选用100kΩ甚至更大阻值，但需验证信号完整性。
• 高速信号（如USB）：通常不采用外部上拉电阻，而是依赖芯片内部终端电阻。

常见问题与使用注意事项

1. 忽略上拉电阻的后果

• 信号振荡：悬空引脚可能因噪声产生随机高低电平，导致系统误判。
• 通信失败：I2C总线若无上拉电阻，设备无法生成高电平，总线始终为低。
• 器件损坏：强下拉电流可能超过引脚驱动能力，如直接以导线替代电阻连接VCC与地。

2. 设计实践技巧

• 预留焊盘：PCB设计时在关键信号线预留上拉电阻位置，方便调试。
• 避免多点上拉：同一总线上多个上拉电阻会并联降低等效阻值，需重新计算。
• 温度影响：金属膜电阻比碳膜电阻温漂更小，适合精密电路。

3. 替代方案

• 内部上拉：现代微控制器（如STM32、Arduino）的GPIO支持可配置内部上拉电阻，可节省外部元件。
• 集成电平转换芯片：如TXB0108，适用于多通道高速电平转换场景。

上拉电阻作为数字电路中的基础元件，虽结构简单，却在信号完整性、系统稳定性方面发挥着不可替代的作用。从确保按钮触发的可靠性，到维系高速总线的通信秩序，其价值贯穿电子设备的各个层级。在实际设计中，工程师需根据具体场景权衡阻值、功耗与速度的关系，通过合理应用上拉电阻，为电路构建一道隐形的“安全网”。正如木桶的短板决定容量，对上拉电阻的深入理解与正确使用，往往是区分普通设计与优秀设计的关键细节。
