限位开关的类型与应用

什么是限位开关？

限位开关（Limit Switch）是一种通过机械接触或非接触方式检测物体位置状态的电气开关装置。当运动部件到达预定位置时，限位开关会触发信号，控制电路通断或改变设备运行状态。它的核心功能包括：位置检测、运动范围限制和安全保护，常见于需要精确定位或行程控制的场景。

限位开关的工作原理

限位开关的核心工作机制可分为三个步骤：

1. 机械触发：当设备运动部件（如机床滑块、电梯轿厢）触碰到开关的传动部件（摇臂、滚轮等）时，施加物理压力。
2. 内部动作：外力推动开关内部弹簧机构，使金属触点快速断开或闭合。
3. 信号传输：触点状态变化通过导线传递至控制系统，从而停止电机运转、切换方向或触发报警。

这种“机械触发-电信号转换”的机制，使其成为连接物理运动与电气控制的桥梁。

典型结构与核心组件

一个标准限位开关通常包含以下关键部件：

1. 防护外壳
   • 材质：工程塑料/金属合金
   • 功能：防尘、防水、抗冲击，IP67防护等级常见于工业环境
   • 特殊设计：防爆型外壳用于易燃易爆场所
2. 触点系统
   • 类型：单刀双掷（SPDT）、双刀双掷（DPDT）
   • 材料：银合金触点保证导电性，部分型号镀金防氧化
   • 容量：常见5A-15A，大电流型号可达20A
3. 传动机构
   • 操作杆形式：滚轮摆杆、弹簧柱塞、铰接臂等
   • 行程调节：部分型号配备可调式触发行程
   • 复位方式：自动复位或手动复位设计

主要类型与技术特点

根据检测原理的不同，限位开关可分为三大类别：

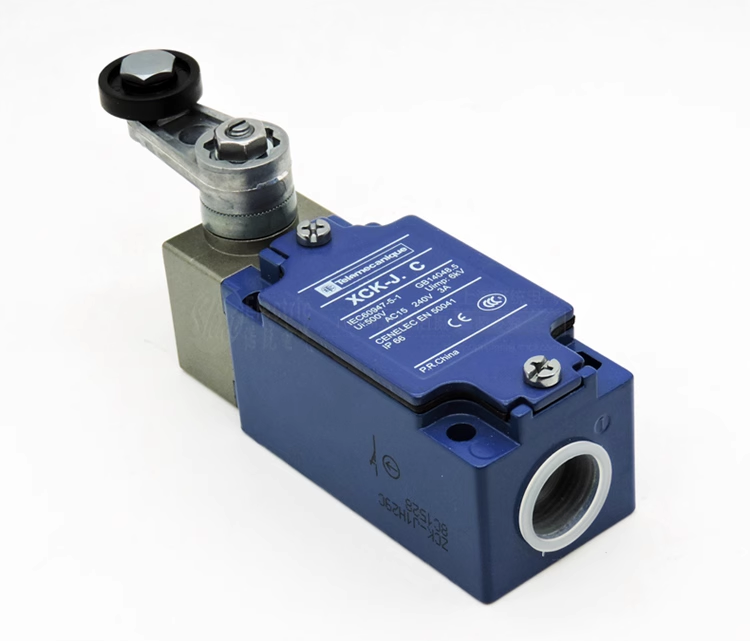

1. 机械式限位开关

• 特点：物理接触触发，结构简单可靠
• 典型应用：数控机床行程控制、起重机极限位置保护
• 优势：抗电磁干扰强，成本低廉
• 局限：机械磨损影响寿命，响应频率较低

2. 接近式限位开关

• 检测原理：利用磁场/电容变化实现非接触检测
• 感应距离：毫米级至数十毫米不等
• 适用场景：食品机械（避免接触污染）、高速流水线
• 特殊类型：耐高温型（可达150℃）、全密封型（水下使用）

3. 光电式限位开关

• 工作原理：通过红外光束被遮挡产生信号
• 检测精度：可达±0.1mm
• 典型应用：包装机械定位、立体仓库堆垛机
• 注意事项：需定期清洁光学窗口，避免灰尘干扰

工业领域的核心应用

1. 机床与加工设备

• 行程控制：防止铣床主轴超程碰撞
• 换刀定位：确保机械臂精确到达刀库位置
• 安全联锁：冲压机双手操作按钮的联动保护

2. 起重运输设备

• 天车限高：塔吊吊钩上升极限保护
• 传送带纠偏：检测皮带跑偏自动停机
• 电梯平层：精准停靠楼层±5mm范围内

3. 自动化生产线

• 机器人手臂：关节旋转角度限制
• 装配工位：检测零件是否到位
• 包装机械：控制薄膜封口位置

4. 特种设备

• 消防卷帘门：下降到底部自动停止
• 立体车库：载车板升降定位
• 注塑机：模具合模压力保护

选型安装实用指南

选型五要素：

1. 环境适应性：温度（-25℃~85℃）、湿度、腐蚀性气体
2. 电气参数：额定电压（24VDC/220VAC）、触点容量
3. 机械特性：操作力（0.5N-20N）、动作行程
4. 防护等级：户外用IP67，食品机械需不锈钢材质
5. 认证要求：CE、UL等国际认证标准

安装注意事项：

• 定位精度：预留2-3mm缓冲距离避免过度冲击
• 固定方式：使用防松垫片防止振动导致移位
• 接线规范：动力线与信号线分开走线，避免干扰
• 调试流程：手动触发测试后再通电试运行

维护保养与故障排查

日常维护要点：

• 每月清洁：用无水酒精擦拭触点部位
• 季度检查：测试触点接触电阻（应小于50mΩ）
• 年度保养：给传动机构添加润滑脂

常见故障处理：

限位开关的技术价值

作为工业自动化的基础元件，限位开关的价值体现在：

• 安全守护者：每年预防数十万起设备碰撞事故
• 效率提升器：使生产线节拍控制精度提升40%
• 成本节约专家：简单结构实现复杂保护功能，性价比显著

在智能制造不断深化的今天，限位开关通过与其他传感器、PLC系统的协同配合，持续在工业控制领域发挥着不可替代的作用。理解并正确使用这个“安全卫士”，是保障设备高效稳定运行的重要基础。
