一、设备定义与核心功能
温度控制器（Temperature Controller）是通过感知环境温度，按预设参数自动调节加热/制冷设备的智能装置。作为工业生产和日常设备中的”温度管家”，它能将温度波动控制在±0.1℃至±5℃范围内，广泛应用于食品加工、医疗设备、环境试验箱等场景。
核心功能：
- 精准测温：采用PT100/热电偶等高精度传感器
- 智能调节：支持PID/开关/模糊控制等算法
- 多重保护：超温报警、断电记忆、故障自检
- 人机交互：数码显示、参数设定、数据记录
二、工作原理与技术参数
1. 控制流程解析
- 信号采集：温度传感器将物理量转为电信号
- 信号处理：放大电路将μV级信号放大至标准电压
- 偏差计算：对比设定值与实测值
- 输出调节：驱动继电器/SSR/模拟量输出
2. 关键性能指标
| 参数 | 常规范围 | 测试标准 |
|---|---|---|
| 测温范围 | -200℃~+1800℃ | IEC 60751 |
| 控制精度 | ±0.1℃~±2℃ | GB/T 13978 |
| 响应时间 | 0.1-10秒 | JJG 874 |
| 输出容量 | 3A-40A/220V AC | UL 508 |
| 环境适应性 | -40℃~+85℃ | MIL-STD-810G |
三、典型结构类型
1. 机械式温控器
结构特征：
- 双金属片感温元件
- 物理触点开关
- 旋钮式设定
技术特点：
- 成本低（10-50元）
- 控制精度±3℃
- 寿命10万次
- 典型应用：饮水机、电熨斗

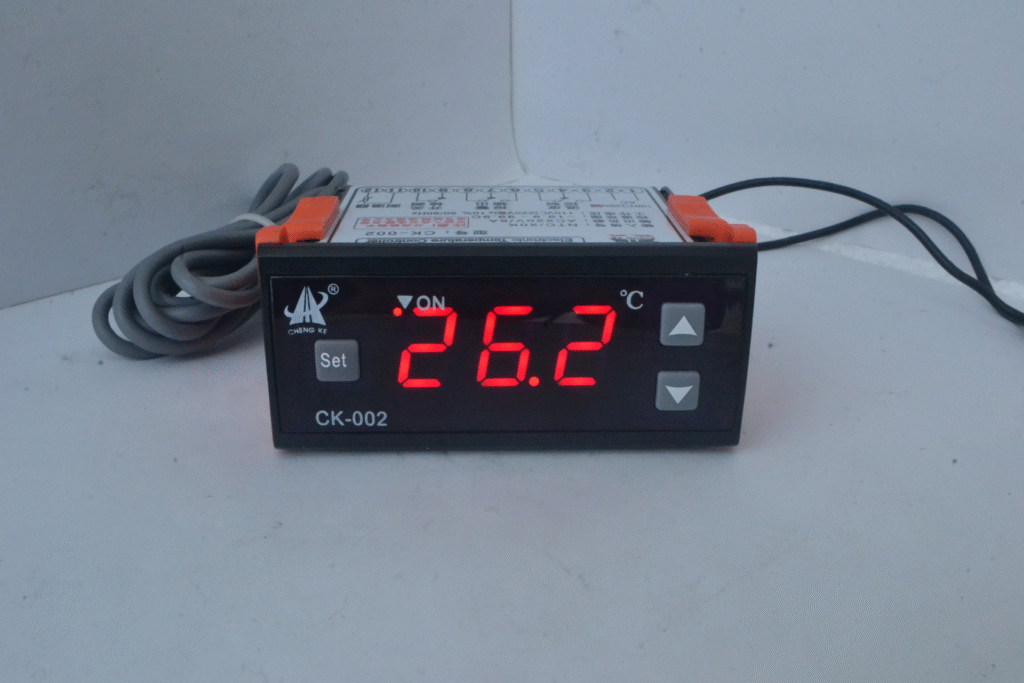

2. 电子式温控器
核心组件：
- 微处理器（8/16位MCU）
- 数字显示屏
- 固态继电器
性能优势：
- 精度±0.5℃
- 支持多段程序控制
- 带通讯接口（RS485/MODBUS）
3. 智能型温控器
创新功能：
- 自适应PID参数整定
- 手机APP远程监控
- 能耗统计报表
- 故障预测诊断
四、控制算法解析
1. 开关控制（On-Off）
- 原理：温度超限即通断电源
- 特点：结构简单、存在温度波动
- 适用：精度要求≤±2℃的场景
2. PID控制
参数定义：
- 比例系数P：调节响应速度
- 积分时间I：消除静态误差
- 微分时间D：抑制温度超调
调试实例：
某热处理炉参数设置：
P=120，I=240秒，D=30秒
实现850℃±3℃控制
3. 模糊控制
- 模拟人工经验建立规则库
- 适合非线性、大滞后系统
五、选型设计指南
1. 选型计算要点
- 确定测温范围：
实际最高温度×1.2安全系数 - 计算负载功率：I=PU×cosφI=U×cosφP（例：3000W加热管电流=3000/220≈13.6A）
- 选择传感器类型：温度范围推荐传感器-200~+400℃PT100铂电阻0-1200℃K型热电偶超高温红外非接触式
2. 安装注意事项
- 传感器安装：
- 浸入式需确保完全接触介质
- 表面式加装导热硅脂
- 控制器位置：
- 远离强电磁干扰源
- 通风良好区域（温升＜15℃）
六、典型应用案例
1. 工业烘箱温度控制
- 四区独立PID控制
- 温度均匀性±2℃
- 带超温双重保护（机械+电子）
2. 冷链物流监控
- GPS定位+温度记录
- -25℃~+25℃宽范围
- 断电后持续工作72小时
3. 实验室恒温水槽
- 分辨率0.01℃
- 波动度±0.05℃
- 支持程序升温（0.1℃/min）
4. 注塑机料筒控温
- 8通道独立控制
- 抗干扰设计（50V/m场强下稳定）
- 热电偶断线报警
七、使用与维护规范
1. 参数设置要点
- PID参数整定步骤：
- 设I=∞、D=0，逐步增大P至系统振荡
- 取P值的60%作为基准
- 调节I消除静差，D抑制超调
2. 日常维护项目
- 每月：清洁散热孔、检查接线端子
- 每季：校准传感器（冰水混合物零点校准）
- 每年：检测继电器触点厚度（＜0.3mm需更换）
3. 故障诊断指南
现象1：温度显示异常
- 排查步骤：
- 检查传感器接线（占比55%故障）
- 测量传感器阻值（PT100在0℃为100Ω）
- 检测输入电路电压
现象2：输出不受控
- 处理方案：
- 测试继电器触点通断
- 检查控制算法参数
- 确认负载是否短路
八、技术优化方向
当前技术改进主要集中于：
- 抗干扰设计：EMC防护等级提升至Level 4
- 节能算法：动态调整功率节省15%能耗
- 模块化结构：支持热插拔更换传感器
作为现代温控系统的”大脑”，温度控制器通过精确的测量与智能调节，在工业生产与日常生活中发挥着关键作用。从选型安装到维护保养，每个环节都需要专业技术支撑，这正是自动化领域工程师需要掌握的核心技能。
