薄膜开关的结构与特性

一、基础认知与核心特性

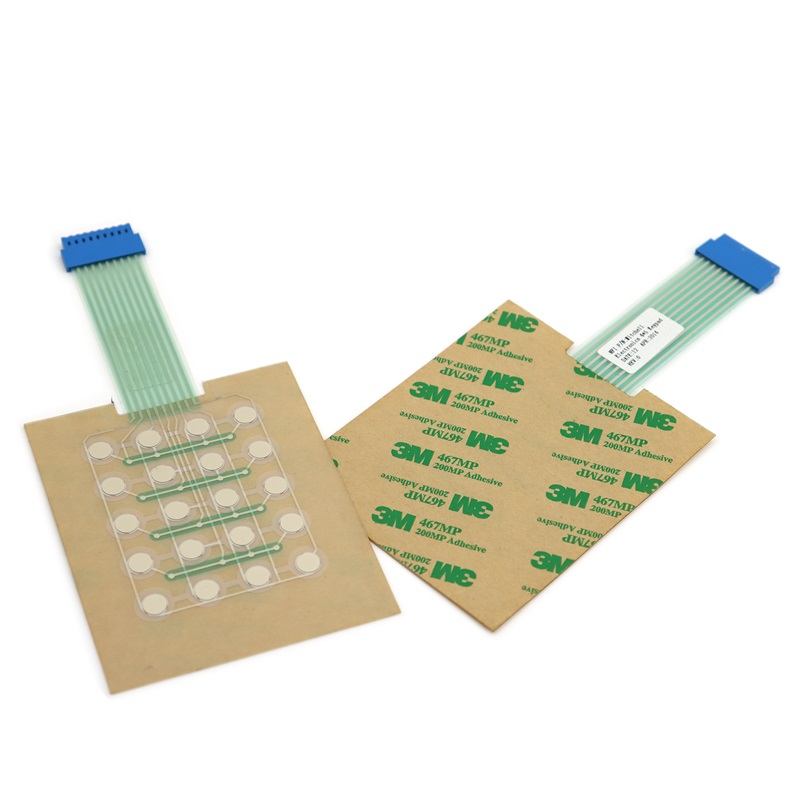

薄膜开关（Membrane Switch）是一种集电路与按键功能于一体的平面型电子控制器件，由多层柔性薄膜组合而成。这种开关通过按压薄膜表面触发电路通断，广泛应用于医疗设备、工业控制、家用电器等领域，是人机交互界面中的关键组件。

核心特性：

• 超薄结构：整体厚度通常为0.5-2mm
• 全密封设计：防护等级可达IP67
• 触感反馈：可选有声/无声触发模式
• 定制化程度高：支持图形、背光、特殊形状定制
• 使用寿命：标准产品可达100万次按压

二、结构解析与技术参数

1. 典型五层结构

1. 面层（Graphic Overlay）：
   • 材料：PET/PC薄膜（厚度0.125-0.25mm）
   • 特性：耐磨系数≥H级，透光率＞85%
2. 触感层（Tactile Layer）：
   • 金属弹片型：不锈钢片（厚度0.1mm）
   • 聚酯鼓包型：半球形凸起高度0.2-0.4mm
3. 上电路层（Upper Circuit）：
   • 银浆印刷线路（线宽≥0.2mm）
   • 碳浆补充触点（接触电阻＜100Ω）
4. 隔离层（Spacer）：
   • 双面胶层（厚度0.05-0.1mm）
   • 开孔直径比触点大0.5-1mm
5. 下电路层（Lower Circuit）：
   • 带接地屏蔽层设计
   • 接口类型：ZIF连接器/焊盘引出

2. 关键性能指标

三、制造工艺流程

1. 基材预处理

• PET薄膜清洗（异丙醇超声清洗）
• 表面电晕处理（达因值≥38mN/m）

2. 电路印刷

• 丝网印刷（网目300-400目）
• 银浆固化（120℃/30分钟）
• 碳浆补强（关键触点区域）

3. 层压成型

• 热压复合（温度140℃/压力0.8MPa）
• 模切公差控制（±0.1mm）

4. 功能测试

• 导通测试（100%全检）
• 寿命模拟（机械手按压测试）

某工业控制面板生产线采用全自动视觉检测系统，使产品不良率从0.5%降至0.02%。

四、类型细分与应用场景

1. 按触感反馈分类

平面无感型：

• 触发行程0.1-0.3mm
• 典型应用：医疗监护仪

金属弹片型：

• 触发行程0.4-0.7mm
• 按键力度50-150gf
• 典型应用：电梯控制板

聚酯鼓包型：

• 触感类似机械按键
• 寿命可达300万次
• 典型应用：数控机床面板

2. 按显示功能分类

普通印刷型：

• 字符耐摩耗≥RCA 50圈
• 成本：$0.5-2/片

LED背光型：

• 导光膜厚度0.2mm
• 亮度均匀性＞80%
• 典型应用：汽车中控台

电容感应型：

• 支持滑条/滚轮控制
• 感应精度±0.5mm
• 典型应用：智能家居面板

五、选型设计规范

1. 环境适配选择

2. 电路设计要点

• 走线间距≥0.3mm（防电弧）
• 接地环包围敏感电路
• 接口预留3-5个冗余触点

3. 人体工学参数

• 按键中心距≥15mm
• 按压力度梯度差＞30gf
• 盲操定位凸点高度0.3mm

六、典型应用案例

1. 医疗透析机控制界面

• 7寸薄膜开关集成触控功能
• 耐次氯酸钠溶液擦拭
• 通过EN 60601-1医疗认证

2. 工业变频器操作面板

• 带16级LED亮度调节
• 防护等级IP65
• 工作温度-20℃~+70℃

3. 智能电饭煲控制板

• 3D立体图标印刷
• 蒸汽防护结构设计
• 通过3000次蒸煮循环测试

4. 汽车充电桩界面

• 电容式滑动调压
• 表面防指纹处理
• 抗紫外线老化2000小时

七、维护与故障处理

1. 日常保养规范

• 每月清洁：超细纤维布+中性清洁剂
• 季度检查：测试所有按键导通性
• 年度维护：检测背光亮度衰减值

2. 常见故障诊断

现象1：局部按键失灵

• 排查步骤：
  1. 检查对应触点氧化（占比68%）
  2. 测量线路阻抗（正常应＜200Ω）
  3. 确认隔离层是否塌陷

现象2：背光不均匀

• 处理方案：
  1. 更换导光膜
  2. 调整LED布局密度
  3. 检查电源电压稳定性

现象3：界面起泡

• 预防措施：
  1. 安装时使用专用治具
  2. 环境温度变化＜5℃/小时
  3. 选择耐温胶粘剂

八、技术发展现状

当前主流技术集中在三个方向：

1. 混合结构设计：将RFID天线集成在电路层
2. 新型导电材料：纳米银线透明电路（方阻＜10Ω/□）
3. 环境自适应技术：温变油墨指示设备状态

薄膜开关通过其轻薄、可靠、灵活的特性，持续推动着人机交互方式的革新。从设计选型到维护保养，每个环节都需要结合具体应用场景进行专业考量，这正是电子工程师需要掌握的关键技能。
