延时继电器原理与应用

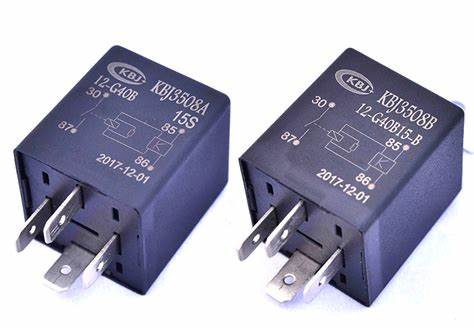

延时继电器（Time Delay Relay）作为自动控制系统的核心元件之一，其功能相当于电路中的”计时开关”。这种特殊继电器能够在接收控制信号后，按预设时间间隔执行电路通断操作，为现代工业自动化提供了精准的时间控制解决方案。

与传统继电器的即时响应不同，延时继电器通过内部计时机构，将电路操作延迟特定时长。这种特性使其广泛应用于需要时序控制的场景，例如电机顺序启动、设备保护延时、照明系统定时等。

工作原理解析

延时继电器的核心工作机制可分为三个阶段：

1. 信号接收阶段：当控制电路输入触发信号（电压或电流信号）时，设备开始进入工作状态
2. 时间延迟阶段：内置计时单元启动，根据预设值进行倒计时
3. 动作执行阶段：计时结束后，执行机构完成触点切换操作

关键技术参数包括：

• 延时范围：常见型号支持0.1秒至数小时的延时设定
• 重复精度：优质产品误差可控制在±1%以内
• 触点容量：通常为5A-10A/250V AC

典型结构组成

现代延时继电器多采用模块化设计，主要包含：

1. 控制电路模块：信号接收与处理单元
2. 时间设定机构：机械旋钮或数字式设定面板
3. 执行机构：电磁驱动或固态开关组件
4. 状态指示单元：LED指示灯或机械指示器

以某品牌电子式继电器为例，其内部集成微处理器、RC振荡电路和MOSFET功率开关，通过电位器调节RC时间常数实现精准延时。

设备分类体系

根据工作原理可分为四大类型：

1. 电磁式延时继电器

• 采用阻尼铜套结构
• 利用电磁感应产生的涡流实现延时
• 典型延时：0.3-3秒
• 优点：结构简单，抗干扰强
• 缺点：精度较低，调节范围有限

2. 电子式延时继电器

• 基于RC充放电原理
• 通过改变电阻值调节延时
• 典型延时：0.1秒-10分钟
• 优点：调节精度高，体积小
• 缺点：对电源稳定性要求较高

3. 数字式延时继电器

• 内置晶振时钟源
• 支持数字设定和显示
• 典型延时：1秒-999小时
• 优点：精度可达0.1%，多功能集成
• 缺点：成本较高，需防电磁干扰

4. 热敏式延时继电器

• 利用双金属片热变形原理
• 延时与电流热效应相关
• 典型应用：电机过载保护
• 优点：无需外部电源
• 缺点：复位时间长

典型应用场景

案例1：电梯控制系统
在电梯门机控制中，延时继电器确保门体完全开启后维持照明，待乘客安全进出后自动切断电源。某型号电梯采用0.5-3秒可调延时，既保证使用需求，又实现节能控制。

案例2：中央空调系统
压缩机启动时，延时继电器控制冷却水泵提前10秒运行，建立水循环后再启动主机，有效避免干烧风险。某商用空调实测数据显示，该设计使设备故障率降低37%。

案例3：工业生产线
在自动化装配线上，三个延时继电器协同工作：
1号继电器（延时2秒）启动传送带
2号继电器（延时5秒）激活机械臂
3号继电器（延时8秒）触发质检装置
这种时序控制使生产效率提升22%。

案例4：交通信号系统
路口信号灯采用多组延时继电器实现：

• 主相位绿灯45秒
• 黄灯过渡3秒
• 行人过街15秒
  通过模块化组合，满足不同时段的交通流量需求。

使用注意事项

1. 选型原则

• 明确负载类型（阻性/感性）
• 确认电压匹配（AC/DC）
• 根据环境温度选择防护等级
• 工业环境建议选择IP65以上防护

2. 安装规范

• 避免震动源和强磁场环境
• 散热空间预留≥5cm
• 接线端子扭矩控制在0.5-0.8N·m
• 多继电器安装时保持10cm间距

3. 参数设置

• 首次使用建议从最小延时开始测试
• 电子式产品需定期校准
• 多级联控时设置10%的裕量

4. 维护要点

• 每季度清洁触点（禁用有机溶剂）
• 检查接线端子氧化情况
• 记录动作次数（机械触点寿命通常为10^5次）

典型故障处理

现象1：延时偏差过大

• 检查电源电压波动（允许范围±10%）
• 测试环境温度（工作温度-10℃~+55℃）
• 电子式产品更换定时电容

现象2：触点粘连

• 测量负载电流是否超标
• 检查灭弧装置完整性
• 感性负载需增加阻容吸收电路

现象3：拒绝动作

• 测试控制信号电压
• 检查设定旋钮接触状态
• 更换内部继电器线圈

技术发展现状

当前主流产品呈现三大技术特征：

1. 多功能集成：部分型号集成计数器、电压监测功能
2. 宽电压设计：支持12-240V AC/DC自适应
3. 智能接口：配备RS485或无线通信模块

作为自动化控制的基础元件，延时继电器通过精准的时间管理，在提升设备安全性、优化能耗管理、保障工艺流程等方面持续发挥重要作用。理解其工作原理和正确使用方法，对工业设备维护人员具有重要实践价值。
