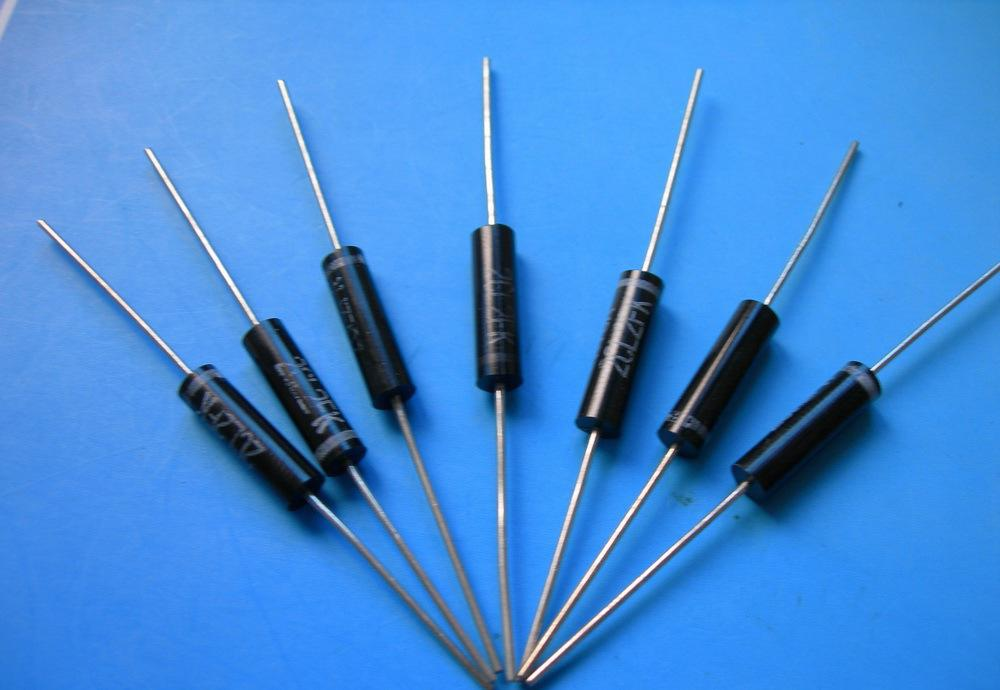

整流二极管的原理与应用

一、整流二极管的基本原理

1. 半导体与PN结

整流二极管的核心是半导体材料（如硅或锗）。通过掺杂工艺，半导体被分为两种类型：

• P型半导体：富含带正电的“空穴”（可视为正电荷载体）。
• N型半导体：富含带负电的自由电子。

当P型和N型半导体结合时，交界处形成PN结。这一区域具有独特的单向导电性，成为二极管功能的基础。

2. 单向导电性

• 正向偏置：当P端接电源正极、N端接负极时，外加电压削弱PN结的内电场，空穴与电子相互扩散形成电流，二极管导通。
• 反向偏置：当P端接负极、N端接正极时，内电场增强，阻挡载流子移动，仅有极微弱的反向电流（漏电流），二极管截止。

这种“正向导通、反向截止”的特性，使二极管成为天然的电流单向阀。

3. 整流过程

以最简单的半波整流为例：

• 交流电正半周时，二极管正向导通，负载获得电流。
• 负半周时，二极管反向截止，电流被阻断。
• 最终输出为脉动直流电（仅保留正半周波形）。

通过多二极管组合（如全波整流桥），可进一步优化波形，减少能量损失。

二、整流二极管的核心参数

1. 额定电流（IF）

二极管长期工作时允许通过的最大平均电流。例如，1N4007的额定电流为1A，若超负荷使用可能导致过热损坏。

2. 反向击穿电压（VR）

二极管能承受的最大反向电压。若反向电压超过此值，PN结将被击穿，可能造成永久性损坏。1N4007的反向耐压为1000V。

3. 正向压降（VF）

二极管导通时两端的电压差。硅二极管通常为0.6~0.7V，锗二极管为0.2~0.3V。压降越低，能量损耗越小。

4. 反向恢复时间（trr）

二极管从导通状态切换到截止状态所需的时间。这一参数对高频电路尤为重要。

三、整流二极管的常见类型

1. 普通整流二极管

• 特点：适用于低频（50Hz~1kHz）、大电流场景，如电源适配器。
• 代表型号：1N4001~1N4007系列（电流1A，耐压50V~1000V）。

2. 快恢复二极管（FRD）

• 特点：反向恢复时间短（纳秒级），用于开关电源、变频器等高频电路。
• 代表型号：FR107（1A/1000V，trr≤500ns）。

3. 肖特基二极管（SBD）

• 特点：正向压降低（0.3~0.5V），适用于低压大电流场景（如CPU供电）。
• 局限：反向耐压较低（通常<200V），漏电流较大。
• 代表型号：1N5819（1A/40V）。

4. 整流桥堆

• 结构：将4只二极管集成封装，实现全波整流。
• 优点：简化电路设计，节省空间。
• 代表型号：KBP307（3A/1000V）。

四、整流二极管的应用场景

1. 电源适配器与充电器

• 功能：将220V交流电转换为低压直流电。
• 典型电路：变压器降压后，通过整流桥+滤波电容获得平滑直流。
• 实例：手机充电器中常用1N4007或贴片二极管（如S1M）。

2. 汽车交流发电机

• 功能：将发电机产生的三相交流电整流为直流电，供车载设备使用并给电池充电。
• 特点：需耐受高温、振动环境，常用大电流整流桥（如50A/100V）。

3. LED照明驱动

• 功能：在非隔离式LED驱动电路中，整流桥将市电转换为脉动直流，再通过恒流芯片驱动灯珠。
• 优势：低成本、小体积，常见于球泡灯、灯带。

4. 电焊机与工业设备

• 功能：大功率整流（数百安培），将交流电转换为直流电弧焊所需的稳定电流。
• 器件选择：采用螺栓安装的整流模块（如MDQ100A）。

5. 太阳能发电系统

• 功能：防止蓄电池在无光照时通过太阳能板反向放电，充当“防逆流阀”。
• 特殊要求：需低损耗、高耐压，常用肖特基二极管或专用光伏二极管。

五、整流二极管的选型与使用注意事项

1. 选型原则

• 电压匹配：反向耐压需高于电路峰值电压的1.5倍。例如，220V交流电的峰值为311V，应选择耐压≥500V的二极管。
• 电流裕量：额定电流应为实际工作电流的2倍以上，避免瞬间浪涌损坏。
• 频率适应性：高频电路必须选用快恢复或肖特基二极管。

2. 安装与散热

• 引脚弯折：避免根部弯折，防止断裂。
• 散热措施：大电流场景需加装散热片（如TO-220封装的整流桥）。
• 焊接温度：控制在260℃以下，时间不超过3秒，防止过热损坏。

3. 常见故障与排查

• 击穿短路：表现为通电后保险丝熔断，需检查反向电压是否超标。
• 开路失效：无电流输出，可能因过流烧断内部引线。
• 性能劣化：正向压降增大，导致设备发热量增加，需及时更换。

六、整流二极管与其他器件的配合

1. 与滤波电容协同工作

• 整流后滤波：利用电解电容平滑脉动直流，减少电压波动。
• 容量选择：电容值越大，输出电压越平稳，但体积和成本增加。

2. 与稳压芯片搭配

• 线性稳压：整流滤波后的直流电通过LM7805等稳压芯片，输出精确电压。
• 开关稳压：采用DC-DC转换器（如LM2596），提升能效。

3. 与保险丝组合

• 过流保护：在整流电路前端串联保险丝，防止短路事故扩大。
