负荷开关的工作原理与应用场景

在电力系统中，电能的分配与控制离不开各类开关设备的精准配合。负荷开关（Load Switch）作为一种兼具通断负载电流和隔离电路功能的装置，广泛用于配电网络、工业设备及民用供电系统中。它既能安全切断正常负荷电流，又能与熔断器等保护设备配合，承担部分短路保护职责。

一、负荷开关的基本概念

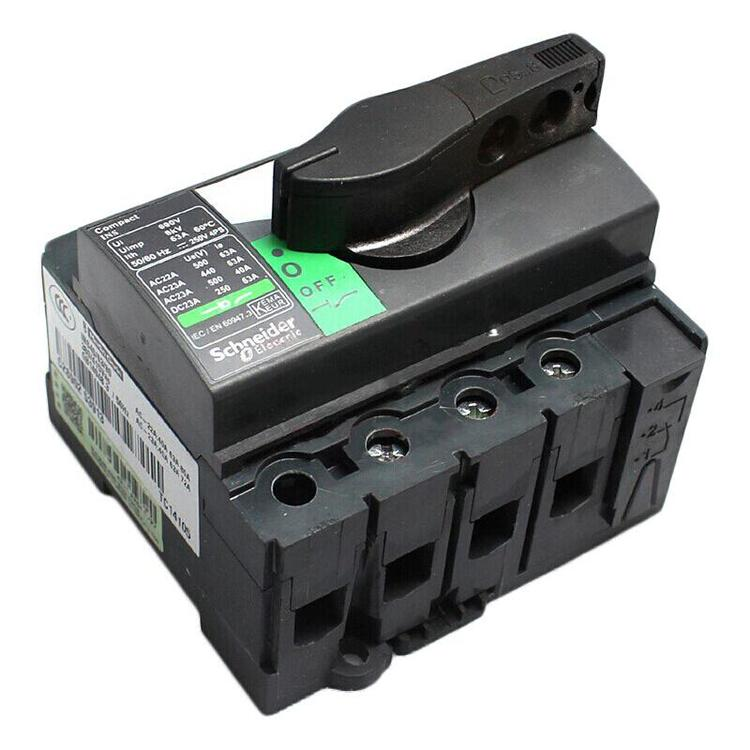

1. 什么是负荷开关？

负荷开关是一种能够接通、承载和分断正常电路条件下的电流，并在规定时间内承受短路电流的机械开关装置。与普通隔离开关相比，它具备更强的电流通断能力；但与断路器相比，其短路分断能力较弱，通常需配合熔断器使用。

2. 负荷开关的核心功能

• 通断负载电流：在额定电流范围内，安全接通或切断电路。
• 隔离电路：在分闸状态下提供可见的断开点，确保检修人员安全。
• 短路保护配合：与高压熔断器组合使用，实现短路故障的快速切除。

3. 负荷开关与断路器、隔离开关的区别

• 断路器：能切断故障电流（如短路电流），但结构复杂、成本高。
• 隔离开关：仅用于隔离电路，无灭弧能力，严禁带负荷操作。
• 负荷开关：介于两者之间，既能分断负载电流，又具备简单灭弧功能。

二、负荷开关的工作原理

1. 基本结构

负荷开关通常由以下组件构成：

• 触头系统：包括动触头和静触头，负责电流的通断。
• 灭弧装置：用于快速熄灭分断电流时产生的电弧。
• 操作机构：手动或电动驱动触头分合。
• 绝缘支撑结构：确保带电部分与外壳间的绝缘性能。

2. 灭弧原理

当负荷开关分断电流时，触头间会产生高温电弧。灭弧装置通过以下方式加速电弧熄灭：

• 气体吹弧：利用电弧自身能量分解固体材料（如有机玻璃），产生高压气体吹灭电弧。
• 狭缝灭弧：将电弧引入绝缘材料制成的狭缝中，拉长电弧并冷却。
• 磁吹灭弧：通过磁场力驱使电弧进入灭弧栅，分割成多个短弧后熄灭。

以常见的压气式负荷开关为例：分闸时，活塞压缩气缸内的空气，形成高速气流吹向电弧，同时触头快速分离拉长电弧，最终实现灭弧。

3. 操作过程

• 合闸：操作机构驱动动触头与静触头闭合，电流通过触头流通。
• 分闸：操作机构拉开触头，灭弧装置迅速熄灭电弧，形成可见断开点。

三、负荷开关的分类

根据灭弧介质、安装方式和使用场景，负荷开关可分为以下几类：

1. 按灭弧介质分类

• 空气绝缘负荷开关：利用空气自然灭弧，结构简单，常用于低压配电系统。
• 真空负荷开关：触头密封在真空泡内，电弧因缺乏游离气体迅速熄灭，寿命长、体积小。
• SF6气体负荷开关：以六氟化硫（SF6）作为灭弧介质，绝缘性能优异，适用于高压场合。

2. 按安装方式分类

• 户内式：安装在配电柜或变电站室内，防护等级较低。
• 户外式：具备防雨、防尘外壳，可直接安装于电线杆或露天场所。

3. 按功能扩展分类

• 普通型负荷开关：仅具备基本通断功能。
• 组合电器：负荷开关与熔断器、隔离开关集成，形成复合开关设备（如“负荷开关-熔断器组合电器”）。

四、负荷开关的典型应用场景

1. 配电网络中的分段与控制

• 环网供电系统：在10kV配电网中，负荷开关用于连接或隔离不同区段的电缆线路，实现故障区段的快速定位与隔离。
• 变压器保护：作为配电变压器的进出线开关，配合熔断器提供过载与短路保护。

2. 工业设备供电管理

• 电动机控制：通断中小型电动机的电源，避免直接使用昂贵断路器。
• 电容补偿柜：投切无功补偿电容器，调节功率因数。

3. 新能源与民用领域

• 光伏发电系统：控制太阳能逆变器与电网的连接。
• 楼宇配电箱：作为楼层或户内电路的总开关，兼具隔离与保护功能。

五、负荷开关的技术特点与选型要点

1. 核心性能参数

• 额定电流：长期允许通过的最大工作电流（如630A）。
• 短时耐受电流：承受短路电流的热稳定能力（如20kA/3s）。
• 机械寿命：正常操作次数（如10,000次）。

2. 选型注意事项

• 电压等级：需匹配系统电压（如12kV、24kV）。
• 使用环境：户外安装需选择防腐蚀、防凝露型号。
• 功能需求：是否需要接地开关、联锁装置等附加功能。

3. 常见型号示例

• FN12-12型：12kV户内压气式负荷开关，广泛用于环网柜。
• ZW32-12型：12kV户外真空负荷开关，适用于柱上安装。

六、负荷开关的安装与维护

1. 安装规范

• 水平安装：确保操作机构运动顺畅，避免卡滞。
• 安全距离：带电部分与柜体、接地体之间需符合绝缘要求。
• 接地连接：金属外壳必须可靠接地，防止漏电危险。

2. 日常维护要点

• 触头检查：定期清除氧化层，确保接触电阻合格。
• 灭弧室清洁：清除碳化残留物，防止绝缘性能下降。
• 机械润滑：对转动部件添加专用润滑脂，减少磨损。

3. 常见故障处理

• 合闸不到位：检查操作机构是否卡阻，调整连杆长度。
• 分闸速度慢：清洁灭弧室，检查弹簧弹力是否衰减。
• 异常发热：紧固接线端子，测量触头接触电阻。

负荷开关虽不如断路器“全能”，却在电力系统中以其经济性、可靠性和灵活性占据独特地位。从城市地下电缆环网到偏远山区的配电线路，从工厂车间的电机控制到居民小区的配电箱，它始终默默守护着电能的稳定传输。正如一位电力工程师所言：“负荷开关就像电路中的交通警察，既指挥电流有序通行，又在必要时果断截流，保障整个电网的安全运转。” 理解其原理与应用，不仅是技术人员的必修课，也为普通用户安全用电提供了重要参考。
