电磁继电器的结构组成与工作原理

问：什么是电磁继电器？它有什么作用？
答：电磁继电器是一种利用电磁力控制电路通断的电子开关装置。它的核心功能是通过小电流控制大电流，或通过低电压控制高电压电路，实现电路的隔离与安全操作。
举个例子：当家用空调启动时，控制板发出的微弱信号（如5V/10mA）无法直接驱动大功率压缩机，这时电磁继电器就充当“中间人”——接收小信号后闭合内部触点，让220V电源直接为压缩机供电。

问：电磁继电器由哪些基本结构组成？

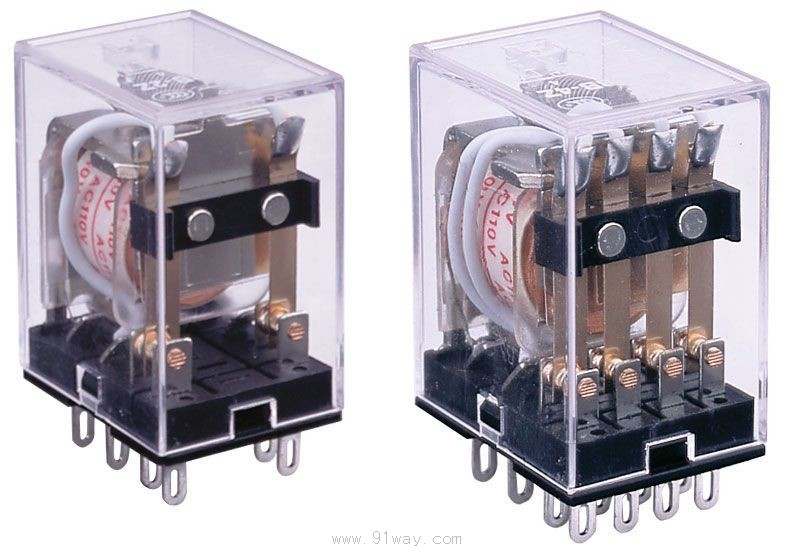

答：典型电磁继电器包含以下五个核心部件：

1. 线圈：绕在铁芯上的铜线，通电后产生磁场。
2. 铁芯：增强磁场强度的导磁材料（如软铁）。
3. 衔铁：可活动的金属片，受磁力吸引后带动触点动作。
4. 弹簧：提供反作用力，断电时使衔铁复位。
5. 触点系统：包括静触点和动触点，负责接通或断开负载电路。

问：电磁继电器的工作原理是什么？
答：工作过程可分为三步：

1. 通电励磁：当线圈两端施加额定电压时，电流通过线圈产生磁场。
2. 磁力驱动：磁场吸引衔铁向铁芯方向移动，带动动触点与静触点接触。
3. 电路切换：
   • 常开型（NO）：触点闭合，负载电路导通。
   • 常闭型（NC）：触点断开，负载电路关闭。
     断电后，弹簧将衔铁拉回原位，触点恢复初始状态。

问：电磁继电器有哪些常见类型？
答：按不同分类方式可分为：

1. 按负载类型：
   • 交流继电器（AC）：用于控制交流电源，触点设计考虑灭弧。
   • 直流继电器（DC）：用于直流电路，需注意触点材料抗氧化性。
2. 按触点形式：
   • 单刀单掷（SPST）：一组通断触点。
   • 单刀双掷（SPDT）：可切换两个电路。
   • 多组触点型：如双刀双掷（DPDT），同时控制多路负载。
3. 按封装方式：
   • 开放式：可见内部结构，用于实验室调试。
   • 密封式：防尘防潮，适用于工业环境。

问：电磁继电器主要应用在哪些领域？
答：其应用场景覆盖多个行业：

1. 家电控制：洗衣机水位开关、冰箱压缩机启停。
2. 汽车电子：车灯控制、电动车窗驱动。
3. 工业自动化：PLC输出模块控制电机、阀门。
4. 电力系统：配电柜中的过载保护与电路切换。
5. 通信设备：基站电源切换与信号路由。

问：电磁继电器有哪些优缺点？
答：
优点：

1. 电气隔离：控制端与负载端完全隔离，提高安全性。
2. 负载能力强：可控制数千瓦功率的交流设备。
3. 抗干扰性强：适用于存在电磁噪声的工业环境。
   缺点：
4. 机械寿命有限：典型机械寿命约10万次操作。
5. 响应速度慢：动作时间通常在10-50毫秒。
6. 触点易氧化：大电流切换可能产生电弧，导致触点损耗。

问：如何选择合适的电磁继电器？
答：选型需重点关注以下参数：

1. 线圈参数：
   • 额定电压（如5V/12V/24V）：需与控制信号匹配。
   • 线圈电阻：决定工作电流（例如12V/400Ω的线圈电流为30mA）。
2. 触点容量：
   • 最大切换电压（如250V AC）。
   • 最大负载电流（如10A）。
3. 环境适应性：
   • 工作温度范围（-40℃~85℃的工业级更可靠）。
   • 防护等级（IP67适用于潮湿环境）。
4. 认证要求：汽车级需符合AEC-Q200标准，家电需通过UL认证。

问：电磁继电器的常见故障有哪些？如何排查？
答：常见故障及处理方法：

1. 触点粘连：
   • 现象：断电后负载仍保持通电。
   • 原因：电弧高温导致触点熔接。
   • 处理：更换继电器，避免超负荷使用。
2. 线圈烧毁：
   • 现象：继电器无动作，线圈电阻无限大。
   • 原因：过电压或长时间通电过热。
   • 处理：检查供电电压是否超标，增设续流二极管保护。
3. 接触不良：
   • 现象：负载时通时断。
   • 原因：触点氧化或积碳。
   • 处理：用触点清洁剂擦拭，严重时更换继电器。

问：安装和使用电磁继电器需要注意哪些事项？
答：关键注意事项包括：

1. 接线规范：
   • 区分线圈端子与触点端子（通常标有A1/A2和NO/NC/COM）。
   • 大电流线路使用足够线径的导线。
2. 灭弧措施：
   • 交流负载并联RC吸收电路。
   • 直流负载反向并联续流二极管。
3. 安装方向：
   • 避免倒置安装，防止触点因重力误动作。
   • 剧烈振动场合选用抗振型继电器。
4. 散热管理：
   • 多只继电器并列安装时留出散热间隙。
   • 避免靠近热源（如变压器、功率电阻）。

问：如何用万用表检测继电器好坏？
答：三步检测法：

1. 测线圈：
   • 选择电阻档，测量线圈两端电阻值。
   • 正常值应与标称值相符（如12V/400Ω继电器阻值约400Ω）。
   • 电阻无穷大说明线圈断路，电阻过小可能匝间短路。
2. 测触点：
   • 未通电时：常闭触点（NC-COM）应导通，常开触点（NO-COM）应断开。
   • 通电后：NO-COM导通，NC-COM断开。
3. 动作测试：
   • 给线圈通电，应听到清晰的“咔嗒”吸合声。
   • 断电后衔铁应迅速复位。

问：电磁继电器触点材料有哪些？如何选择？
答：常用触点材料及特点：

1. 银合金（AgCdO）：
   • 优点：耐电弧、导电性好，适用于10A以上负载。
   • 缺点：镉元素有毒性，逐渐被淘汰。
2. 银镍合金（AgNi）：
   • 优点：环保、抗熔焊性强，适合频繁开关场景。
   • 缺点：成本较高。
3. 镀金触点：
   • 优点：抗氧化性强，接触电阻稳定，用于弱信号（如传感器电路）。
   • 缺点：承载电流小（通常＜2A）。

问：电磁继电器的机械寿命和电气寿命有何区别？
答：

• 机械寿命：指无负载情况下继电器可操作的次数（通常10万~100万次），由弹簧和机械结构决定。
• 电气寿命：指带额定负载时可靠工作的次数（通常1万~10万次），受触点材料与电弧影响更大。
  提示：实际使用中，若负载电流超过额定值的50%，电气寿命可能缩短至标称值的1/3。

问：电磁继电器与固态继电器（SSR）有何区别？
答：主要对比：

1. 工作原理：
   • 电磁继电器：机械触点物理接触。
   • SSR：通过半导体器件（如晶闸管）实现电子开关。
2. 寿命差异：
   • 电磁继电器：机械寿命约10万次。
   • SSR：无机械部件，寿命可达数千万次。
3. 响应速度：
   • 电磁继电器：毫秒级延迟。
   • SSR：微秒级响应。
4. 适用场景：
   • 电磁继电器：适合大功率、需要完全电气隔离的场合。
   • SSR：适合高频操作、无噪声要求的场景。

电磁继电器作为经典的电气控制元件，凭借其可靠的隔离性能和强大的负载能力，至今仍在工业控制、家电、汽车等领域发挥着不可替代的作用。理解其工作原理、选型要点与维护方法，不仅能有效提升电路设计的安全性，还能延长设备使用寿命。无论是电子爱好者还是专业工程师，掌握电磁继电器的核心知识，都是构建稳定电气系统的重要基础。
