刚性联轴器类型特点与优势

一、刚性联轴器概述

刚性联轴器是机械传动系统中不可或缺的基础部件，主要用于连接两轴或轴与其他旋转部件，使其共同旋转以传递扭矩和运动。与柔性联轴器不同，刚性联轴器不具备补偿两轴相对位移的能力，这就要求被连接的两轴必须保持严格的对中。这种特性使得刚性联轴器在某些需要精确传动的场合表现出独特优势。

从结构上看，刚性联轴器通常由两个半联轴器和一个连接件组成。半联轴器分别安装在需要连接的两轴上，然后通过螺栓、键或过盈配合等方式固定在一起。由于其结构简单、制造方便、成本低廉且传递扭矩大，刚性联轴器在各类工业设备中得到了广泛应用，特别是在那些对传动精度要求高且轴对中条件良好的场合。

刚性联轴器的发展历史可以追溯到工业革命初期，当时简单的法兰式联轴器就被用于蒸汽机的动力传递。随着机械工业的发展，刚性联轴器的种类不断丰富，性能也逐步提升，至今仍是许多传统工业领域首选的连接方式。

二、刚性联轴器的主要类型

刚性联轴器根据其具体结构和连接方式可分为多种类型，每种类型都有其特定的应用场景和优势。

套筒联轴器是最简单的一种刚性联轴器，它由一个套筒和连接件（如紧定螺钉或键）组成。套筒同时套在两根轴的端部，通过键或紧定螺钉实现周向固定。这种联轴器结构紧凑、径向尺寸小，适用于连接直径相同的两轴且传递扭矩不大的场合，如小型仪器设备中。但由于其装拆时需要轴向移动，因此在某些场合使用受限。

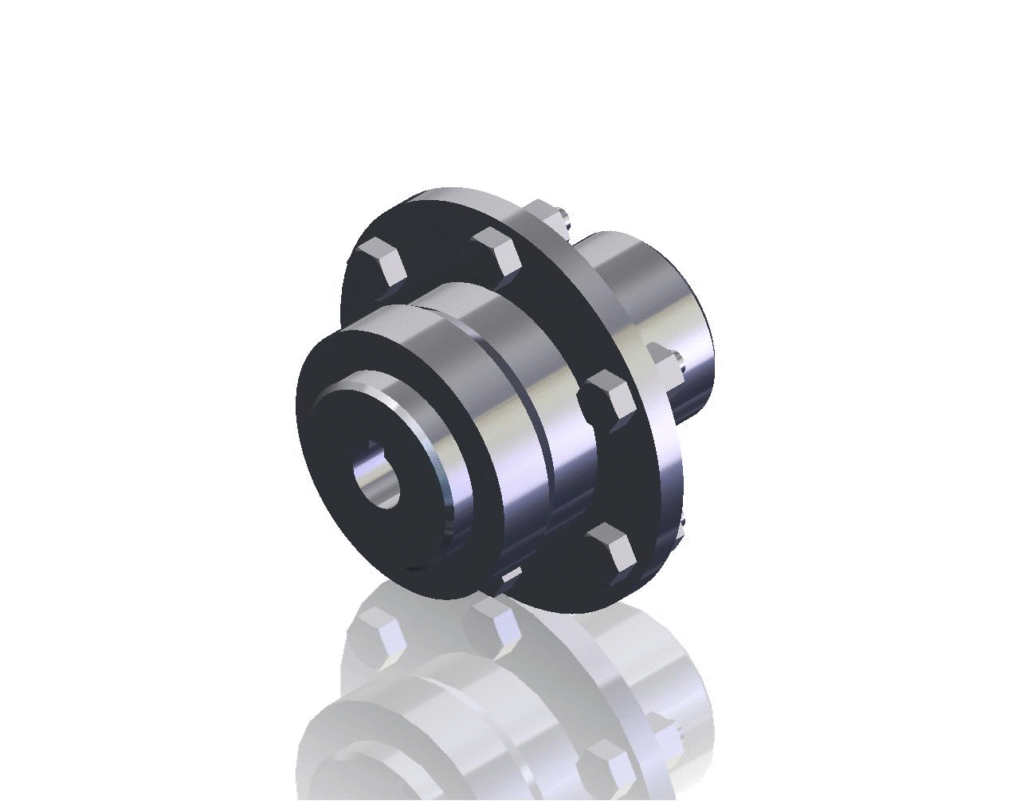

凸缘联轴器是应用最广泛的刚性联轴器类型之一。它由两个带凸缘的半联轴器组成，分别用键与两轴连接，然后用螺栓将两个半联轴器连接在一起。凸缘联轴器按对中方式不同又分为两种：一种利用凸肩和凹槽对中，另一种则利用配合螺栓对中。前者在装拆时轴需作轴向移动，后者则不需要，使用更为方便。凸缘联轴器结构简单、成本低、能传递较大扭矩，常用于转速低、无冲击、轴刚性大且对中性好的场合，如重型机械的传动系统中。

夹壳联轴器由两个半圆筒形的夹壳组成，通过螺栓紧固将两轴连接。这种联轴器的特点是装拆时不需要轴向移动，维护方便，但平衡精度相对较低，通常用于低速重载的垂直轴连接，如搅拌设备、提升机械等。

此外，还有一些特殊结构的刚性联轴器，如径向键联轴器和平行轴联轴器等，它们针对特定的应用需求而设计，在特定工况下表现出色。

三、刚性联轴器的特点与优势

刚性联轴器之所以能在众多工业领域保持广泛应用，主要归功于其一系列显著特点和优势。

结构简单、制造方便是刚性联轴器最突出的优点。与柔性联轴器相比，刚性联轴器通常由较少的零件组成，没有复杂的弹性元件或活动部件，这使得其生产成本较低，加工精度易于保证。简单的结构也带来了更高的可靠性，减少了故障点，在长期使用中维护需求少。

传递扭矩大、传动效率高是刚性联轴器的另一重要特点。由于是金属件直接连接，没有中间弹性元件造成的能量损失，刚性联轴器的传动效率通常接近100%，几乎不会产生功率损耗。同时，刚性连接方式使其能够承受很大的扭矩，特别适合重型机械和大功率传动系统。

刚性联轴器还具有良好的对中性保持能力。一旦安装到位，在正常运行条件下，它能严格保持两轴的相对位置关系，不会因负载变化而产生偏移。这一特性对于需要高精度传动的设备尤为重要，如精密机床的主轴系统。

从经济性角度看，刚性联轴器通常价格低廉、使用寿命长。由于没有易损的弹性元件，只要不超载使用且保持良好的润滑条件，刚性联轴器可以工作很长时间而不需要更换，综合使用成本较低。

此外，刚性联轴器维护简单，一般只需要定期检查紧固件的松紧情况和润滑状态即可，不需要复杂的维护程序，这降低了设备的总体维护成本。

四、刚性联轴器的局限性

尽管刚性联轴器具有诸多优点，但也存在一些固有的局限性，了解这些局限性对于正确选用联轴器类型至关重要。

对轴对中要求极高是刚性联轴器最主要的局限性。由于缺乏补偿能力，安装时必须保证两轴严格对中，任何径向、轴向或角向偏差都会在运转时产生附加应力，导致轴承过早磨损、轴弯曲变形甚至联轴器本身损坏。实际应用中，通常要求两轴的对中误差不超过0.02-0.05mm，这对安装调整提出了较高要求。

不能缓冲减振是刚性联轴器的另一明显缺点。当传动系统存在冲击载荷或扭转振动时，刚性联轴器无法像柔性联轴器那样吸收和缓和这些振动，振动会直接传递到从动轴上，可能影响设备的工作精度和使用寿命。因此，刚性联轴器不适合用于有较大振动或冲击的场合。

刚性联轴器还无法补偿轴向位移。在温度变化较大的工作环境中，轴的长度会因热胀冷缩而变化，刚性联轴器无法适应这种变化，可能导致设备卡死或产生过大应力。同样，它也不能补偿由于基础沉降或机座变形引起的轴系位置变化。

此外，刚性联轴器在安装和拆卸方面通常不如某些柔性联轴器方便。特别是套筒式刚性联轴器，在维修时往往需要移动设备或轴的位置，增加了维护工作的难度和时间。

应用范围受限也是需要考虑的因素。刚性联轴器一般不适用于高速运转的场合，因为在高速下即使很小的不对中也会产生显著的离心力，导致振动加剧。同样，在需要电气绝缘或隔离杂散电流的场合，普通的金属刚性联轴器也无法满足要求。

五、刚性联轴器的选型要点

正确选择刚性联轴器对于确保传动系统可靠运行至关重要，选型时需要考虑多方面的因素。

传递扭矩大小是选型的首要考虑因素。联轴器的额定扭矩必须大于实际工作扭矩，并留有一定的安全余量。对于有冲击或启动频繁的场合，安全系数应取得更大。计算工作扭矩时，不仅要考虑正常运转时的扭矩，还应考虑可能的过载情况和启动扭矩。

轴径尺寸是另一个关键参数。联轴器的孔径必须与轴的直径匹配，通常有标准尺寸系列可供选择。如果需要非标孔径，则可能需要定制，这会增加成本和交货时间。同时，还需考虑轴伸长度是否足够安装联轴器并留有紧固空间。

工作转速也直接影响联轴器的选择。每种类型的刚性联轴器都有其允许的最高工作转速，超过这一限值可能导致连接失效或平衡问题。一般而言，凸缘联轴器适用于中低速场合，而精密制造的套筒联轴器可用于较高转速。

安装空间限制常常被忽视但却非常重要。在选择联轴器时，必须确认设备上有足够的空间安装和拆卸联轴器，包括必要的工具操作空间。对于改造项目或空间受限的场合，可能需要选择径向尺寸较小的联轴器类型。

工作环境条件同样需要考虑。如果联轴器将暴露在潮湿、腐蚀性环境或高温场合，应选择相应材质和表面处理的型号。例如，不锈钢材质的联轴器适用于食品、化工等腐蚀环境。

此外，还需考虑特殊要求，如是否需要绝缘、是否需要便于拆卸的结构、是否需要带制动轮等。这些特殊需求应在选型初期就明确提出，以避免后期改造带来的额外成本。

最后，标准化和互换性也是选型时需要考虑的因素。优先选择标准型号的联轴器，这样在需要更换时能够快速获得备件，减少停机时间。同时，同一设备上尽可能使用相同型号的联轴器，可以简化备件管理。

六、刚性联轴器的安装与维护

正确的安装和合理的维护是确保刚性联轴器长期可靠工作的关键环节，必须给予足够重视。

安装前的准备工作至关重要。首先要检查联轴器和轴的配合尺寸是否符合要求，确保没有损伤或毛刺。清洁所有配合表面，去除防锈油和污物。准备好必要的工具，如扭矩扳手、百分表、塞尺等。对于大型联轴器，还需准备合适的起重设备。

轴对中调整是安装过程中最关键的步骤。常用的对中方法有直尺对中法、百分表对中法和激光对中法等。对于一般精度要求的设备，使用百分表测量径向和轴向偏差即可；对于高精度设备，则应采用更精确的激光对中技术。对中时需在0°、90°、180°、270°四个位置分别测量，确保各方向的偏差都在允许范围内。

紧固连接件时需特别注意。所有螺栓应按规定的扭矩值分步均匀拧紧，最好使用扭矩扳手以确保精度。对于键连接的联轴器，要检查键的配合是否适当，既不能过紧影响装配，也不能过松导致松动。紧固完成后，应手动盘车检查是否有卡滞现象。

运行检查是安装后的必要步骤。首次启动应在空载低速下进行，观察是否有异常振动或噪音。逐步提高转速至工作转速，监测轴承温度和振动值是否正常。如有异常，应立即停机检查。

在日常维护保养方面，刚性联轴器相对简单但也不可忽视。定期检查所有紧固件的松紧状态，必要时重新紧固；检查联轴器外观是否有裂纹、磨损等损伤；对于有润滑要求的部位，按规定的周期和油脂种类进行润滑。在设备大修时，应拆开联轴器全面检查配合面的磨损情况。

常见故障处理也是维护人员需要掌握的知识。刚性联轴器常见的故障包括螺栓松动、配合面磨损、键槽损坏等。对于螺栓松动，应及时紧固并考虑使用防松措施；对于磨损问题，轻微的可修整后继续使用，严重的则需要更换部件；键槽损坏通常需要修复轴或更换联轴器。

安全注意事项不容忽视。在进行联轴器安装或维护时，必须确保设备完全停机并切断动力源；重型联轴器的吊装要采取安全措施；旋转部件周围应设置防护装置；操作人员应穿戴合适的个人防护装备。

七、刚性联轴器的典型应用领域

刚性联轴器凭借其独特的优势，在众多工业领域中发挥着重要作用，下面介绍几个典型的应用场景。

重型机械设备是刚性联轴器的传统应用领域。在冶金、矿山、水泥等行业的大型设备中，如球磨机、破碎机、轧机等，通常需要传递极大的扭矩且转速相对较低，刚性联轴器特别是凸缘联轴器成为理想选择。这些场合对缓冲减振要求不高，但需要可靠传递大扭矩，刚性联轴器完全满足要求且经济耐用。

泵类设备也广泛使用刚性联轴器。特别是那些由电动机直联驱动的离心泵、柱塞泵等，当泵轴与电机轴对中良好时，采用刚性联轴器可以提高传动效率，减少能量损失。在石油、化工、供水等行业的泵站中，经常可以看到刚性联轴器的应用实例。

发电设备中的某些部位也适合使用刚性联轴器。例如，水轮发电机组中连接水轮机轴和发电机轴的大型联轴器，通常采用刚性结构以确保精确传递巨大的旋转力矩。这类联轴器往往需要定制设计，满足特定的强度和精度要求。

船舶推进系统中，刚性联轴器用于连接主机与轴系。由于船舶空间有限且要求传动效率高，刚性联轴器成为许多船型的首选。特别是在军用舰艇上，对传动系统的可靠性和效率要求极高，精密制造的刚性联轴器能够满足这些苛刻要求。

精密机床的主轴系统也常采用刚性联轴器。虽然机床通常转速较高，但在那些对传动精度要求极高的场合，如坐标镗床、精密磨床等，刚性联轴器能够保证无反向间隙的精确传动，这是许多柔性联轴器难以达到的。当然，这类应用中对轴的对中精度要求极高，安装时需要特别仔细。

试验设备中的某些特殊应用也需要刚性联轴器。例如材料试验机的加载系统、动力学试验台的传动系统等，这些场合需要准确传递扭矩和运动，不允许有任何弹性变形或间隙，刚性联轴器成为不二之选。

此外，在一些特殊环境设备中，如高温炉的传动系统、核电站的某些辅助设备等，刚性联轴器也因其结构简单、可靠性高而得到应用。这些场合通常对设备的免维护性和长期可靠性有极高要求，刚性联轴器的特点正好符合需求。
