贴片变压器有哪些类型与应用场景？

一、什么是贴片变压器？

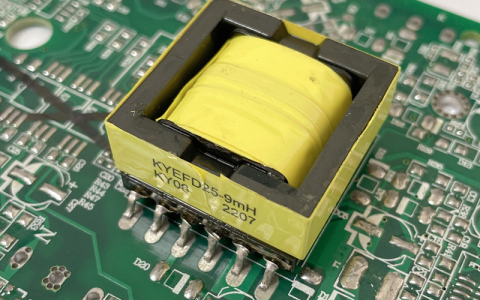

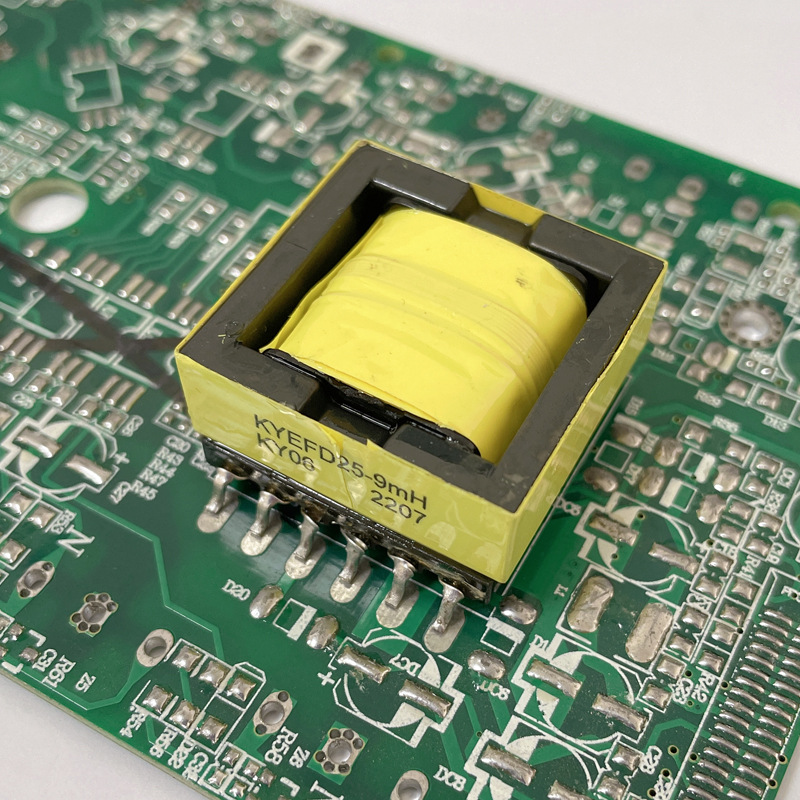

贴片变压器（Surface Mount Transformer，简称SMT变压器）是一种采用表面贴装技术（SMT）制造的微型变压器。与传统绕线变压器相比，它的最大特点是体积小、重量轻，可以直接焊接在印刷电路板（PCB）上，无需额外的固定支架或引线。

例如，智能手机的充电器中就藏有贴片变压器。它通过高频开关电路，将220V交流电转换为手机所需的5V直流电，而整个充电器的体积仅有拇指大小。

二、贴片变压器如何工作？

贴片变压器的工作原理与传统变压器一致，均基于电磁感应定律：当交流电通过初级线圈时，会在铁芯或磁芯中产生交变磁场，进而在次级线圈中感应出电压。两者的核心区别在于结构和材料：

1. 磁芯材料
   贴片变压器通常采用高频特性更好的铁氧体磁芯，而非传统硅钢片。铁氧体在高频下损耗低，适合开关电源等高频应用。
2. 线圈设计
   初级和次级线圈通过多层印刷电路板（PCB）或薄膜工艺制作，而非手工绕线。例如，某些贴片变压器的线圈被嵌入陶瓷基板中，厚度不足1毫米。
3. 封装形式
   采用环氧树脂或塑料封装，既能保护内部结构，又便于自动化贴片机快速安装。

三、贴片变压器的常见类型

根据用途和结构，贴片变压器可分为以下几类：

1. 按功能划分

• 电源变压器：用于电压转换，常见于开关电源模块。
  示例：手机充电器中的DC-DC转换变压器。
• 信号变压器：用于信号隔离或阻抗匹配，如以太网接口中的脉冲变压器。
• 共模扼流圈：抑制电路中的共模噪声，常见于USB数据线。

2. 按结构划分

• 多层式：线圈通过PCB多层堆叠实现，成本低但功率较小。
• 绕线式：在微型磁芯上直接绕制细铜线，适合大电流场景。
• 平面变压器：线圈呈扁平螺旋状，高频性能优异，多用于服务器电源。

四、贴片变压器的应用场景

1. 消费电子
   • 手机/平板：在充电电路中实现高压到低压的转换。
   • 笔记本电脑：为CPU、GPU等核心部件提供稳定电压。
   • TWS耳机：微型变压器用于无线充电接收端。
2. 通信设备
   • 5G基站：为射频模块供电，同时隔离信号干扰。
   • 光纤模块：在光信号与电信号转换中提供电气隔离。
3. 医疗电子
   • 便携式监护仪：通过隔离变压器确保患者与市电的安全隔离。
   • 超声设备：为探头提供高压脉冲信号。
4. 汽车电子
   • 电动车充电机：将电网交流电转换为车载电池的直流电。
   • ADAS系统：在摄像头、雷达的电源电路中抑制电磁干扰。

五、贴片变压器的核心优势

1. 极致的小型化
   传统变压器可能需要占据数立方厘米的空间，而贴片变压器的典型尺寸可做到10mm×10mm×5mm，甚至更小。例如，某型号的贴片功率变压器仅如米粒大小，却能处理10W的功率。
2. 适应高频工作
   铁氧体磁芯配合平面线圈设计，使贴片变压器可工作在100kHz至数MHz的高频范围，远高于传统变压器的50Hz/60Hz工频。
3. 高一致性
   通过自动化生产工艺，同一批次的贴片变压器参数差异小于±3%，大幅降低电路调试难度。
4. 适合大规模生产
   表面贴装设计可与SMT生产线无缝衔接，生产效率比传统插件式变压器提升数十倍。

六、如何选择合适的贴片变压器？

面对不同型号的贴片变压器，可从以下维度进行筛选：

1. 电气参数
   • 额定功率：根据负载需求选择，需预留20%余量。
   • 工作频率：开关电源常用100kHz-500kHz，射频电路可能需MHz级。
   • 绝缘强度：医疗设备要求初级-次级耐压3000V以上。
2. 结构特性
   • 引脚间距：需与PCB焊盘匹配，常见有2.54mm、1.27mm等规格。
   • 安装高度：超薄设备可能要求变压器高度≤3mm。
3. 环境适应性
   • 温度范围：工业级器件需支持-40℃~+125℃。
   • 防潮等级：户外设备应选择符合IP67标准的产品。

七、使用贴片变压器的注意事项

1. 焊接温度控制
   贴片变压器多采用塑料封装，过高的回流焊温度可能导致变形。建议根据数据手册设置炉温曲线，例如无铅工艺峰值温度不超过260℃。
2. 避免机械应力
   由于磁芯脆弱，PCB布局时应远离板边或连接器，防止组装时受到挤压。
3. 散热设计
   大功率变压器需在PCB上预留散热孔，或通过铜箔铺地加强导热。例如，10W以上的器件可能需要额外添加散热片。
4. 电磁兼容（EMC）优化
   • 在初级与次级线圈间增加屏蔽层，减少漏磁干扰。
   • 输入/输出端并联RC吸收电路，抑制电压尖峰。

贴片变压器虽小，却在现代电子设备中扮演着不可替代的角色。它让电源模块得以藏身于方寸之间，让信号传输更加纯净可靠。从人手一部的智能手机到飞驰的新能源汽车，这些微型“能量管家”正在用科技的力量，悄然推动着电子行业的进步。理解它的特性与使用方法，将帮助我们在设计电路时更好地发挥其潜力。
