肖特基二极管结构与工作原理

一、重新认识二极管

如果把电流比作车流，普通二极管就像只有一个闸口的收费站，虽然能控制单向通行，但车辆（电子）通过时会产生明显“拥堵”（压降）。而肖特基二极管则像配备智能ETC系统的多车道闸口，让电子快速通行，同时减少能量损耗。这种特性使其成为高频、高效电路中的关键元件。

与传统PN结二极管相比，肖特基二极管的核心差异在于：

• 结构不同：用金属-半导体接触替代P-N结
• 性能优势：正向压降低至0.15-0.45V
• 速度优势：反向恢复时间可短至纳秒级

二、核心结构解析

肖特基二极管由四大核心部分构成：
1. 金属层

• 常用材料：钼（Mo）、钛（Ti）、铂（Pt）
• 厚度范围：0.1-1μm（约为头发丝的1/700）
• 表面处理：镜面抛光（减少电子散射）

2. 半导体基板

• N型硅（常规应用）
• 碳化硅（SiC，高温/高压场景）
• 氮化镓（GaN，高频应用）

3. 势垒层
金属与半导体接触形成的天然屏障，厚度仅几个原子层，是控制电流单向流动的关键。

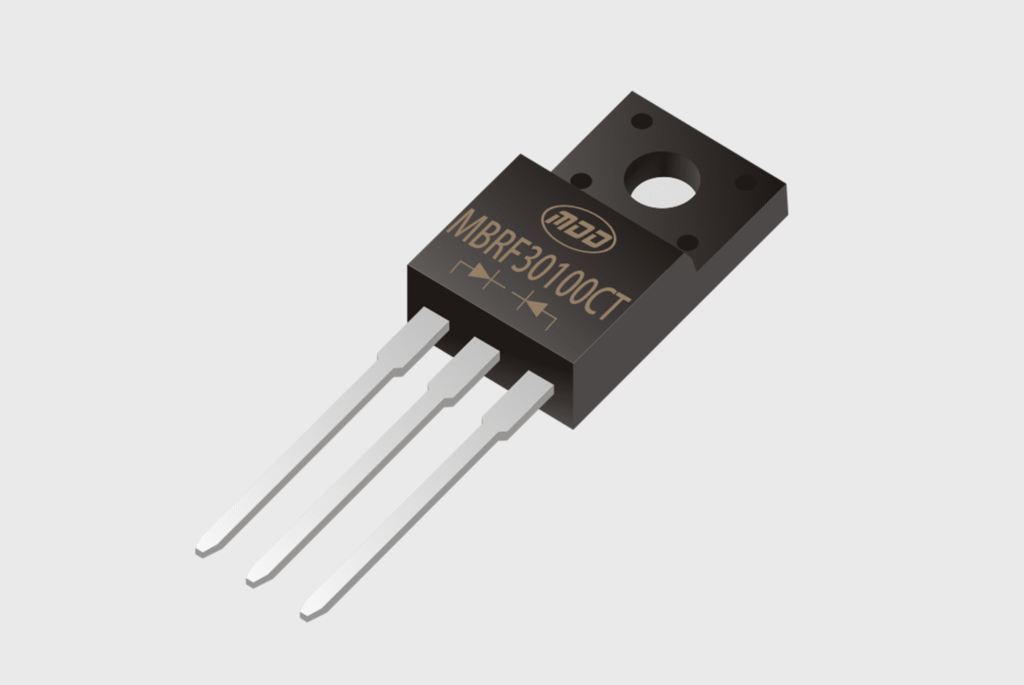

4. 封装结构

• DO-41（直插式通用封装）
• SMA/SMB（表贴高频封装）
• TO-220（大功率散热封装）

例如手机充电器中使用的肖特基二极管，其金属层与硅基板接触面积仅0.5mm²，却能承载5A电流。

三、工作原理揭秘

1. 正向导通
当金属端接正极、半导体接负极时：

• 金属中的自由电子越过势垒进入半导体
• 半导体中的电子被”抽”向金属端
• 形成从金属到半导体的单向电流

此过程无需PN结的载流子复合，因此导通压降极低。

2. 反向截止
当电压方向反转时：

• 势垒高度增加，形成高阻态
• 仅有少量热激发电子能穿越势垒（即反向漏电流）

3. 恢复特性
关断时没有PN结的少数载流子存储效应，因此能在纳秒级时间内恢复阻断状态。

四、关键性能参数

1. 正向特性

• 导通压降（Vf）：0.15-0.45V（硅基）
• 额定电流（If）：0.1-100A
• 浪涌电流（Ifsm）：可达额定值的10倍

2. 反向特性

• 反向耐压（Vr）：20-200V（常规型号）
• 漏电流（Ir）：μA级（25℃时）
• 温度系数：漏电流每升温10℃约翻倍

3. 动态特性

• 反向恢复时间（trr）：＜10ns
• 结电容（Cj）：1-100pF
• 热阻（Rθ）：1-10℃/W

五、典型应用场景

场景1：开关电源
在手机充电器的输出整流环节，肖特基二极管将高频交流转换为直流。其低导通压降可减少50%以上的整流损耗，避免充电器过度发热。

场景2：太阳能系统
光伏板的旁路二极管采用肖特基型，当某块电池板被遮挡时，能快速导通分流电流，防止形成热斑效应。其低压降特性可提升系统整体效率3%-5%。

场景3：射频电路
WiFi路由器的2.4GHz信号检波电路中，肖特基二极管利用其低结电容特性，能精确解调高频信号，同时避免信号衰减。

场景4：电机保护
电动工具的H桥驱动电路中，并联肖特基二极管吸收电机线圈的反向电动势。其快速响应能力可有效保护MOS管不被击穿。

六、选型决策指南

步骤1：确定电气需求

• 计算最大正向电流：I_avg=1.5×工作电流
• 选择耐压值：V_rrm=2×电路最高反向电压
• 考虑温度影响：高温环境需降低20%电流余量

步骤2：封装选择

• 消费电子：SOD-123（体积3.5×1.6mm）
• 工业设备：TO-247（支持100A电流）
• 高频应用：陶瓷封装（降低寄生电感）

步骤3：特殊需求

• 高温环境：选择碳化硅（SiC）基材
• 精密测量：低漏电流型号（Ir＜1μA）
• 空间受限：双二极管共阴/共阳封装

七、安装使用要点

1. 焊接规范

• 烙铁温度：300-350℃（含铅焊锡）
• 焊接时间：＜3秒/引脚
• 散热措施：大功率型号需预涂导热硅脂

2. 电路设计

• 并联使用：需串联均流电阻（0.1-0.5Ω）
• 过压保护：并联TVS二极管（击穿电压Vbr=1.2×Vr）
• 散热设计：每瓦功耗需要10cm²散热面积

3. 测试方法

• 正向测试：数字万用表二极管档，正常显示0.15-0.5V
• 反向测试：用可调电源逐步加压至Vr，监测漏电流
• 动态测试：示波器观察反向恢复波形（需专用测试电路）

八、常见问题处理

问题1：异常发热
可能原因：

• 实际电流超出额定值
• 散热片接触不良
• 存在高频振荡
  解决方案：
  ① 用电流钳测量工作电流
  ② 重新安装散热器并涂抹硅脂
  ③ 在引脚处串联磁珠吸收高频

问题2：反向击穿
现象：本应截止时仍有大电流通过
排查步骤：

1. 检查是否误接极性
2. 用耐压测试仪验证实际击穿电压
3. 确认电路是否存在电压尖峰

问题3：性能衰减
典型表现：导通压降逐渐增大
处理方案：

1. 对比新品测试参数
2. 检查是否长期超温运行
3. 更换时注意批次一致性

九、技术优化方向

当前改进重点包括：

• 材料创新：采用GaN-on-Si结构提升耐压能力
• 结构优化：沟槽型设计降低导通电阻
• 集成封装：将多个二极管与MOS管集成模块

肖特基二极管通过独特的金属-半导体结构，在电子世界中架起了一座“高速低耗”的能量桥梁。从手机充电器到卫星电源系统，这种元件以其卓越的高频特性和节能优势，持续推动着电力电子技术的进步。理解其工作原理并合理应用，能在提升设备性能的同时，为节能减排创造可观价值。无论是工程师的电路设计，还是普通用户手中的智能设备，肖特基二极管都在默默发挥着关键作用。
