电子式水位开关的结构与原理

一、重新定义水位监测

如果把水箱比作人体的胃，水位开关就像敏锐的“饱腹感神经”。传统浮球式开关如同机械的杠杆装置，仅能实现简单的通断控制；而电子式水位开关则像配备智能算法的监测系统，不仅能精确感知液位变化，还能适应复杂工况、抵抗环境干扰，并与其他设备协同工作。

这种升级体现在三个核心维度：

• 感知方式革新：从物理接触检测到非接触式测量
• 信号处理智能化：自动过滤虚假信号（如波浪扰动）
• 多模式输出：支持开关量信号、模拟量信号及数字通讯

二、核心结构剖析

典型的电子式水位开关由四大功能模块构成：

1. 传感探头

• 电容式探头：通过介电常数变化检测水位（通用型）
• 光电式探头：利用红外光折射率判断液面（高精度型）
• 超声波探头：测量液面到探头的距离（非接触式）
• 防护结构：
  • 食品级316不锈钢外壳（饮料生产线适用）
  • PTFE防腐涂层（化工储罐场景）

2. 信号处理单元

• 微处理器：搭载自适应滤波算法
• 温度补偿模块：消除介质温度影响
• 灵敏度调节电路：可设置0.1mm级检测精度

3. 输出接口组

• 继电器输出：直接控制水泵启停（负载能力10A/250V）
• 4-20mA模拟输出：连续反馈液位高度
• RS485通讯接口：支持Modbus协议组网

4. 状态指示系统

• LED双色指示灯：红/绿显示当前工作状态
• 蜂鸣报警器：声光提示异常工况
• 自检按钮：一键启动设备诊断

例如在热水器应用中，电容式探头通过感知水与空气的介电差异，能在0.5秒内判断水位是否达到设定值。

三、工作原理详解

第一阶段：信号采集
以光电式探头为例：

1. 探头内部分为发射端与接收端
2. 红外光线以特定角度射向透明棱镜
3. 无水时光线全反射至接收端
4. 当水面淹没棱镜时，光线折射入水中
5. 接收端光强变化触发检测信号

第二阶段：智能处理
原始信号需经过三重优化：

1. 波动过滤：消除由水流冲击引起的瞬时波动
2. 介质补偿：根据液体导电率/透明度自动调整阈值
3. 迟滞设置：防止水位在临界点频繁切换（如设定±3mm回差）

第三阶段：执行输出

• 单点控制：达到设定水位立即切断电源（如防止水满溢出）

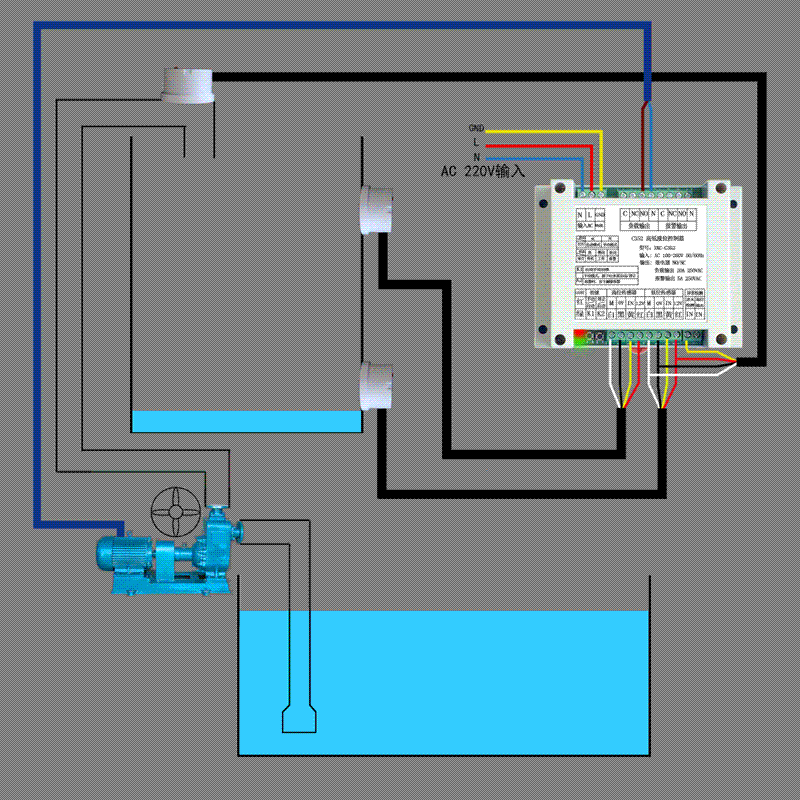

• 多点联控：配合多个探头实现分级控制（如低水位报警、启泵、高水位停泵）
• 模拟量输出：将液位高度线性转换为电流信号（如4mA=空罐，20mA=满罐）

整个过程响应时间可控制在0.2-2秒，比传统机械式开关快5倍以上。

四、关键性能参数

1. 检测精度

• 光电式：±1mm
• 电容式：±3mm
• 超声波式：±5mm（受环境温湿度影响）

2. 环境适应性

• 工作温度：-20℃~80℃（特殊型号可达150℃）
• 防护等级：IP68（可长期浸入水下）
• 抗压能力：10bar（深井泵场景需求）

3. 介质兼容性

• 导电液体：污水、酸碱溶液（需防腐型探头）
• 非导电液体：油类、液态化学品
• 粘稠介质：蜂蜜、胶水（需定期清洁探头）

4. 电气特性

• 供电电压：DC12-24V或AC110-220V
• 功耗：＜2W（节能型设计）
• 绝缘电阻：＞100MΩ（保障电气安全）

五、典型应用场景

场景1：家用电器
洗碗机的进水控制采用电容式探头，能准确判断水位是否达到设定高度。当检测到泡沫堆积造成的虚假水位时，自动延长排水时间直至真实液位下降。

场景2：农业灌溉
在大棚滴灌系统中，超声波探头悬挂于蓄水池上方。当水位低于0.5米时启动水泵补水，高于1.2米时自动关闭，同时通过LoRa无线模块向手机发送状态通知。

场景3：工业锅炉
蒸汽锅炉的缺水保护采用双探头冗余设计：主探头实时监测水位，备用探头检测探头是否失效。当水位低于危险线时，不仅立即停炉，还会联动安全阀释放压力。

场景4：污水处理
沉淀池安装耐腐蚀光电探头，可识别水面浮渣厚度。当浮渣层超过15cm时，自动启动刮泥机并记录异常时段，帮助优化处理工艺。

六、安装操作规范

安装四原则

1. 垂直安装：探头轴线与液面保持垂直（偏差＜5°）
2. 避让干扰：远离进水口、搅拌器等湍流源
3. 深度校准：使用定位支架固定探头浸入深度
4. 电气隔离：信号线与动力线分开走线（间距＞20cm）

调试流程
① 空载测试：未接触液体时确认输出为”无水”状态
② 满量程测试：将探头完全浸入液体验证信号切换
③ 灵敏度调节：通过电位器或软件设置检测临界值
④ 模拟异常：人为制造气泡/泡沫测试抗干扰能力

七、常见故障处理

问题1：误动作
现象：无水时显示有水，或水位未达即触发
排查步骤：

1. 检查探头表面是否附着污染物（水垢、油膜）
2. 用酒精棉清洁感应区域
3. 重新校准基准值

问题2：响应延迟
可能原因：

• 灵敏度设置过高导致信号振荡
• 液体粘度过大影响检测
• 处理器散热不良
  解决方案：
  ① 适当降低检测灵敏度
  ② 改用更适合的探头类型（如超声波式）
  ③ 改善设备通风条件

问题3：通讯中断
典型表现：无法远程读取液位数据
处理方案：

1. 检查接线端子是否氧化松动
2. 使用万用表测量总线电压（正常值2.5-3.3V）
3. 通过配置软件重新分配设备地址

八、选型决策指南

步骤1：明确介质特性

• 腐蚀性：选择哈氏合金探头+PTFE密封
• 透明度：浑浊液体优先选电容式
• 介电常数：油类等低介电介质需专用探头

步骤2：确定控制需求

• 单点控制：基础开关型（如水泵启停）
• 连续监测：模拟量输出型（需配显示仪表）
• 智能管理：带通讯接口型（支持集中监控）

步骤3：环境适配

• 高温环境：选用陶瓷封装探头
• 爆炸风险：选择本安防爆型
• 食品行业：通过3-A卫生认证

九、技术优化方向

当前技术改进聚焦于：

1. 多参数融合：集成温度、电导率检测功能
2. 自清洁设计：通过超声波振动自动祛除污垢
3. 无线供电：采用感应取电技术减少布线

某新型产品已实现：

• 在探头表面增加疏水涂层，减少水滴残留误差
• 通过AI算法识别16种常见故障模式
• 无接触式探头寿命达10年以上

十、实用效益案例

某自来水厂改造项目：

• 原系统：浮球开关+人工巡检
• 升级电子式水位开关后：
  → 爆管事故减少90%
  → 电能消耗降低18%（优化了水泵启停策略）
  → 值班人员从3班倒改为单班巡检
  → 数据自动记录满足ISO认证要求
  投资回收期：8个月
