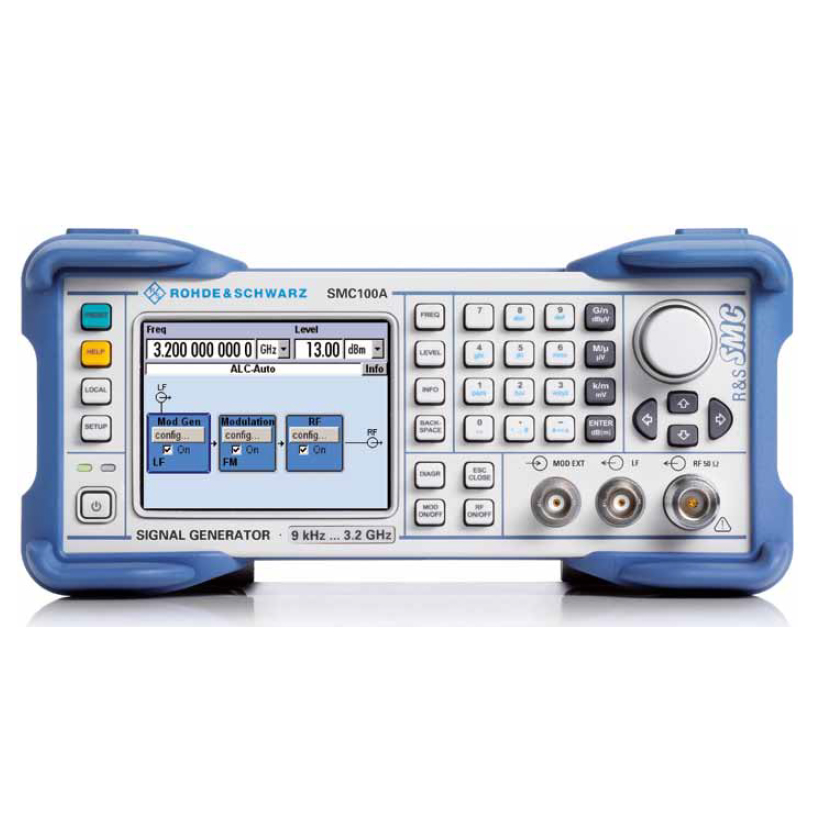

信号发生器的类型与特点

一、概述：理解信号发生器的本质

在电子技术领域，信号发生器如同交响乐团的指挥家，能够精确产生各种电子信号波形。这种设备通过生成不同频率、幅度和波形的电信号，为电子设备的测试、校准和研发提供基准信号源。从智能手机的通信模块到医疗设备的电路系统，从汽车电子到航空航天设备，几乎所有现代电子产品的研发和生产都离不开信号发生器的支持。

信号发生器的核心价值在于其可控制性和可重复性。工程师可以通过调节参数精确模拟真实环境中的信号特征，这对产品开发初期的功能验证至关重要。例如，在5G基站研发中，工程师需要模拟不同强度的无线信号来测试接收灵敏度；在医疗设备生产中，需要生成特定频率的脉冲信号来验证心电图机的准确性。

二、信号发生器的类型与特点

2.1 函数发生器

作为最基础的信号发生器类型，函数发生器能够产生正弦波、方波、三角波等标准波形。其频率范围通常在1MHz以内，适用于基础电路实验和教学演示。某品牌的教育型函数发生器，具备触摸屏操作界面和自动量程功能，特别适合高校实验室使用。

2.2 射频信号发生器

工作频率可达40GHz的射频信号发生器，是通信设备研发的核心工具。某型号产品采用直接数字合成（DDS）技术，在6GHz频段可实现0.001Hz的频率分辨率，能够精确模拟5G NR信号的载波特性。

2.3 任意波形发生器

这类设备的突破性在于其波形自定义功能。工程师可以通过配套软件绘制任意波形，如模拟心脏起搏脉冲或雷达调制信号。某高端型号支持16位垂直分辨率，能够重构复杂的环境噪声信号。

2.4 脉冲发生器

在数字电路测试领域，脉冲发生器可产生纳秒级精度的脉冲信号。某实验室级设备具有可调上升时间（最快达35ps）和脉冲宽度（1ns-10s），广泛应用于存储器芯片的时序测试。

三、核心工作原理剖析

现代信号发生器普遍采用直接数字频率合成（DDS）技术。该技术通过数字方式生成波形数据，再经数模转换器输出模拟信号。以某型号的DDS架构为例，其核心包含相位累加器、波形存储器和DAC模块，能够在1μs内完成频率切换。

时钟源精度直接影响信号质量。铷原子钟的频率稳定度可达1e-11/天，而普通晶体振荡器通常在1e-6量级。某实验室级信号发生器采用双恒温槽OCXO设计，在-10°C至+55°C环境温度下仍能保持优异的相位噪声性能。

调制功能是现代设备的重要特征。某射频信号发生器支持AM/FM/PM调制，其内部调制带宽可达100MHz，能够精确模拟卫星通信中的多普勒频移效应。

四、典型应用场景分析

4.1 通信系统测试

在基站设备研发中，工程师使用矢量信号发生器模拟5G NR信号。某测试案例显示，通过设置256QAM调制和100MHz带宽，可有效验证接收机的误码率性能。载波频率精度需控制在±0.1ppm以内以满足协议要求。

4.2 医疗电子验证

医疗设备制造商使用低频信号发生器验证心电图机性能。通过输出0.05Hz-100Hz的模拟心电信号，配合共模抑制比测试，确保设备符合60601-2-27医疗标准。某三甲医院的设备维护记录显示，定期使用1mV/60Hz信号校准可降低25%的误诊风险。

4.3 汽车电子检测

在车载雷达测试中，77GHz毫米波信号发生器配合目标模拟器，可构建虚拟的车辆追尾场景。某汽车电子实验室的测试数据显示，通过调整多普勒频移（±500kHz）和延迟时间（1ns步进），能够精确模拟30-150km/h的相对车速。

4.4 工业控制系统

PLC设备制造商使用隔离型信号发生器进行抗干扰测试。某自动化生产线测试方案中，在4-20mA信号通道上叠加10Vp-p的50Hz干扰信号，验证PLC输入模块的噪声抑制能力，确保系统在强电磁环境下稳定工作。

五、设备选型的关键要素

5.1 频率范围选择

对于基础应用，0-30MHz的函数发生器即可满足需求；而微波设备测试需要40GHz以上的射频信号源。某半导体厂商的5G芯片测试方案显示，选择覆盖n257频段（26.5-29.5GHz）的信号发生器至关重要。

5.2 信号质量指标

相位噪声是高频设备的核心参数。某型号在1GHz载波、10kHz偏移处的相位噪声达-146dBc/Hz，比普通机型提升15dB。谐波失真应低于-50dBc，特别是在音频设备测试中，需特别注意二次谐波抑制。

5.3 功能扩展需求

现代设备普遍支持LXI远程控制协议。某自动化测试系统通过SCPI指令实现多台信号源的同步控制，测试效率提升40%。对于复杂调制场景，建议选择支持IQ调制和数字预失真的型号。

5.4 经济性考量

在预算有限时，可考虑模块化仪器方案。某研究所采用PXIe架构的信号发生器模块，在保持-90dBc谐波失真的同时，成本比传统机箱式设备降低60%。但需注意模块化设备的通道密度和散热限制。

六、使用与维护要点

6.1 校准周期管理

建议每12个月进行计量校准，高频设备应缩短至6个月。某第三方检测机构的数据表明，定期校准可使信号幅度精度维持在±0.5dB以内。校准后需保存完整的溯源证书和修正值表。

6.2 阻抗匹配原则

在连接50Ω测试系统时，需使用符合IEC61169标准的射频线缆。某实验室测试发现，使用普通音频线缆传输1GHz信号会导致6dB的额外损耗。对于高功率应用，建议采用N型或SMA型连接器。

6.3 散热与环境控制

持续输出大功率信号时，应确保设备周围有20cm以上的散热空间。某企业测试中心的数据显示，环境温度每升高10°C，信号发生器的频率稳定度会下降一个数量级。建议在23±5°C、湿度<80%的环境中使用。

6.4 安全操作规范

连接被测设备前，务必确认输出信号的电压范围。某维修案例显示，误将30Vpp信号接入3.3V数字电路，导致价值20万元的FPGA开发板损坏。建议设置输出限幅保护，并养成”调零启动”的操作习惯。

通过系统了解信号发生器的技术特性和应用方法，工程师可以更高效地完成电子产品开发与测试任务。在实际工作中，应根据具体需求选择合适类型的设备，同时建立规范的维护流程，确保测试数据的准确性和可靠性。随着电子技术的持续进步，信号发生器将继续在技术创新中发挥不可替代的作用。
