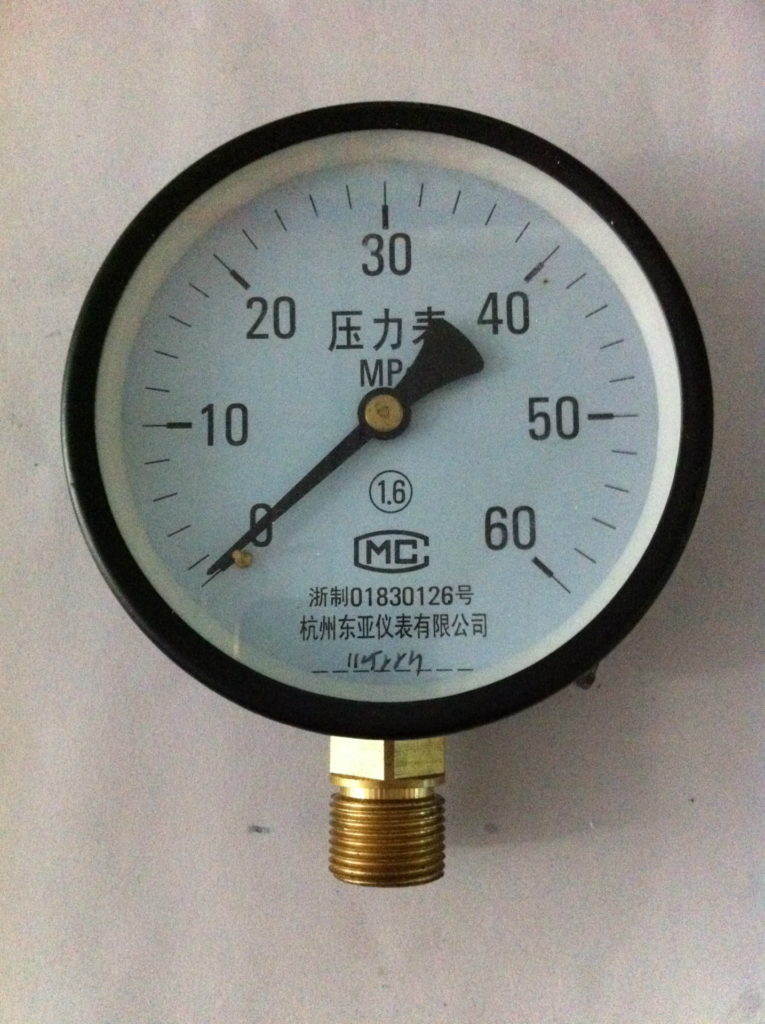

真空压力表的主要类型和特点

一、真空压力表的基本概念

真空压力表是一种用于测量低于大气压的负压或真空度的仪表，同时也能测量正压（如压力容器内的气压）。其核心功能是通过机械或电子方式将压力信号转化为可视读数，帮助用户监控密闭空间的压力状态。从实验室的真空干燥箱到工业冷冻机组的制冷系统，真空压力表以高精度和可靠性成为压力监测领域的“无声哨兵”。

二、结构与组成

真空压力表根据类型不同，结构有所差异，但通用型机械表通常包含以下部件：

1. 表壳：金属（如不锈钢）或塑料材质，保护内部元件并标有刻度盘。
2. 弹性元件：
   • 波登管：C形或螺旋形金属管，正压时伸展，负压时收缩。
   • 膜盒：两片波纹金属膜焊接成盒状，对微小压力变化敏感。
3. 指针与刻度盘：指针连接弹性元件，刻度盘标注压力单位（如kPa、MPa、psi）。
4. 连接接口：螺纹接口（如G1/4、M20×1.5）用于接入被测系统。
5. 阻尼装置（可选）：油液或气体阻尼器，减少指针抖动。

三、工作原理

以波登管式真空压力表为例：

1. 压力传导：被测介质通过接口进入波登管，管内压力变化导致波登管变形。
2. 机械传动：波登管末端通过连杆、齿轮组带动指针轴旋转。
3. 读数显示：指针在刻度盘上的位置对应实际压力值。
   • 正压测量：压力高于大气压时，波登管向外扩张，指针顺时针转动。
   • 真空测量：压力低于大气压时，波登管向内收缩，指针逆时针转动。

四、主要类型与特点

五、核心性能指标

1. 精度等级：表示测量误差范围，常见1.0级（误差±1%）、1.6级（±1.6%）。
2. 量程：仪表可测量的最小到最大压力范围（如-0.1~0 MPa）。
3. 过载能力：允许短暂承受的最大压力（通常为量程上限的1.3~2倍）。
4. 环境适应性：工作温度范围（-20℃~+60℃）、防护等级（IP54防尘防水）。
5. 响应时间：从压力变化到指针稳定的时间（机械表通常2~5秒）。

六、应用领域

1. 工业生产：
   • 真空包装机：监控包装袋内真空度，确保食品保质期。
   • 注塑机：检测模具腔内压力，防止产品缺陷。
2. 制冷与暖通：
   • 中央空调：测量制冷剂压力，判断系统是否泄漏。
   • 锅炉房：监测蒸汽管道压力，预防超压爆炸。
3. 医疗设备：
   • 负压吸引器：控制手术中的血液、体液抽吸压力。
   • 高压氧舱：实时显示舱内压力，保障患者安全。
4. 实验室：
   • 真空干燥箱：确保样品在设定真空度下脱水。
   • 化学反应釜：监测反应过程中压力变化，防止失控。

七、选型与安装指南

1. 选型参数：
   • 介质兼容性：腐蚀性介质（如氨气）需选不锈钢或氟塑料衬里仪表。
   • 量程选择：常规工作压力应处于量程的1/3~2/3区间（如常测-80kPa选-100~0kPa量程）。
   • 接口规格：匹配管道螺纹标准（如NPT美标、BSP英标）。
2. 安装规范：
   • 位置要求：竖直安装，避免倾斜导致机械误差；震动环境需加装减震支架。
   • 密封处理：螺纹接口缠绕生料带或涂抹密封胶，防止泄漏。
   • 缓冲保护：测量脉冲压力时，在接口前安装节流阀或缓冲管。

八、使用与维护

1. 日常操作：
   • 读数方法：保持视线与表盘垂直，避免视差误差。
   • 零点校准：未加压时指针应对准零位，偏差超过刻度1%需校准。
2. 校准周期：
   • 普通工业环境：每6个月校准一次。
   • 高精度实验室：每3个月或使用前校准。
3. 清洁保养：
   • 用软布擦拭表壳，禁止使用腐蚀性清洁剂。
   • 定期检查接口是否锈蚀，必要时涂抹防锈油。

九、常见故障与处理

1. 指针不动或卡滞：
   • 原因：波登管堵塞、齿轮组缺油或异物卡入。
   • 处理：拆开表壳清洁管路，润滑传动部件。
2. 读数偏差大：
   • 原因：弹性元件疲劳、温度变化导致材料形变。
   • 处理：送专业机构校准或更换新表。
3. 接口泄漏：
   • 原因：密封件老化、螺纹磨损。
   • 处理：更换O型圈或整体接口组件。
4. 表盘模糊：
   • 原因：长期暴露于油雾、酸碱气体导致刻度褪色。
   • 处理：更换表盘玻璃或整体表头。

十、安全注意事项

1. 超压防护：
   • 禁止在超过过载能力的压力下使用，防止弹性元件爆裂。
2. 介质限制：
   • 氧气系统必须使用禁油仪表，避免油脂遇氧爆炸。
3. 拆卸规范：
   • 卸压后再拆卸仪表，避免残留介质喷溅伤人。
4. 废弃处理：
   • 含汞仪表需按危险废物规程回收，禁止随意丢弃。

真空压力表以“压力之眼”的角色，默默守护着从工厂管道到医疗设备的压力安全。无论是确保一瓶罐头长期保鲜的真空度，还是监护高压氧舱内的生命体征，它用精确的刻度与可靠的机械结构，将无形的压力转化为直观的数据。理解其原理与使用方法，既能帮助操作者规避风险（如制冷系统泄漏的早期预警），也为设备维护者提供了故障排查的实用工具（如判断波登管是否失效）。科学选型、规范操作、定期维护，方能使这一“压力语言翻译器”在复杂工况中始终精准如一。
