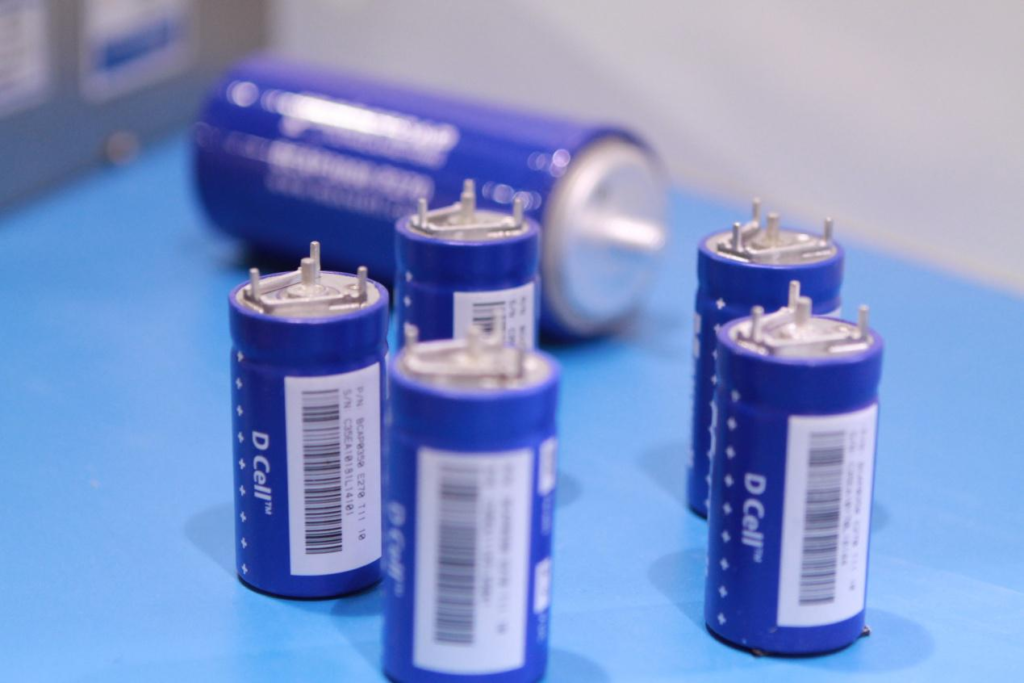

超级电容的结构和材料及特点

一、超级电容的基本概念

超级电容（Supercapacitor），学名“电化学电容器”，是一种介于传统电容器与电池之间的新型储能器件。它能在极短时间内完成充放电过程，同时具备数万次至数十万次的循环寿命，被誉为“储能领域的短跑冠军”。从新能源汽车的能量回收系统到风力发电机的功率调节，超级电容以独特的性能填补了高功率、短时储能的空白。

二、核心结构与材料

超级电容的核心结构由以下部分组成：

1. 电极：
   • 活性材料：多孔碳材料（如活性炭、碳纳米管）、金属氧化物（如二氧化钌）或导电聚合物。
   • 集流体：铝箔或镍箔，用于收集和传导电荷。
2. 电解质：
   • 液态电解质：如硫酸钾水溶液、有机电解液（乙腈+四氟硼酸四乙基铵）。
   • 固态电解质：凝胶状聚合物，用于柔性或微型设备。
3. 隔膜：多孔绝缘材料（如聚丙烯），防止正负极直接接触，同时允许离子通过。
4. 外壳：铝壳或塑料封装，具备耐压和防漏液功能。

三、工作原理

超级电容的能量存储基于两种机制：

1. 双电层效应（EDLC）：
   • 当电极与电解质接触时，电荷在电极表面形成纳米级的正负离子层（类似两块磁铁吸附铁屑）。
   • 充电时，电子通过外电路进入负极，正离子向负极迁移；放电时过程反向。
2. 赝电容效应：
   • 部分材料（如金属氧化物）在电极表面发生快速氧化还原反应，额外储存电荷。
   • 该效应可提升能量密度，但可能牺牲部分循环寿命。

四、性能特点

五、主要应用领域

1. 交通领域：
   • 公交车启停系统：在车辆刹车时回收能量，启动时快速释放，降低油耗20%~40%。
   • 有轨电车无接触供电：在站台充电30秒即可支持车辆行驶至下一站点。
2. 工业领域：
   • 起重机能量回收：将下放重物的势能转化为电能储存，减少电网冲击。
   • UPS不间断电源：为服务器提供数秒至数分钟的应急供电，直至柴油发电机启动。
3. 新能源领域：
   • 风力发电机变桨控制：在风速突变时快速调节叶片角度，保护设备安全。
   • 光伏系统功率平滑：消除光照波动导致的输出功率波动。
4. 消费电子：
   • 相机闪光灯：替代传统电解电容，实现更快的充电速度和更稳定的亮度。
   • 智能电表：在电网断电时维持时钟和内存数据。

六、优势与局限性

1. 优势：
   • 超长寿命：充放电50万次后容量仍可保持80%以上。
   • 低温性能：-40℃环境下仍能正常工作，适合极地科考设备。
   • 绿色环保：不含重金属，生产过程污染低。
   • 免维护：无需像电池般定期充放电维护。
2. 局限性：
   • 能量密度低：储能量仅为锂电池的1/10，不适合长时间供电。
   • 自放电率高：静置30天可能损失20%~50%电量。
   • 成本较高：每千瓦时成本约为锂电池的2~3倍。

七、选型与使用指南

1. 选型参数：
   • 额定电压：单体的典型值为2.5V~3.0V，需串联使用以提高电压（如6个单体串联获得15V）。
   • 容量（F）：根据能量需求选择，常见1F~5000F。
   • 内阻（ESR）：影响放电功率，低内阻型号适用于高倍率场景。
2. 安装注意事项：
   • 电压均衡：串联使用时需加装均压电路，防止单体过压损坏。
   • 散热设计：高功率充放电时表面温度可达60℃，需保留散热空间。
   • 防反接保护：反向电压超过1V可能永久损坏器件。
3. 维护要点：
   • 存储条件：长期存放应保持30%~70%电荷，温度低于35℃。
   • 清洁方法：用酒精擦拭外壳，避免液体渗入电极。
   • 寿命评估：每两年测试一次容量和内阻，衰减超过30%建议更换。

八、常见问题与解决方案

1. 容量下降过快：
   • 原因：长期过压使用导致电解质分解。
   • 处理：检查充电电压是否超标，更换受损单体。
2. 外壳鼓胀：
   • 原因：过温或过流引发气体生成。
   • 处理：立即停止使用，更换电容并改善散热条件。
3. 漏电流异常：
   • 原因：隔膜破损或电解质污染。
   • 处理：测量静置电压下降速度，异常时更换电容。

九、技术发展现状

当前主流技术聚焦于提升能量密度与降低成本：

1. 电极材料优化：
   • 采用石墨烯/活性炭复合材料，比表面积提升至2000㎡/g以上。
2. 混合型设计：
   • 超级电容与锂电池并联使用（如中国中车的储能式轻轨），兼顾高功率与高能量。
3. 固态电解质突破：
   • 美国科研团队开发出耐高压（4V）固态电解质，能量密度提升至50Wh/kg。

十、安全使用规范

1. 充电控制：
   • 使用恒压限流充电器，禁止超过标称电压的10%（如2.7V单体最高充至3.0V）。
2. 过载保护：
   • 持续放电电流不宜超过额定值的3倍（如300A电容持续放电≤900A）。
3. 故障处置：
   • 发生漏液时立即断电，用沙土吸附液体并通风换气。

超级电容以“闪电充放”与“长寿基因”重塑了储能技术的边界。从港口巨型吊机的节能改造到智能手表的瞬间唤醒，它用物理级的稳定性和化学级的能量密度，在细分领域开辟出不可替代的应用场景。理解其特性与局限，既能帮助工程师优化系统设计（如混合储能系统的电容-电池配比），也为普通用户提供了延长设备寿命的实用指南（如正确维护相机闪光灯电容）。在追求高效与可持续的今天，这一“能量缓冲器”正持续释放着独特的科技魅力。
