跌落式熔断器的组成与优点

一、跌落式熔断器的基本概念

跌落式熔断器（Drop-out Fuse）是一种用于电力系统的过电流保护装置，常见于10kV配电线路、变压器高压侧等场景。其核心功能是通过熔丝的熔断动作切断故障电流，并在熔断后通过机械结构使熔管自动跌落，形成明显的可见断开点。因其结构简单、成本低廉、维护方便，被誉为“电力线路的保险丝卫士”。

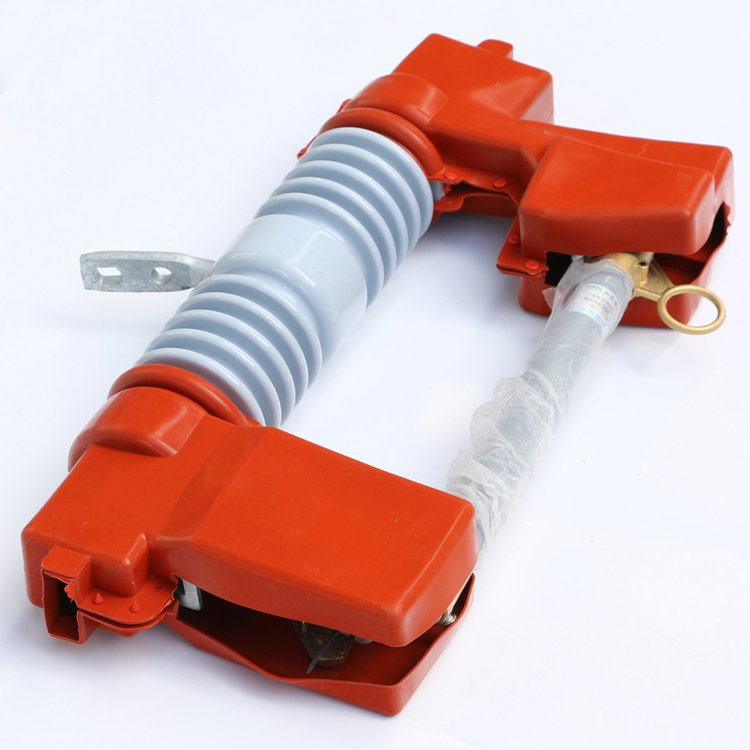

二、结构与组成

跌落式熔断器由以下关键部件构成：

1. 熔管：绝缘材料（如玻璃纤维增强塑料）制成的管状外壳，内部填充灭弧介质（石英砂）。
2. 熔丝：低熔点合金丝，串联在电路中，过载或短路时熔断。
3. 上下触头：固定于绝缘支架上的金属接头，用于连接电路。
4. 灭弧装置：通过熔管内部的狭缝或灭弧管加速电弧熄灭。
5. 安装支架：通常由绝缘子支撑，固定在电线杆或设备框架上。

三、工作原理

1. 正常状态：
   • 熔丝未熔断时，熔管通过弹簧张力或自重紧贴上下触头，电路导通。
   • 电流通过熔丝和熔管形成闭合回路。
2. 故障状态：
   • 当电流超过熔丝额定值时，熔丝发热熔断，产生电弧。
   • 灭弧介质在电弧高温作用下分解气体，压缩电弧并使其快速熄灭。
   • 熔丝熔断后，熔管失去拉力，在重力作用下自动跌落，悬挂于支架下方，形成可见的断开点。

四、主要特点与优势

1. 快速切断故障：熔丝熔断时间短，可有效防止设备烧毁或火灾。
2. 可视断点：熔管跌落提供明确的断开指示，便于故障定位。
3. 经济实用：成本仅为断路器的1/5~1/10，适合配电线路普及使用。
4. 维护简便：更换熔丝无需专用工具，普通电工即可操作。
5. 适应性强：可在户外恶劣环境（风雨、低温）下长期稳定工作。

五、应用场景

1. 配电线路保护：
   • 用于10kV架空线路的分支或末端，保护变压器、电缆等设备免受过载或短路损害。
2. 变压器保护：
   • 安装在配电变压器高压侧，作为主保护装置。
3. 电容器组保护：
   • 控制电力电容器组的投切，防止谐波或涌流冲击。
4. 临时用电设备：
   • 为临时施工用电提供快速断电保护。

六、选型与安装要点

1. 选型参数：
   • 额定电压：需高于线路最高工作电压（如12kV用于10kV线路）。
   • 额定电流：根据负载电流选择，通常为变压器额定电流的1.5~2倍。
   • 开断能力：需大于线路可能出现的最大短路电流。
2. 安装规范：
   • 角度要求：熔管轴线与垂直方向夹角宜为15°~30°，确保熔断后可靠跌落。
   • 间距要求：相邻熔断器间距≥500mm，防止电弧串联。
   • 接地保护：金属支架需可靠接地，接地电阻≤10Ω。
   • 操作顺序：合闸时先接通上触头，再压下下触头；拉闸则相反。

七、常见故障与处理方法

1. 熔管未跌落但已熔断
   • 原因：熔管卡滞、弹簧失效或触头氧化。
   • 处理：用绝缘棒轻敲熔管，若仍不脱落则断电后手动拆卸更换。
2. 非故障性熔断
   • 原因：熔丝选型过小、接触不良导致局部过热。
   • 处理：重新计算负载电流并更换合适熔丝，打磨触头接触面。
3. 熔管异常烧毁
   • 原因：灭弧介质受潮、电弧持续时间过长。
   • 处理：更换干燥熔管，检查线路短路点。
4. 触头接触不良
   • 原因：金属氧化或机械变形。
   • 处理：用砂纸打磨触头，调整弹簧压力。

八、维护与保养

1. 定期巡检：
   • 每月检查熔管是否完整、触头有无烧蚀、绝缘子是否清洁。
   • 雷雨季节后重点检查灭弧介质是否受潮。
2. 熔丝更换规范：
   • 必须断电操作，使用同规格熔丝，禁止用铜丝替代。
   • 更换后测量接触电阻，确保≤500μΩ。
3. 年度预防性试验：
   • 包括绝缘电阻测试（≥300MΩ）、工频耐压试验（42kV/1min不击穿）。

九、与其他保护装置的对比

十、安全操作注意事项

1. 操作工具：必须使用额定电压匹配的绝缘操作杆。
2. 防护装备：穿戴绝缘手套、护目镜，防止电弧灼伤。
3. 天气限制：雷雨、大风天气禁止进行熔丝更换作业。
4. 断电确认：操作前验电，确保线路无残余电压。

跌落式熔断器虽结构简单，却在电力系统中承担着“安全防线”的重任。从乡村配电变压器到城市架空线路，它以高性价比和可靠性守护着电网的稳定运行。理解其原理与维护要点，既能帮助电力工作者快速排查故障（如熔管未跌落导致的假断电），也为日常用电安全提供了基础保障。科学选型、规范操作、定期维护，方能确保这一“电力卫士”在关键时刻精准响应，为千家万户的光明保驾护航。
