限位开关的类型与应用场景

一、限位开关的运作奥秘

1. 基础定义
限位开关（Limit Switch）是一种通过机械触发改变电路通断状态的机电装置。其核心功能是检测物体是否到达预定位置，进而触发停止、转向或报警等动作。就像足球场上的边线裁判，当设备运动“越界”时立即举旗示意。

2. 工作原理图解

• 触发阶段：运动部件触碰压杆/滚轮→传动机构带动内部簧片
• 动作阶段：簧片位移使触点断开/闭合→电路状态改变
• 信号输出：向控制系统发送开关量信号（通常为24VDC或220VAC）

以注塑机合模动作为例：

1. 模具移动至闭合位置→触发限位开关
2. 开关触点闭合→发送信号给PLC
3. PLC停止液压马达并启动保压程序

3. 关键性能参数

二、工业场景中的四大核心价值

1. 安全保障屏障
在起重机行走机构中，限位开关将移动范围限制在轨道两端0.5米内。某物流中心统计显示，加装双冗余限位系统后，碰撞事故减少83%。其防护原理包括：

• 硬限位：最终物理止停（如机械挡块+限位开关）
• 软限位：提前预警位置（预留10%-15%缓冲距离）

2. 流程控制节点
自动包装机的推料装置通过3个限位开关实现：

• 原点检测：确认推杆复位
• 中间定位：控制推进行程
• 终点停止：防止过度伸出
  这种三级控制使定位精度达到±0.2mm。

3. 设备保护机制
数控机床主轴箱配备上下限位：

• 上限位防止刀库碰撞（保持50mm安全距离）
• 下限位避免钻头过度下压（设置Z轴零点）
  某加工中心数据显示，合理设置限位可使主轴维修率降低45%。

4. 状态监测窗口
立体仓库堆垛机的水平行走机构中，间隔2米布置的限位开关不仅控制行程，还能通过触发顺序判断设备实际位置，实现低成本定位监控。

三、主流类型与适用场景

1. 机械式限位开关

• 摆杆式：
  • 典型型号：欧姆龙WLCA2
  • 特点：360°可调摆臂，适合多方向触发
  • 场景：AGV小车防撞检测

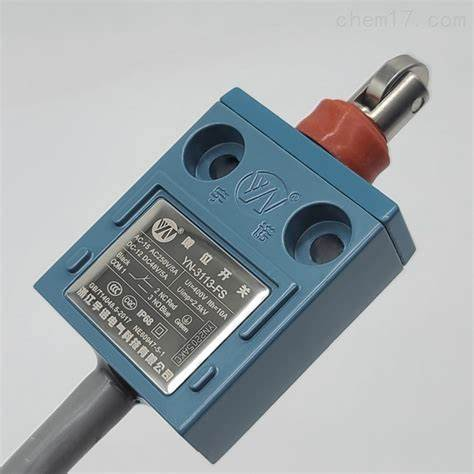

• 滚轮柱塞式：
  • 动作行程：1-30mm
  • 优势：耐侧向力强
  • 应用：传送带物料到位检测

2. 接近式限位开关

3. 特种应用型号

• 防爆型：符合Ex d IIC T6标准，用于石化罐区
• 耐高温型：硅胶密封+陶瓷外壳，耐受200℃环境（玻璃窑炉）
• 防水型：IP68防护+不锈钢壳体，适应水产加工设备

四、选型五步法则

1. 明确动作特性

• 直动式（垂直触发）VS 旋转式（侧向触发）
• 瞬时动作（快动触点）VS 保持型

2. 计算力学参数

• 操作力 = 运动部件质量 × 加速度 + 安全系数（通常取1.5）
• 以10kg的机械臂末端为例：
  操作力 = 10kg×0.3m/s²×1.5 ≈ 4.5N → 选5-8N规格

3. 电气参数匹配

• 触点类型：常开（NO）/常闭（NC）/转换触点
• 负载能力：阻性负载可直接控制，感性负载需留3倍余量

4. 环境适应性评估

5. 安装方式选择

• 基座安装：标准DIN导轨或螺栓固定
• 位置调节：选择带腰型孔或万向支架的型号

五、安装调试实战指南

1. 机械安装规范

• 定位原则：
  ① 触发位置 = 设备极限位置 – 安全余量（通常5-10mm）
  ② 调整触发角度，确保垂直施力（偏差≤5°）
• 防松措施：
  ① 使用弹簧垫圈+螺纹胶
  ② 振动场合加装橡胶垫片

2. 电气接线要点

• 信号线处理：
  ① 控制线远离动力线路（间距≥30cm）
  ② 使用屏蔽线并单端接地
• 保护电路设计：
  ① 感性负载并联RC吸收电路（通常0.1μF+100Ω）
  ② 直流负载加装续流二极管

3. 现场调试流程

1. 手动触发测试：确认触点动作声响清脆
2. 空载行程测试：检查信号响应时间（应≤50ms）
3. 负载联动测试：观察设备制动距离是否符合预期
4. 冗余校验：双限位系统需测试主备切换功能

六、维护保养与故障应对

1. 周期性维护计划

2. 常见故障处理

• 信号不稳定：
  • 检查触点氧化（用砂纸打磨）
  • 调整操作力（过松易抖动，过紧导致迟滞）
• 机构卡阻：
  • 清理异物（如金属碎屑）
  • 润滑转轴（使用高温油脂）
• 误触发：
  • 加装防撞挡板（避免意外触碰）
  • 调整安装位置（避开振动源）

3. 升级改造方案
老旧设备可通过：

• 加装信号指示灯（实时显示开关状态）
• 更换高精度微动开关（提升定位准确性）
• 增设无线传输模块（实现远程状态监控）

限位开关以其可靠性与经济性，在工业生产中持续发挥着不可替代的作用。从简单的机械防撞到复杂的流程控制，这个看似普通的装置守护着无数设备的运行安全。在智能制造快速发展的今天，合理选用和科学维护限位开关，不仅是保障生产安全的基础要求，更是提升设备效能的智慧选择。建议使用者根据实际工况选择适配型号，建立预防性维护制度，让这个“机械守门员”在设备的每个关键位置站好安全岗。
