水泥电阻的结构以及优缺点

1. 什么是水泥电阻？

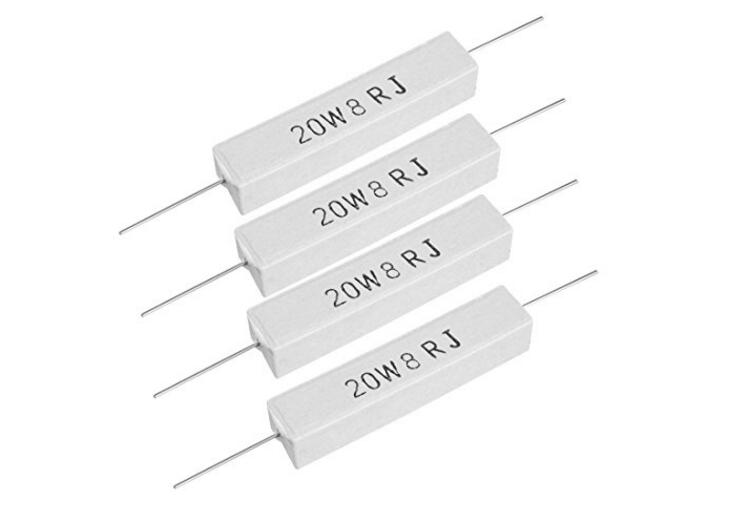

水泥电阻是一种大功率线绕电阻器，外部由耐火水泥封装，内部为合金电阻丝绕制在陶瓷骨架上。其名称来源于封装材料——混合了硅酸盐的水泥浆，硬化后形成坚固的保护层。水泥电阻能承受高温、耐冲击，常用于电源、电机控制等需要高功率耗散的电路中，被称为“电路中的刹车片”。

2. 水泥电阻的结构是怎样的？

典型水泥电阻由四部分组成：

• 电阻丝：镍铬或康铜合金制成，决定阻值和功率。
• 陶瓷骨架：支撑电阻丝，具有良好绝缘性和耐高温性。
• 水泥封装层：保护内部结构，散热并阻燃。
• 引脚：两端镀锡或铜制的金属引线，用于焊接在电路板上。

3. 水泥电阻的工作原理是什么？

当电流通过电阻丝时，电能转化为热能，电阻通过自身材料消耗多余功率。水泥封装层将热量均匀散发到空气中，避免局部过热烧毁。例如，在电源电路中，若负载突然减小，水泥电阻可吸收过剩电能，防止电压飙升损坏其他元件。

4. 水泥电阻和普通电阻有什么区别？

• 功率容量：水泥电阻功率通常为5W~50W，远超普通电阻（0.25W~5W）。
• 散热能力：水泥封装散热性更好，可长时间工作于高温环境。
• 耐用性：耐受震动、潮湿和化学腐蚀，适合工业场景。
• 体积：因功率需求，体积较大，占用电路板空间多。

5. 水泥电阻有哪些优点？

• 高可靠性：水泥层保护内部结构，寿命长达10年以上。
• 安全性高：阻燃材料可防止起火，适合高电压场景。
• 成本低：结构简单，生产工艺成熟，价格低廉。
• 易安装：引脚可直接焊接或固定在散热片上。

6. 水泥电阻的缺点是什么？

• 体积大：不适合高密度集成电路板。
• 精度低：阻值误差通常为±5%~±10%，低于精密金属膜电阻。
• 热噪声大：高温下可能影响敏感信号电路。

7. 水泥电阻有哪些常见类型？

根据封装和用途分类：

• 普通型：长方体水泥封装，引脚轴向引出（如RX24系列）。
• 铝壳散热型：外部加装铝制散热片，功率可达50W以上。
• 无感型：特殊绕制工艺减少电感，用于高频电路。
• 可调型：带滑动触点，可手动调节阻值（较少见）。

8. 水泥电阻常用于哪些场景？

• 电源电路：作为泄放电阻、限流电阻或假负载。
• 电机控制：吸收电机刹车时产生的反向电动势。
• 汽车电子：用于车载充电器、灯光系统的过流保护。
• 工业设备：变频器、电焊机中的功率分配与缓冲。

9. 如何选择水泥电阻的型号？

选型需关注以下参数：

• 额定功率：根据电路最大功耗选择，建议留1.5倍余量。
• 阻值范围：常见1Ω~10kΩ，按电路需求匹配。
• 尺寸：根据安装空间选择（如10mm×30mm标准尺寸）。
• 耐压等级：高压电路需选耐压500V以上型号。
  例如，某电源需10Ω/10W电阻，可选RX24-10Ω-10W。

10. 如何用万用表检测水泥电阻好坏？

步骤：

1. 断电：确保电路无电流通过。
2. 拆下电阻：避免并联元件干扰测量。
3. 测阻值：万用表调至电阻档，两表笔接触引脚，实测值应在标称误差范围内。
4. 外观检查：若水泥层开裂、引脚锈蚀，即使阻值正常也建议更换。

11. 安装水泥电阻要注意什么？

• 散热空间：与周围元件至少保持5mm间距，避免热量积聚。
• 引脚处理：焊接时间不超过3秒，防止高温损坏内部结构。
• 固定方式：大功率电阻需用螺丝固定在金属机箱或散热片上。
• 避免悬空：防止震动导致引脚断裂。

12. 水泥电阻发热严重是否正常？

一定程度的发热是正常现象，但需注意：

• 温升标准：表面温度通常不超过150℃（手触烫手但可短暂停留）。
• 异常发热：若电阻冒烟、发红或散发焦味，应立即断电检查是否过载。
  提示：高温可能烫坏周围塑料件，建议加装隔热片。

13. 水泥电阻常见故障有哪些？如何解决？

• 开路故障：电阻丝熔断，表现为阻值无穷大——更换新电阻。
• 阻值漂移：长期高温导致电阻丝氧化——选择更高功率型号。
• 封装开裂：机械冲击或冷热循环——更换并加强固定。
• 引脚锈蚀：潮湿环境导致接触不良——涂抹防氧化硅脂。

14. 能否用多个普通电阻替代水泥电阻？

在紧急情况下可临时替代，但需满足：

• 总功率达标：多个电阻并联后的总功率需大于原电阻功率。
• 阻值匹配：串联或并联后的等效阻值与原电阻一致。
• 散热条件：分散布置避免局部过热。
  注意：此方法仅限低电压、非关键电路，长期使用仍建议更换专用水泥电阻。

15. 如何延长水泥电阻的使用寿命？

• 降额使用：实际功率不超过额定值的60%。
• 环境控制：避免安装在密闭高温箱或粉尘多的区域。
• 定期检查：每半年测量一次阻值，清理表面灰尘。
• 避免过载：设计电路时加入保险丝或过流保护装置。
