整流器的工作原理与类型

1. 什么是整流器？

整流器是一种将交流电（AC）转换为直流电（DC）的电子装置。简单来说，它就像“电流的交通警察”，只允许电流单向流动，从而将原本来回波动的交流电“拉直”为方向固定的直流电。整流器广泛应用于手机充电器、电脑电源、汽车发电机、工业设备等领域，是电子电路中不可或缺的基础元件。

2. 为什么需要将交流电转为直流电？

大多数电子设备（如手机、电脑）内部芯片和元件需要稳定的直流电才能正常工作，而电网输送的电力通常是交流电。因此，整流器的作用类似于“适配器”，确保设备能安全、高效地获取所需电能。此外，直流电在储能（如电池充电）、电机调速等领域也有独特优势。

3. 整流器的工作原理是什么？

整流的核心依赖于半导体二极管的单向导电特性。二极管只允许电流从正极流向负极，阻断反向电流。例如：

• 在交流电的正半周（电流正向流动），二极管导通，电流通过；
• 在负半周（电流反向流动），二极管关闭，电流被阻断。
  通过多个二极管的组合，可以将交流电的负半周“翻转”或“利用”，最终输出脉动的直流电。

4. 整流器有哪些常见类型？

根据电路设计和输出效果，整流器主要分为：

• 半波整流器：仅利用交流电的正半周，效率低，但结构简单，适用于小功率设备（如电蚊拍）。
• 全波整流器：通过变压器中间抽头或桥式电路，利用正负半周，效率更高，常见于家电电源。

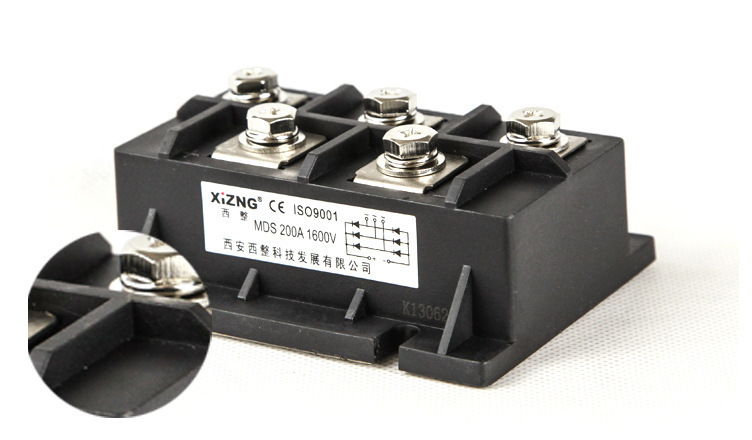

• 桥式整流器：由4个二极管组成桥形电路，无需变压器即可实现全波整流，应用最广泛（如手机充电器）。
• 可控硅整流器（SCR）：通过控制导通角度调节输出电压，多用于电机调速或大功率设备。

5. 半波整流和全波整流有什么区别？

• 输出波形：半波整流仅保留交流电的正半周，波形间隔大；全波整流将负半周“翻转”为正半周，波形更连续。
• 效率：半波整流的效率约为40%，全波整流可达80%以上。
• 成本：半波整流电路简单，成本低；全波整流需要更多二极管或变压器，成本略高。

6. 什么是“滤波电路”？它和整流器有什么关系？

整流后的直流电仍存在波动（称为“纹波”），可能干扰设备运行。滤波电路通常由电容、电感组成，作用类似于“水库”，储存电能并平滑波动。例如：

• 电容滤波：电容在电压高时充电，电压低时放电，减少电压波动。
• 电感滤波：电感通过阻碍电流变化来稳定输出。
  整流器与滤波电路共同组成完整的“电源适配器”，提供稳定的直流电。

7. 手机充电器里的整流器是如何工作的？

手机充电器内部通常包含以下步骤：

1. 交流电（220V）通过桥式整流器转换为脉动直流电；
2. 高频变压器将高压直流电降压；
3. 二次侧整流电路再次整流并滤波，输出稳定的低压直流电（如5V）。
   整个过程还涉及开关电源技术，以提高效率和减少体积。

8. 整流器在汽车中有哪些应用？

汽车中整流器主要用于两个场景：

• 发电机整流：汽车发电机输出交流电，通过整流器转为直流电，为电池充电并供电给车灯、音响等设备。
• 车载电子设备：如车载充电器、音响系统，内部整流器将点烟器的12V直流电转换为更低电压（如5V）。

9. 如何判断整流器是否损坏？

整流器故障的常见表现包括：

• 设备无法开机或充电；
• 电源输出电压不稳定（如手机充电时断时续）；
• 整流器发热严重，甚至冒烟；
• 用万用表检测时，二极管正反向电阻异常（正常应为单向导通）。
  若出现上述问题，建议更换整流器或检查相关电路。

10. 可控硅整流器和普通整流器有何不同？

可控硅（SCR）整流器的核心特点是“可控导通”。通过控制极（门极）施加触发信号，可以精确调节其导通时间，从而改变输出电压。例如：

• 电风扇调速器中，SCR通过调整导通角度控制电机电压，实现无级变速；
• 工业电镀设备中，SCR调节电流大小以满足工艺需求。
  相比之下，普通二极管整流器的输出电压不可调。

11. 整流器发热是什么原因？如何解决？

发热的常见原因包括：

• 过载：电流超过整流器额定值（如用小型整流器驱动大功率设备）；
• 散热不良：安装环境通风差或散热片脱落；
• 元件老化：二极管性能下降，内阻增大。
  解决方法：

1. 检查负载是否符合整流器规格；
2. 改善散热条件（如加装风扇）；
3. 更换老化元件。

12. 如何选择适合的整流器？

选型需考虑以下参数：

• 输入电压和频率：如家用220V/50Hz，工业380V；
• 输出电流需求：根据设备最大功耗计算（电流=功率/电压）；
• 反向耐压值：二极管能承受的最大反向电压，需高于输入电压峰值；
• 封装形式：分立式、模块化或集成芯片，视安装空间而定。
  例如，给12V/10A设备供电，需选择输出电流≥10A、耐压≥20V的桥式整流模块。

13. 什么是“谐波干扰”？整流器会引起这个问题吗？

谐波干扰是指非线性负载（如整流器）导致电网电流波形畸变，可能影响其他设备运行。例如：

• 大量LED灯使用整流电路，可能使电网中产生高频谐波；
• 工厂中多台大功率整流设备同时工作，可能干扰精密仪器。
  解决方法包括：加装滤波器、使用功率因数校正（PFC）电路等。

14. 再生能源系统中整流器起什么作用？

在太阳能发电或风力发电系统中：

• 太阳能板输出直流电，但需通过逆变器转为交流电并入电网；
• 若系统包含储能电池，则需整流器将交流电（如电网返送电）转为直流电储存。
  此外，部分小型风力发电机直接输出交流电，需整流后为电池充电。

15. 如何维护整流器以延长寿命？

• 定期清洁：清除灰尘、油污，避免散热不良；
• 检查连接端子：防止氧化或松动导致接触电阻增大；
• 避免潮湿环境：潮湿可能引发电容漏电或短路；
• 不过载使用：严格按额定参数运行。
  工业场景中，可每半年用万用表检测二极管性能。
