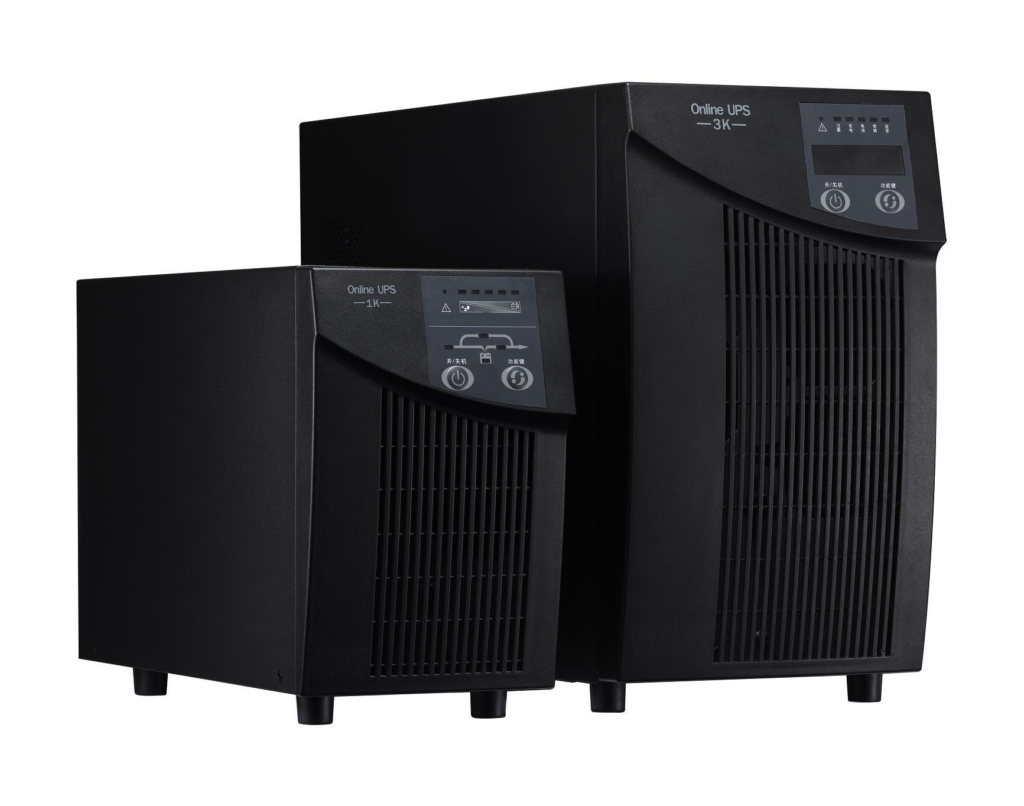

不间断电源（UPS）工作原理及应用场景

Q1：什么是不间断电源（UPS）？它有什么用？
A：不间断电源（Uninterruptible Power Supply，简称UPS）是一种能在市电中断时立即提供电能的装置。它像电力系统的“安全气囊”——当突然停电、电压不稳时，UPS能在几毫秒内切换为电池供电，防止设备断电损坏或数据丢失。常见应用场景包括保护电脑、服务器、医疗设备等关键设备。

Q2：UPS如何实现”不断电”？
A：其核心工作原理分三步：

1. 实时监测：持续检测输入电压和频率
2. 快速切换：市电异常时，10毫秒内启动逆变器（普通继电器需200毫秒）
3. 能量转换：将电池的直流电（DC）转为设备所需的交流电（AC）
   以电脑为例：当突然停电时，UPS内的铅酸电池通过逆变电路输出220V交流电，提供5-30分钟的应急供电时间。

Q3：UPS有哪些主要类型？
A：按工作模式可分为三类：

Q4：这些UPS各适合什么场景？
A：典型应用对比：

• 后备式
  ✅适用：家庭电脑、路由器
  ❌不适用：精密医疗设备
• 在线式
  ✅适用：数据中心、手术室设备
  ❌不适用：非关键性照明系统
• 在线互动式
  ✅适用：中小型企业服务器、监控系统
  ❌不适用：高频电压波动环境

Q5：UPS由哪些核心部件组成？
A：主要包含六个部分：

1. 整流器：将交流电转为直流电给电池充电（效率≥90%）
2. 逆变器：将电池直流电转为交流电（THD＜3%）
3. 蓄电池：常用阀控铅酸电池（循环寿命300-500次）
4. 静态开关：实现市电/电池供电无缝切换
5. 滤波电路：消除电压尖峰（抑制≥1000V/μs的浪涌）
6. 监控模块：LCD屏显示负载率、剩余时间等参数

Q6：如何计算需要多大容量的UPS？
A：四步选型法：

1. 统计负载功率：将所有设备额定功率相加（如电脑300W+显示器50W=350W）
2. 确定工作时间：一般建议备用15-30分钟
3. 计算电池容量：
   公式：电池容量(Ah)=（负载功率×备用时间）÷（电池电压×逆变效率）
   示例：350W负载需30分钟供电，使用12V电池，效率0.9：
   (350×0.5)/(12×0.9)=16.2Ah → 选择≥20Ah的电池
4. 预留余量：总容量增加20%-30%

Q7：安装UPS要注意哪些问题？
A：六大安装准则：

1. 环境要求：
   • 温度：0-40℃（每升高1℃，电池寿命减半年）
   • 湿度：30%-80%无凝露
2. 接线规范：
   • 电池线长度≤1.5米，线径≥6mm²（1000W机型）
   • 零火线不得接反
3. 负载限制：
   • 感性负载（如电机）功率不超过UPS额定50%
   • 禁止接激光打印机等冲击性负载
4. 通风散热：
   • 两侧预留≥10cm空间
   • 禁止覆盖散热孔
5. 接地保护：
   • 接地电阻＜4Ω
   • 与强电设备共地
6. 电池维护：
   • 新电池需充满12小时再使用
   • 每月深度放电一次（至30%容量）

Q8：UPS常见故障如何排查？
A：故障诊断速查表：

Q9：如何正确维护UPS？
A：分级维护计划：

• 每日检查
  ✔观察指示灯状态（绿色正常/红色告警）
  ✔听运行有无异常蜂鸣声
• 月度维护
  ✔清洁通风口灰尘（用吸尘器低档位）
  ✔测试电池电压（单节应≥12.6V）
• 年度维护
  ✔深度放电测试（记录实际供电时间）
  ✔更换老化电容（电解电容寿命5-8年）

Q10：UPS与发电机有何区别？
A：关键差异对比：

Q11：实际应用中有哪些经典方案？
A：两种典型配置案例：

1. 家庭办公方案复制市电 → 后备式UPS（600VA） → 电脑+路由器 配置建议： – 选用12V7Ah蓄电池×2 – 设置自动关机软件（剩余5分钟时保存文件）
2. 数据中心方案复制市电 → 在线式UPS（10kVA） → 服务器集群 → 并联柴油发电机（延迟启动） 关键参数： – 电池组：192V/200Ah（支持满载30分钟） – 配备SNMP卡实现远程监控

Q12：市场主流型号怎么选？
A：不同需求推荐型号（2023年参考）：

• 家庭办公：APC Back-UPS 650（后备式，￥400-600）
• 中小企业：山特TG-BOX 850（在线互动式，￥1500-2000）
• 工业场景：伊顿9PX6k（在线式，￥18000-25000）
• 特殊需求：
  • 高频机：科华FR-UK33（适合精密仪器，THD＜1.5%）
  • 模块化：华为UPS5000-E（支持热插拔，扩容灵活）
