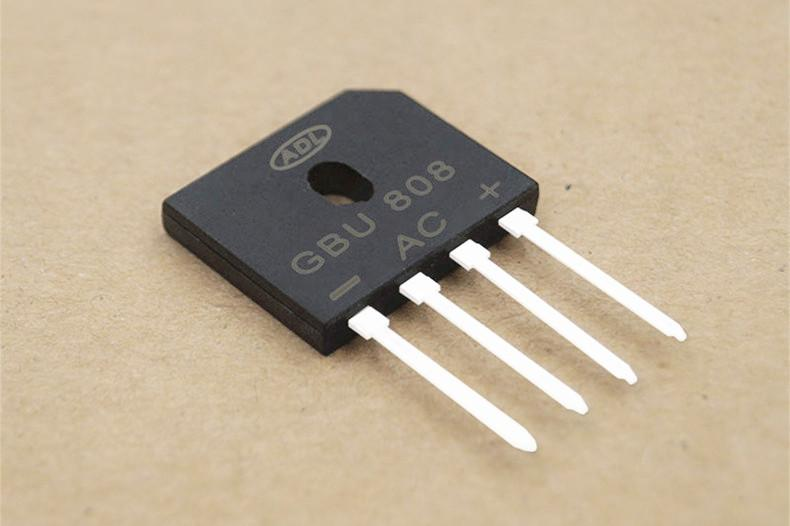

整流桥的作用及应用

Q1：什么是整流桥？它有什么作用？

A：整流桥（Bridge Rectifier）是一种将交流电（AC）转换为直流电（DC）的电子元件。想象一下家里的交流电插座输出的是”来回流动”的电流，而手机充电器需要”单向流动”的直流电——整流桥就扮演着这个”电流交通警察”的角色，它能让电流只朝一个方向流动。

Q2：整流桥是怎么工作的？

A：整流桥的核心原理基于二极管的单向导电性。它通常由4个二极管组成桥式结构：

• 当交流电正半周时：D1和D3导通，电流从A→D1→负载→D3→B
• 当交流电负半周时：D2和D4导通，电流从B→D2→负载→D4→A
  通过这种”接力”工作方式，无论输入电流方向如何变化，输出端始终能保持同一方向的电流。

Q3：整流桥由哪些部分组成？

A：一个标准整流桥包含：

1. 4个二极管：构成桥式结构
2. 交流输入端（通常标为AC或∽）
3. 直流输出端（标为+和-）
4. 封装外壳（常见有塑料封装和金属封装）
5. 散热结构（大功率型号配备散热片或安装孔）

Q4：整流桥有哪些常见类型？

A：按结构可分为：

• 全桥整流器：完整包含4个二极管，如KBU系列
• 半桥整流器：仅含2个二极管，需外接元件组成全桥
  按功率可分为：
• 小功率整流桥（<1A）：如DB107
• 中功率整流桥（1-10A）：如KBP210
• 大功率整流桥（>10A）：如GBJ1508

Q5：整流桥用在哪些场合？

A：典型应用包括：

1. 电源适配器：手机/笔记本充电器内部
2. 家电控制板：空调、洗衣机的主控电路
3. 工业设备：电焊机、电机驱动装置
4. 照明系统：LED驱动电源
5. 汽车电子：车载充电器

Q6：如何选择合适的整流桥？

A：选型时需关注五个关键参数：

1. 反向峰值电压（VRRM）：至少是输入电压峰值的1.5倍
   • 例：220V交流电的峰值约311V，应选500V以上型号
2. 平均整流电流（Io）：需留出20%余量
   • 若负载需要5A电流，应选≥6A的整流桥
3. 封装形式：小电流用DIP封装，大电流用螺栓式
4. 工作温度：工业环境需选-40℃~150℃宽温型号
5. 认证要求：医疗设备需符合IEC60601标准

Q7：整流桥安装要注意什么？

A：正确安装需注意：

1. 极性确认：确保AC端接交流输入，+/-端接负载
2. 散热处理：超过3A建议加装散热片，接触面涂导热硅脂
3. 防震动：螺栓式安装需用弹簧垫片
4. 绝缘保护：金属外壳型号需加装绝缘垫片
5. 并联使用：大电流场合可采用多个整流桥并联（需均流电阻）

Q8：如何判断整流桥是否损坏？

A：常见故障判断方法：

1. 外观检查：观察是否有烧焦、裂纹
2. 万用表测试：
   • 二极管模式：测AC两端间应为双向不导通
   • +与AC间应单向导通，-与AC间也应单向导通
3. 通电测试：输出直流电压应为输入交流有效值的0.9倍左右
   • 例：输入12VAC时，输出应为约10.8VDC

Q9：整流桥发热正常吗？怎么解决？

A：正常工作会有轻微发热，但若温度超过80℃需警惕：

• 过热原因：
  1. 超负荷使用
  2. 散热不良
  3. 输入电压过高
  4. 输出短路
• 解决方法：
  1. 更换更大电流规格的整流桥
  2. 增加散热片或强制风冷
  3. 检查前端电压是否稳定
  4. 排查输出端短路点

Q10：整流桥和其他整流电路有何区别？

A：对比常见整流方案：

Q11：实际应用中有哪些经典电路？

A：两个典型应用电路示例：

1. 电容滤波电路：AC输入 → 整流桥 → 滤波电容（1000μF/25V） → 负载这是最常见的电源方案，适合小电流设备。
2. π型滤波电路：AC输入 → 整流桥 → 电感（10mH）→ 电容 → 负载这种设计能更好抑制高频噪声，常用于音响设备。

Q12：使用整流桥有哪些注意事项？

A：安全使用守则：

1. 禁止反向接入交流电源
2. 大功率型号必须接地处理
3. 维修时需先放电（滤波电容可能储存高压）
4. 潮湿环境需做防潮处理
5. 避免与感性负载直接连接（应并联续流二极管）
