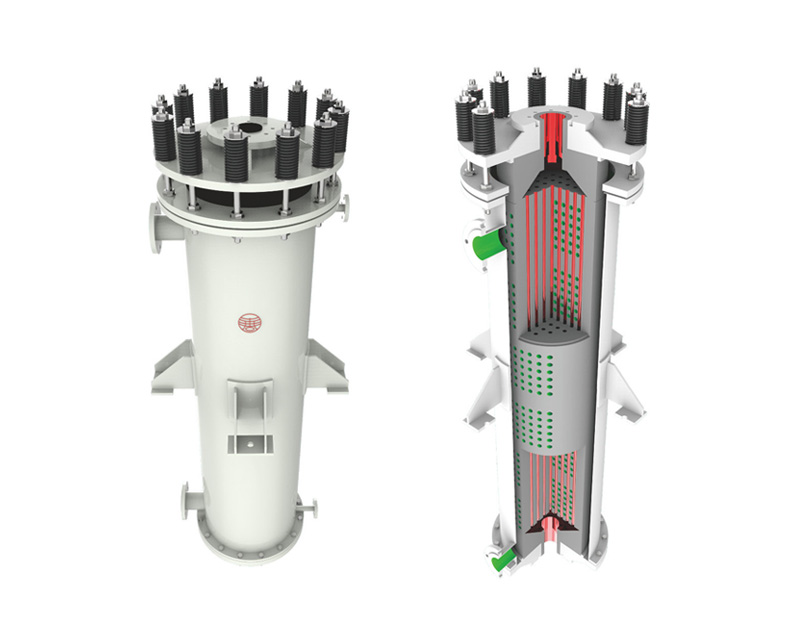

石墨换热器的原理与类型

一、基础概念篇

Q1：什么是石墨换热器？
A：
石墨换热器是一种以人造石墨为主要材料的换热设备，通过石墨的高导热性和耐腐蚀性，实现两种流体之间的热量传递。它广泛应用于化工、制药、冶金等行业，尤其适合处理强酸、强碱等腐蚀性介质。

Q2：为什么用石墨做换热器？和金属换热器有什么区别？
A：

• 耐腐蚀性：石墨对盐酸、硫酸、强碱等腐蚀性介质具有极高稳定性，而金属（如不锈钢、钛）易被腐蚀。
• 导热性：石墨导热系数是塑料的数百倍，接近金属铝，传热效率高。
• 缺点：石墨强度低于金属，易脆裂，需通过浸渍树脂或特殊结构设计增强。

Q3：石墨换热器有哪些常见类型？
A：
根据结构分为：

1. 块孔式：在石墨块上钻孔形成流道，结构紧凑，耐高压。
2. 管壳式：石墨管束装入金属外壳，类似传统列管换热器，易维护。
3. 板式：由石墨板片叠压组成，适合小流量、高换热效率场景。

二、材料与制造篇

Q4：人造石墨如何加工成换热器？
A：
核心步骤：

1. 原料制备：将石油焦、沥青焦等碳素材料粉碎，混合粘结剂（如煤焦油）。
2. 成型烧结：压制成坯体，在高温炉中焙烧（约2800℃），使碳转化为石墨晶体。
3. 浸渍处理：用酚醛树脂或聚四氟乙烯（PTFE）浸渍石墨块，填补孔隙，增强密封性和强度。
4. 机械加工：钻孔、切割、组装成换热器流道。

Q5：为什么石墨需要浸渍树脂？
A：

• 堵漏防渗：天然石墨存在微孔，浸渍树脂可封闭孔隙，防止流体泄漏。
• 增强强度：树脂固化后形成支撑网络，抗压强度提升3~5倍。
• 耐温提升：部分树脂（如呋喃树脂）可耐受180℃以上高温。

Q6：石墨换热器怕高温吗？
A：
石墨本身耐高温（空气中可短时承受400℃），但浸渍树脂的耐温性决定上限：

• 酚醛树脂：长期使用温度≤180℃。
• PTFE浸渍：耐温可达250℃，但成本较高。
  超过限值会导致树脂碳化失效，需选用特殊处理工艺。

三、工作原理与性能篇

Q7：石墨换热器如何传递热量？
A：
以管壳式石墨换热器为例：

1. 冷热流体隔离：腐蚀性介质走石墨管内，冷却水或蒸汽走管外金属壳程。
2. 热量传递：热量通过石墨管壁从高温侧传导至低温侧。
3. 耐腐蚀保障：石墨管隔绝腐蚀介质与金属外壳，延长设备寿命。

Q8：它的传热效率比金属换热器低吗？
A：

• 导热性对比：石墨导热系数约100~150 W/(m·K)，低于铜（约400 W/(m·K)），但高于不锈钢（约16 W/(m·K)）。
• 实际效率：因石墨壁厚通常大于金属，整体传热系数约为金属换热器的60%~80%，但耐腐蚀性优势弥补了效率差距。

Q9：石墨换热器能承受多高的压力？
A：

• 块孔式：设计压力可达0.4~1.0 MPa，适合高压场景。
• 管壳式：一般不超过0.3 MPa，因石墨管强度有限。
  超过承压极限可能导致石墨开裂或密封失效。

四、应用场景篇

Q10：哪些行业必须用石墨换热器？
A：

• 化工：盐酸冷却、硫酸稀释、氯碱生产等强腐蚀工况。
• 农药/制药：含有机溶剂、强酸的反应液换热。
• 冶金：电镀液加热、酸洗废液回收。
• 环保：酸性废气冷凝回收。

Q11：举个实际应用案例？
A：
某化工厂生产盐酸时：

• 工艺需求：将高温氯化氢气体（约150℃）冷却至40℃以下。
• 解决方案：采用块孔式石墨换热器，用循环水冷却气体。
• 优势：耐盐酸腐蚀，使用寿命达8年以上，而金属换热器仅能维持数月。

Q12：石墨换热器能用于食品行业吗？
A：
可以，但需满足：

• 材料安全性：浸渍树脂需符合食品级标准（如PTFE）。
• 表面处理：流道内壁抛光至粗糙度Ra≤0.8μm，防止残留。
  常用于酱油发酵液加热、柠檬酸浓缩等工序。

五、选型与维护篇

Q13：如何选择合适的石墨换热器？
A：
关键参数：

1. 介质性质：酸/碱浓度、温度、是否含颗粒物。
2. 流量与压降：计算所需换热面积，避免流速过高导致冲刷损坏。
3. 结构形式：高压选块孔式，易维护选管壳式。
4. 浸渍树脂类型：盐酸环境用酚醛树脂，氢氟酸环境用PTFE。

Q14：安装时要注意什么？
A：

• 避免机械冲击：吊装时用软垫保护，防止石墨件碎裂。
• 密封垫选择：石墨与法兰间需用耐腐蚀垫片（如氟橡胶）。
• 管道应力：进出口管路加装膨胀节，减少热胀冷缩对设备的拉扯。

Q15：日常如何维护？
A：

• 定期检漏：压力测试检测内漏或外漏。
• 清洗结垢：用低压水或稀酸循环清洗流道（禁用金属刷）。
• 检查密封：每年更换一次密封垫，防止介质渗入外壳。

六、常见问题与误区篇

Q16：石墨换热器漏水还能修吗？
A：
分情况处理：

• 密封处泄漏：更换垫片或紧固螺栓。
• 石墨件开裂：小裂纹可用石墨胶修补，大面积损坏需更换单元块。

Q17：“石墨换热器永远不会被腐蚀”对吗？
A：
错误！石墨在以下情况仍可能腐蚀：

• 氧化性酸：浓硫酸（浓度＞80%）、硝酸会氧化石墨。
• 高温熔盐：如熔融氢氧化钠可侵蚀石墨。
• 机械磨损：含固体颗粒的流体长期冲刷导致壁厚减薄。

Q18：为什么同规格石墨换热器比金属的贵？
A：

• 材料成本：高纯度人造石墨价格高于普通钢材。
• 加工难度：石墨硬度高，钻孔、切割耗时长且刀具损耗大。
• 浸渍工艺：需多次浸渍-固化循环，生产周期长达数周。

Q19：能用石墨换热器加热蒸汽吗？
A：
不推荐。蒸汽温度常超过150℃，易导致树脂碳化失效。若必须使用，需选择PTFE浸渍且设计压力留足余量。

石墨换热器凭借独特的耐腐蚀性能，在化工、环保等领域扮演着不可替代的角色。尽管存在强度低、成本高等局限，但其在苛刻环境下的稳定性远超金属材料。对于使用者而言，合理选型、规范安装与定期维护，是延长设备寿命、保障生产安全的关键。正如防腐蚀领域的一句行话：“不是所有工况都适合石墨，但若石墨都扛不住，其他材料更难胜任。”
