单稳态触发器与普通开关的区别

一、基础概念篇

Q1：什么是单稳态触发器？它和普通开关有什么区别？
A：
单稳态触发器（Monostable Multivibrator）是一种具有一个稳定状态和一个暂稳态的电子电路。与普通开关（如按钮开关）不同，它的核心特点是：

• 常态稳定：无外部触发时，电路始终保持在稳定状态（如输出低电平）。
• 触发响应：接收到触发信号后，电路会进入暂稳态（如输出高电平），并在一段固定时间后自动恢复原状。
  简单来说，它像一道“弹簧门”——平时关闭（稳定状态），有人推门时短暂打开（暂稳态），随后自动弹回关闭状态。

Q2：为什么叫“单稳态”？还有双稳态吗？
A：

• 单稳态：只有一个稳定状态，触发后只能暂时改变，最终必然回归原点。
• 双稳态触发器（如RS触发器）：有两个稳定状态，触发后可永久保持，直到下一次触发改变。
  例如，单稳态像电灯开关按一下自动关，双稳态像普通开关按一下开、再按一下关。

Q3：单稳态触发器有什么用？
A：
它的核心功能是生成固定宽度的脉冲信号，常见应用包括：

• 按键消抖（消除机械开关的抖动干扰）；
• 定时器（控制LED闪烁、设备延时启动）；
• 脉冲整形（将不规则信号转为规整方波）。

二、工作原理篇

Q4：单稳态触发器如何实现“暂稳态”？
A：

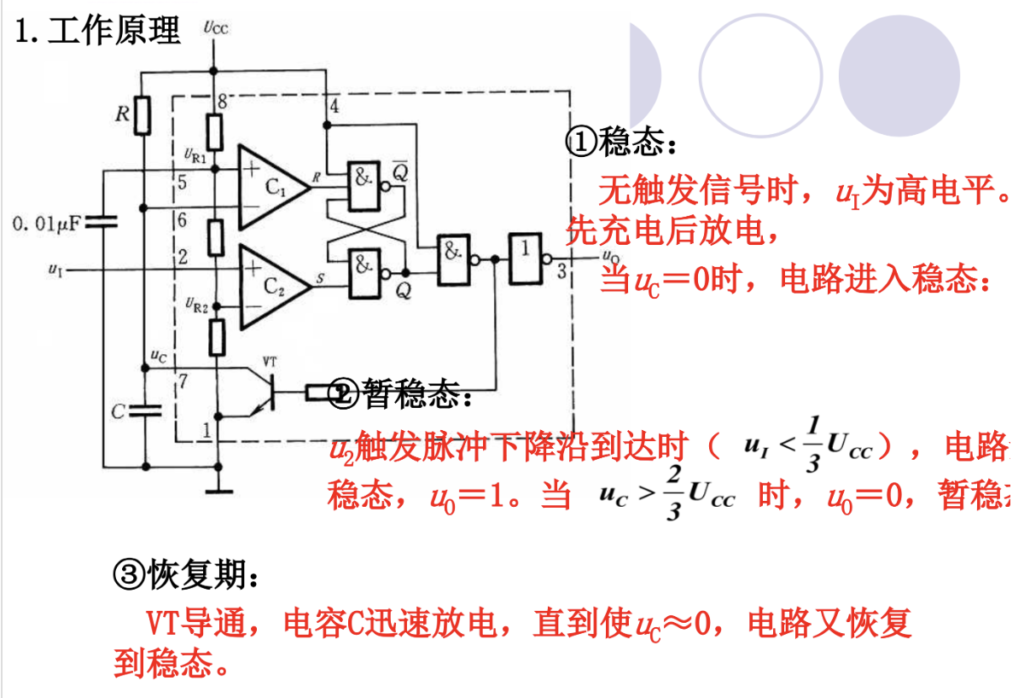

以典型的555定时器构成单稳态电路为例，其核心原理是RC充放电控制：

1. 稳定状态：无触发时，555输出低电平，内部放电管导通，电容C被短路无法充电。
2. 触发阶段：外部输入一个负脉冲（低电平），触发引脚被拉低，输出跳变为高电平，放电管关闭，电容C开始通过电阻R充电。
3. 暂稳态维持：电容电压逐渐上升，当达到电源电压的2/3时，比较器翻转，输出恢复低电平，放电管再次导通，电容快速放电。
   整个过程形成一个固定宽度的高电平脉冲，时长由R和C的值决定。

Q5：暂稳态的持续时间如何计算？
A：
暂稳态时间（脉冲宽度）公式为：T=1.1×R×CT=1.1×R×C

• R：电阻值（单位：欧姆）；
• C：电容值（单位：法拉）；
• T：时间（单位：秒）。
  例如，若R=10kΩ，C=100μF，则T=1.1×10,000×0.0001=1.1秒。

Q6：触发信号需要满足什么条件？
A：

• 电压要求：触发信号的电平需达到电路设计阈值（如TTL电路需低于0.8V）。
• 脉冲宽度：必须足够短，否则可能导致输出异常（通常要求小于暂稳态时间的1/10）。
• 边沿类型：多数单稳态电路对下降沿（高→低）敏感。

三、电路设计与元件篇

Q7：如何用555定时器搭建单稳态电路？
A：
接线步骤：

1. 将555的引脚2（触发端）连接至外部触发信号；
2. 引脚6（阈值端）与引脚7（放电端）之间接电阻R；
3. 引脚7与地之间接电容C；
4. 引脚4（复位端）接高电平；
5. 引脚3为输出端，引脚5（控制电压端）可悬空或接滤波电容。
   触发后，引脚3将输出一个宽度为1.1RC的高电平脉冲。

Q8：除了555芯片，还有哪些实现方式？
A：

• 晶体管+RC电路：利用三极管的开关特性与RC充放电实现，成本低但精度较差。
• 逻辑门电路：通过与非门或或非门搭配RC元件构成，适用于数字系统集成。
• 专用单稳态芯片（如74HC123）：集成度高，支持可调脉宽和重复触发功能。

Q9：如何选择电阻和电容？
A：

• 电阻R：通常在1kΩ~10MΩ之间，阻值过小会导致电流过大，过大则易受干扰。
• 电容C：常用范围1nF~1000μF，需注意电容的耐压值和漏电流（优先选择陶瓷或钽电容）。
• 精度要求：若需高精度定时，应选用金属膜电阻和C0G/NP0型电容。

四、应用实例篇

Q10：单稳态触发器如何消除按键抖动？
A：
机械按键按下时会产生多次通断（抖动），导致误触发。解决方案：

1. 将按键信号输入单稳态触发器；
2. 设置暂稳态时间略长于抖动持续时间（通常20~50ms）；
3. 输出端获得一个干净的脉冲信号，消除抖动干扰。

Q11：如何用单稳态电路控制LED闪烁？
A：

• 电路设计：将555单稳态输出连接LED驱动电路；
• 触发方式：通过按钮手动触发，或利用另一个振荡器自动循环触发；
• 调节频率：改变R或C的值即可调整LED亮灭时间。

Q12：工业设备中的延时关机如何实现？
A：

• 触发信号来自关机指令（如按下停止按钮）；
• 单稳态电路输出高电平，维持继电器吸合一段时间（如10秒），供设备完成散热或复位；
• 时间到后自动断电，避免突然断电损坏设备。

五、常见问题与误区篇

Q13：为什么我的单稳态电路输出时间不稳定？
A：
可能原因：

• 元件误差：电阻、电容的实际值与标称值偏差过大；
• 电源波动：电压不稳影响RC充电速度；
• 温度影响：电解电容容量随温度变化明显。

Q14：触发后输出无法恢复稳态怎么办？
A：

• 检查触发信号是否过长，导致电路被重复触发；
• 确认放电回路正常（如555的引脚7与电容间未断路）；
• 检测电容是否漏电或击穿。

Q15：单稳态电路可以连续触发吗？
A：

• 不可重复触发型：在暂稳态期间，新触发信号无效（如基本555电路）。
• 可重复触发型（如74HC123）：新触发信号会重置时间，延长输出脉冲。

Q16：“单稳态触发器只能输出方波吗？”
A：
不一定。通过调整外围电路，可生成梯形波或锯齿波，但方波是最常见的输出形式。

六、设计与调试技巧篇

Q17：如何提高单稳态电路的精度？
A：

• 使用低温度系数的电阻（如金属膜电阻）和电容（如C0G陶瓷电容）；
• 为电源增加稳压电路（如7805芯片）；
• 避免将RC元件靠近热源或高频干扰源。

Q18：如何测量暂稳态时间？
A：

• 示波器法：直接观察输出端波形，测量高电平持续时间；
• 万用表法：使用带频率计功能的数字表，测量输出脉冲宽度；
• 软件模拟：通过Multisim等工具仿真验证。

Q19：单稳态电路会被噪声误触发吗？
A：
可能。解决措施：

• 在触发端串联小电容（如0.1μF）滤除高频噪声；
• 增加施密特触发器整形输入信号；
• 采用屏蔽线减少电磁干扰。

单稳态触发器虽结构简单，却是电子系统中不可或缺的“时间管理者”。从家电定时到工业控制，它用精准的脉冲信号协调设备运作。理解其原理与应用，不仅能帮助初学者夯实数字电路基础，也为工程师解决实际问题提供了可靠工具。正如钟表依赖发条计时，现代电子设备也离不开单稳态这颗“隐形的心脏”。
