电位器的奥秘

在音响设备上旋转音量按钮时，在调光台灯上滑动亮度条时，或是在汽车仪表盘上调节座椅位置时，我们都在与一种古老而精巧的电子元件互动——电位器（Potentiometer）。这个诞生于19世纪的器件，至今仍是电子系统中不可或缺的模拟控制单元。它像一位精确的“电阻指挥家”，通过机械动作改变电路特性，将人类的操作意图转化为电信号变化。

一、结构解析：三层电阻的机械舞蹈

电位器的核心功能是提供可调节的电阻值，其基本结构如同一个电阻值可变的“智能电阻”。拆开一个典型旋转式电位器，可见三大关键组件：

1. 电阻体
   • 材质：碳膜（经济通用）、金属膜（高精度）、导电塑料（长寿命）
   • 形态：弧形（旋转式）或直线型（滑动式）
   • 典型阻值范围：100Ω-1MΩ，误差±20%至±1%
2. 滑动触点（电刷）
   • 合金材料：磷青铜（弹性佳）、银钯合金（低接触电阻）
   • 压力控制：3-50g接触力，确保稳定导电
3. 机械结构
   • 旋转轴：配备防抖轴承（高端型号转动力矩＜5mN·m）
   • 限位装置：防止过度旋转损坏触点
   • 外壳：金属屏蔽（抗干扰）或塑料封装（绝缘）

这种三层结构使电位器兼具电阻特性与机械调节功能。以碳膜电位器为例，其电阻体表面每毫米可承载200-500个精密电阻梯度，电刷滑动时的接触变化精度可达0.1mm。

二、工作原理：电阻分压的精确艺术

电位器的本质是一个可变分压器，其工作原理可通过经典的三端连接法理解：

1. 典型接法
   • 两端接电源正负极（固定端A与B）
   • 中间滑动端C输出分压信号
2. 分压公式
   V_out = V_in × (R_AC / R_AB)
   当滑动触点移动时，R_AC与R_BC的比例改变，输出电压随之线性或非线性变化。
3. 曲线特性
   • 线性（B型）：阻值变化与旋转角度成正比，适合精密控制
   • 对数（A型）：符合人耳对音量的感知特性，用于音频设备
   • 逆对数（C型）：适用于特殊调光场景

以音响音量控制为例：当旋钮旋转至50%位置时，对数型电位器的实际阻值变化可能仅达总阻值的10%（因人类听觉对低音量更敏感），这种非线性设计避免了小幅度调节时的音量突变。

三、类型演化：从机械到数字的跨界

1. 机械式电位器

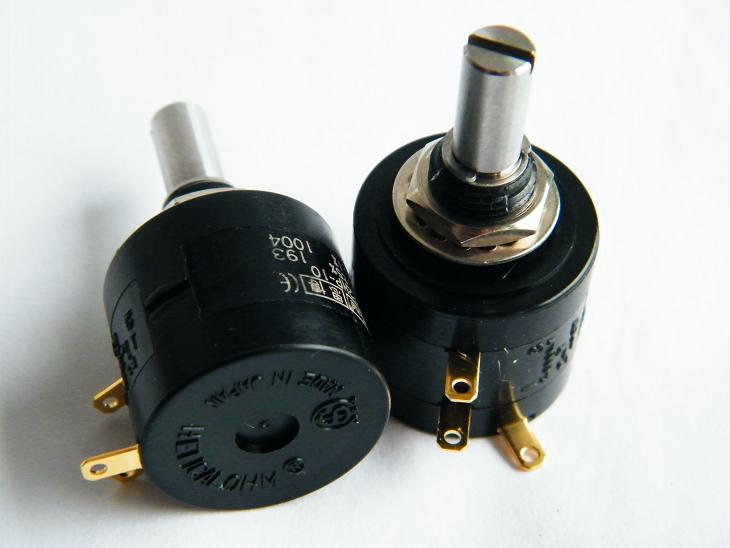

• 旋转式：270°或连续多圈（多圈精密型可达15圈）
• 滑动式：直线行程20-100mm，用于调音台推子
• 带开关式：旋钮按压可触发附加功能（如开关机）

2. 固态电位器

• 数字电位器：通过I²C或SPI接口控制，256级分辨率
• 光敏电位器：光照强度改变CdS光敏电阻值
• 磁控电位器：霍尔元件检测磁铁位置，无机械接触

某高端调音台同时采用三种类型：推子使用导电塑料直线电位器，均衡旋钮配备多圈精密电位器，而总输出控制采用数字电位器实现场景记忆功能。

四、应用场景：从家电到航天

1. 消费电子
   • 电饭煲保温控制（50kΩ电位器调节热敏电阻基准）
   • 相机镜头光圈调节（微型电位器检测叶片位置）
   • 游戏手柄模拟摇杆（双联电位器检测XY轴位移）
2. 工业控制
   • 注塑机温度控制（多圈电位器设定温度阈值）
   • 机器人关节角度反馈（导电塑料电位器精度达0.1°）
   • 变频器频率调节（带刻度盘的精密线绕电位器）
3. 汽车电子
   • 油门踏板位置传感器（双冗余电位器确保安全）
   • 自动空调风量调节（旋钮内置编码器+电位器）
   • 电动座椅记忆功能（多组电位器记录位置参数）
4. 特殊领域
   • 航天器太阳能帆板角度调节（耐辐射金属陶瓷电位器）
   • 水下机器人深度控制（压力补偿式密封电位器）
   • 核磁共振设备梯度调节（非磁性合金电位器）

五、选型五大黄金准则

1. 电气参数匹配
   • 阻值选择：后续电路输入阻抗≥10倍电位器阻值
   • 功率计算：P=(V²/R)×(1-(θ/300°))（θ为有效旋转角）
   • 温度系数：精密仪器需＜±100ppm/℃
2. 机械特性考量
   • 旋转寿命：碳膜型约5万次，导电塑料型可达200万次
   • 轴径规格：常见6mm（旋钮通用）、3.5mm（微型设备）
   • 止动设计：带卡榫的300°旋转或连续无限旋转
3. 环境适应性
   • 防尘等级：IP54（防溅水）至IP68（完全防水）
   • 温度范围：标准型-10℃~+70℃，军工级-55℃~+125℃
   • 抗振性能：5-2000Hz振动频率耐受测试
4. 信号类型适配
   • 电压调节：优先选用线性电位器
   • 电流控制：选择线绕型（耐大电流，通常＜1A）
   • 数字接口：I²C数字电位器集成EEPROM存储功能
5. 安全冗余设计
   • 关键系统采用双联电位器（如汽车油门位置传感器）
   • 过载保护：内置PTC自恢复保险丝（应对短路风险）
   • 失效安全模式：设置默认中位电压（故障时回归安全值）

六、故障诊断与维护技巧

1. 常见故障现象

• 接触不良：音量调节时出现杂音，万用表检测阻值跳动
• 阻值漂移：清洁剂残留导致碳膜局部电阻变化
• 机械磨损：旋转手感松旷，定位精度下降

2. 维修工具箱

• 接点复活剂：含石墨的润滑清洁剂
• 精密万用表：检测阻值线性度
• 3D打印夹具：修复断裂旋钮轴

3. 深度保养流程

1. 拆解外壳，暴露电阻体
2. 用无水酒精棉签清洁碳膜轨迹
3. 涂抹专用电刷润滑脂（量＜0.1g）
4. 重组后测试旋转平滑度与阻值连续性

4. 应急替代方案

• 用固定电阻分压电路模拟特定阻值（失去可调功能）
• 光敏电阻+遮光板制作临时光控电位器
• 盐水溶液+可移动电极组成液态可变电阻（实验室用）

七、从物理旋钮到虚拟控制

在智能设备普及的今天，实体电位器并未消失，而是以新的形式延续价值：

• 手机屏幕虚拟滑动条通过软件模拟电位器特性曲线
• 电容触控旋钮（如微波炉面板）结合电位器操作逻辑
• 力反馈旋钮（如汽车中控台）通过电机模拟机械阻尼感

某混音台设计案例中，工程师在数字推子内植入微型电位器，既保留传统操作手感，又实现自动化参数存储——这或许揭示了未来人机交互的方向：数字便利与模拟质感的完美融合。

当我们旋转老式收音机的调频旋钮时，指尖感受到的阻尼变化与频道切换的“咔嗒”声，构成了独特的操作仪式感。这种通过机械动作精确控制电子系统的体验，正是电位器历经百年不衰的魅力所在。

在万物皆可数字化的时代，电位器依然守候在需要直接物理交互的场合。它提醒我们：技术进步的终极目标不是消灭传统，而是在新旧交融中寻找更优雅的解决方案。下次当您调节台灯亮度时，不妨细听旋钮转动的细微声响——那是人类与电子世界持续了百余年的温柔对话。
