PCB板的应用

一、PCB板：电子元件的城市蓝图

如果把电子元件比作建筑物，PCB板就是规划完整的城市基础设施。它的核心功能是两点：机械支撑与电气连接。拆开任意电子设备，您会看到一块布满线条和孔洞的板子，这正是经过精心设计的电路网络。

1. 基础结构解析

一块标准PCB通常包含以下层次：

• 基板：通常为玻璃纤维增强环氧树脂（FR-4），提供刚性支撑
• 铜箔层：蚀刻形成导线图案，厚度常见18μm（约头发直径的1/4）
• 阻焊层：绿色或其他颜色的保护涂层，防止短路和氧化
• 丝印层：白色文字符号，标注元件位置和参数

2. 特殊结构类型

• 单面板：导线仅在一面，成本最低，用于简单设备（如计算器）
• 双面板：正反两面布线，通过金属化孔连通，适用于多数消费电子产品
• 多层板：4-12层交替叠加的铜箔，高端手机主板可达16层，实现复杂电路集成

二、从设计到成品：PCB制造十二步

1. 设计制图

工程师使用EDA软件（如Altium Designer）绘制电路图，将元件连接关系转化为布线图。某智能手表主板的设计需处理超过3000个连接点，布线长度总和超过2公里。

2. 基板准备

覆铜板经过裁剪、钻孔，形成标准尺寸的毛坯。直径0.3mm的微孔需用钨钢钻头以每分钟15万转的速度加工。

3. 图形转移

通过光刻技术将设计图案转移到铜箔上：

• 涂覆光敏抗蚀剂
• 紫外光透过底片曝光
• 显影液溶解未曝光区域，露出待蚀刻铜面

4. 蚀刻成型

将板材浸入氯化铁溶液，未受保护的铜被溶解，留下设计所需的导线。此过程精度可达±0.05mm，相当于在A4纸上画出宽度均匀的头发丝线条。

5. 孔金属化

利用化学沉积法在钻孔内壁镀铜，实现层间导电。1mm厚的板材上，直径0.2mm的微孔内壁需均匀覆盖20μm铜层。

6. 阻焊与丝印

喷涂阻焊油墨后，高温固化形成保护层。丝印字符采用特制油墨，耐260℃高温焊接。

三、PCB设计的五大黄金法则

1. 元件布局策略

• 热敏感元件（如CPU）远离发热部件
• 高频电路尽量缩短走线，避免电磁干扰
• 接插件靠近板边便于插拔
  某路由器设计中，通过优化天线模块布局，信号强度提升23%

2. 走线设计要点

• 电源线宽度≥1mm/1A电流
• 信号线间距≥3倍线宽防串扰
• 直角拐弯改用45°斜角或圆弧（减少信号反射）

3. 接地系统设计

• 数字地与模拟地单点连接
• 多层板设置完整地平面
• 敏感电路采用“接地环”保护
  某医疗监护仪通过改进接地设计，将测量误差从5%降至0.8%

4. 散热处理方案

• 大功率元件下方放置散热通孔阵列
• 铜箔面积扩大形成散热焊盘
• 必要时添加铝基板（导热系数提升10倍）

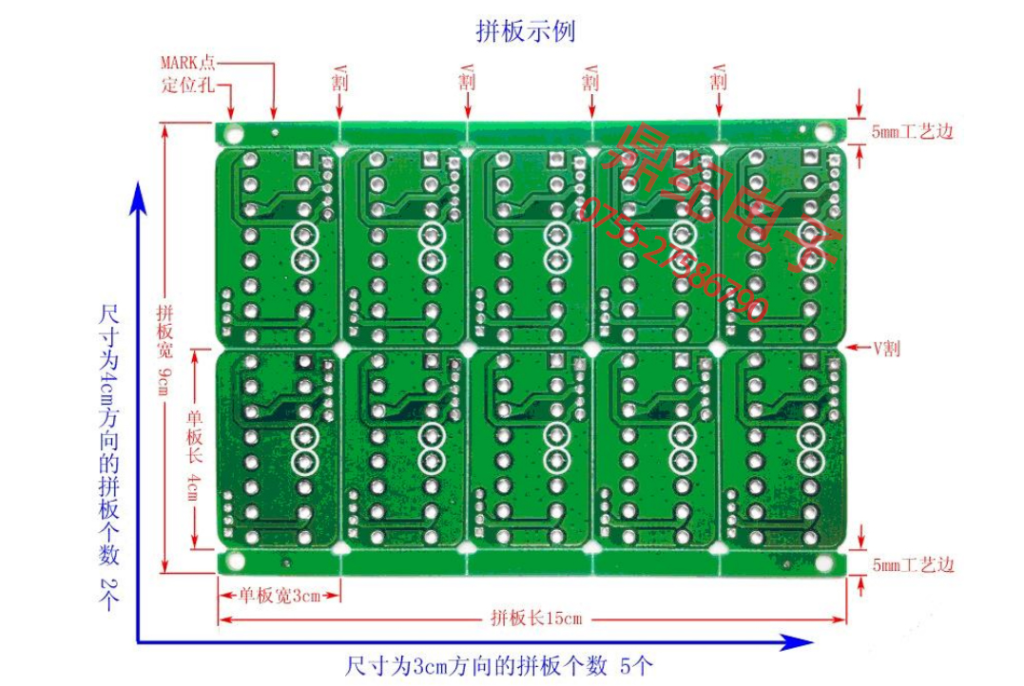

5. 可制造性考量

• 元件间距≥0.3mm满足贴片机操作
• 避免在板边3mm内布线（防止切割损伤）
• 标记光学定位点辅助自动装配

四、PCB的百变形态与应用

1. 消费电子领域

• 智能手机：12层HDI板实现0.4mm超薄设计
• 无线耳机：柔性PCB（FPC）适应异形空间
• 游戏手柄：碳膜按键板耐受百万次按压

2. 工业控制系统

• 工控主板采用2盎司厚铜箔（常规6倍厚度）承载大电流
• 三防处理（防潮、防盐雾、防霉菌）应对恶劣环境

3. 汽车电子革新

• 发动机控制单元（ECU）使用耐高温陶瓷基板
• 车载雷达板采用高频PTFE材料（介电损耗＜0.002）

4. 医疗设备应用

• 可吞服内窥镜使用生物可降解PCB
• 心脏起搏器电路板通过植入级生物兼容认证

5. 创新实验平台

• 创客常用的洞洞板（万能板）允许自由焊接
• 面包板实现无焊接原型电路搭建

五、故障排查与维护技巧

1. 常见故障类型

• 断路：焊点开裂或铜箔腐蚀（万用表蜂鸣档检测）
• 短路：锡渣残留或潮湿漏电（热成像仪定位发热点）
• 虚焊：焊锡未充分熔合（放大镜观察焊点光泽）

2. 维修工具包

• 恒温烙铁（温度控制在300-350℃）
• 吸锡带与助焊剂（处理多引脚元件）
• 导电银胶（修复断裂导线）

3. 进阶修复案例

• BGA芯片重置：用返修台精准加热至217℃（锡球熔点）
• 多层板内层断路：钻孔至断点层，植入铜钉导电

4. 日常维护要点

• 定期用无水酒精擦拭金手指触点
• 避免硬物划伤阻焊层（损伤深度＞18μm将破坏导线）
• 储存环境湿度控制在40-60%RH（防铜箔氧化）

六、从手工作坊到智能工厂

早期电子爱好者用刀刻法制作PCB：在覆铜板上手工刻画线路，再用氯化铁溶液蚀刻。如今，自动化生产线实现惊人效率——一家中型PCB厂月产能可达5万平方米，相当于7个标准足球场的面积。

在工业4.0车间，您会看到：

• AOI光学检测仪以每分钟200次的速度扫描缺陷
• 飞针测试机用4微米探针精准定位电路通断
• 化学铜槽的流量控制系统精度达±0.5升/小时

当我们惊叹于手机处理器的运算速度时，往往忽略了承载这些芯片的PCB板。它如同数字世界的实体化身，将抽象的电子信号转化为可触摸的物理连接。从最简单的LED闪烁电路到超级计算机的母板，PCB始终扮演着基础而关键的角色。

这片沉默的基板启示我们：真正的技术革新不仅需要突破性的元件发明，更依赖于将复杂系统化繁为简的整合能力。正如城市因规划有序而繁荣，电子世界也因PCB的精妙设计得以高效运转。下回当您手持电子设备时，或许会对其中那片绿色的“迷宫”多一份敬意——那里藏着人类智慧编织的电流诗篇。
