熔断器是如何工作的？

一、熔断器是什么？

想象电路是一条高速公路，电流如同飞驰的车辆。当车流突然激增（过载）或发生连环追尾（短路）时，必须立即封闭道路防止更大灾难。熔断器正是这样的“应急路障”——它通过内部熔体的熔断，在电流超限时切断电路，保护后续设备免遭损坏。

核心功能：

1. 过载保护：长时间超过额定电流时熔断；
2. 短路保护：电流瞬间激增至数倍时快速切断；
3. 隔离故障：物理断开电路，确保维修安全。

核心参数：

• 额定电流：持续工作不熔断的电流值（如10A、32A）；
• 分断能力：能安全切断的最大故障电流（家用型通常6kA，工业型可达120kA）；
• 熔断特性：快断（半导体保护）或慢断（电机启动场景）。

二、熔断器如何工作？

1. 熔断过程四部曲

• 热量积累：过载电流使熔体温度升高；
• 熔体熔化：达到熔点后形成断口（常见熔体材料：银、铜、锌）；
• 电弧产生：断口间气体电离形成导电通道；
• 电弧熄灭：通过填料冷却、拉长电弧路径实现彻底分断。

2. 灭弧黑科技

• 填料灭弧：
  • 石英砂填充：吸收电弧能量并冷却（类似用沙土掩埋火焰）；
  • 产气材料：纤维管遇高温分解气体，吹灭电弧。
• 结构设计：
  • 变截面熔体：在特定位置预设薄弱点，精准控制熔断位置；
  • 多片并联：分散电弧能量，提升分断能力。

3. 时间-电流特性

• 反时限特性：
  过载电流越大，熔断时间越短（如2倍电流时熔断需60秒，5倍时仅0.1秒）；
• 典型曲线：电流倍数熔断时间1.25倍1小时以上1.6倍1小时以内4倍5-10秒10倍0.01-0.1秒

三、熔断器的分类

1. 按电压等级分类

2. 按分断能力分类

• 普通型：分断能力6-50kA（家用微型断路器）；
• 高分断型：分断能力＞100kA（数据中心配电系统）；
• 超高分断型：分断能力＞200kA（核电站应急电路）。

3. 按外形结构分类

• 管式熔断器：
  玻璃/陶瓷管封装，可见熔断状态（如Φ5×20mm玻璃管保险丝）；
• 刀型熔断器：
  带金属触刀，用于工业配电柜（如NH00型）；
• 芯片式熔断器：
  表面贴装（SMD），保护手机、电脑主板（0402封装尺寸仅1mm×0.5mm）。

四、典型应用场景

1. 家庭用电保护

• 配电箱总保护：
  32A慢断熔断器允许空调启动时的瞬时电流，避免误动作；
• 家电内部防护：
  电饭煲中2A快断熔断器防止温控失效导致干烧。

2. 工业设备防护

• 电机过载保护：
  慢断型熔断器允许电机启动时6倍电流持续3秒；
• 变频器输入保护：
  半导体专用熔断器在0.01秒内切断短路电流，保护IGBT模块。

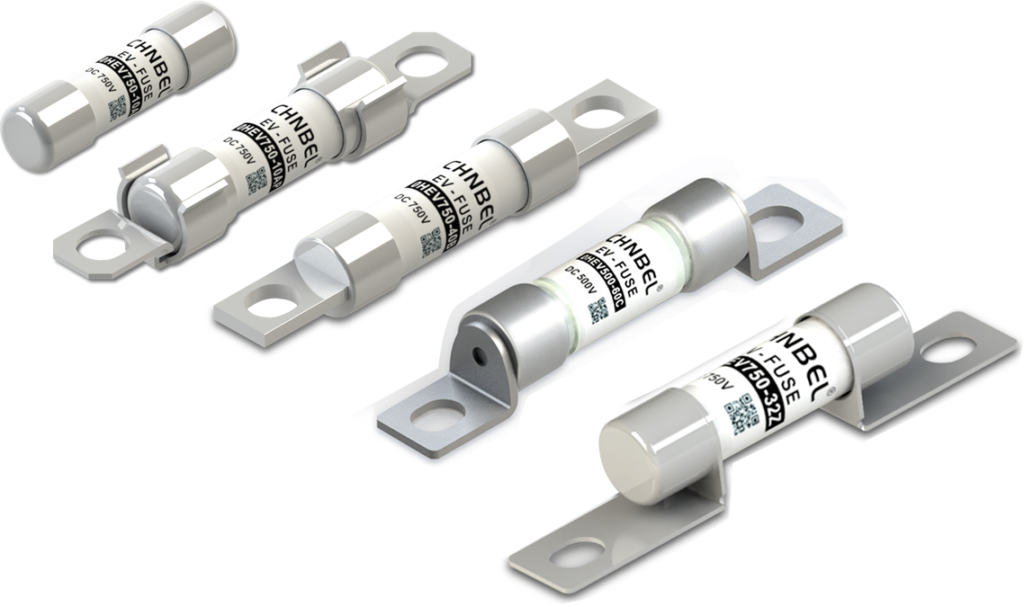

3. 新能源汽车

• 电池包主保护：
  500V直流高压熔断器分断能力需达20kA，确保热失控时快速隔离；
• 充电桩防护：
  液冷熔断器在150A持续电流下工作，温升不超过40K。

4. 可再生能源系统

• 光伏阵列保护：
  1000VDC熔断器耐受反向电流，防止组件反接损坏；
• 储能系统防火：
  爆炸式熔断器在毫秒级切断故障，配合消防系统抑制火势。

五、使用注意事项

1. 选型三原则

• 电压匹配：熔断器额定电压≥电路工作电压；
• 电流适配：
  • 照明电路：熔体额定电流≥负载电流；
  • 电机电路：熔体额定电流=（1.5-2.5）×电机额定电流。
• 分断能力：熔断器分断能力≥电路预期短路电流。

2. 安装规范

• 方向要求：
  有标识的熔断器需垂直安装（如汽车保险丝盒标注TOP方向）；
• 接触压力：
  刀型熔断器需用扭矩扳手紧固（如NH00型推荐8-10N·m）。

3. 更换禁忌

• 禁止替换升级：
  不可用铜丝代替熔体（某工厂因此引发火灾损失百万）；
• 断电操作：
  更换前需确认电路完全断电（某电工带电更换高压熔断器导致电弧灼伤）。

六、常见问题与解决方案

1. 频繁熔断

• 可能原因：
  1. 负载过重（如同时使用多台大功率电器）；
  2. 熔断器额定电流过小。
• 解决步骤：
  1. 测量实际工作电流；
  2. 按1.2倍实测电流选择新熔体。

2. 熔断器老化

• 征兆：
  • 金属部件氧化变色；
  • 陶瓷管表面出现裂纹。
• 预防措施：
  • 工业环境每3年做一次温升测试；
  • 家庭每5年整体更换配电箱熔断器。

3. 分断失败

• 案例：某配电柜熔断器在短路时炸裂但未切断电路。
• 原因分析：
  分断能力不足（实际短路电流50kA，熔断器分断能力仅35kA）。
• 改进方案：
  更换分断能力80kA的限流型熔断器。

4. 误动作干扰

• 场景：工厂电机启动时熔断器误熔断。
• 优化方案：
  1. 改用慢断型熔断器；
  2. 加装时间继电器延迟保护。

熔断器如同电路世界的“紧急制动阀”，以最简单的物理原理守护着现代电气系统的安全底线。从保护孩童玩具的微型保险丝，到扼制变电站短路电流的巨型熔断器，它们的核心使命始终如一：在灾难来临的瞬间，用自我损毁换取整体安全。理解其工作原理并正确使用，不仅是电气安全的基本要求，更是对生命的敬畏与责任。在这个电力无处不在的时代，这位“沉默守护者”将继续以最质朴的方式，为人类的光明之路保驾护航。
