电流互感器作用以及分类

一、电流互感器是什么？

如果把电力系统比作人体，电流互感器就如同“神经系统”中的传感器——它实时监测电流的“脉搏”，将高电流按比例转换为低电流，供仪表测量或保护装置判断。这种非接触式测量方式，既保证了操作安全，又实现了对电力参数的精准掌控。

核心功能：

1. 电流变换：将数千安培的高压电流转换为5A或1A的标准信号；
2. 电气隔离：通过电磁耦合隔离高压侧与低压侧，保障人员与设备安全；
3. 信号传递：为电表、继电器等二次设备提供标准化输入。

技术特性：

• 额定精度等级：0.1级（测量用）至5P20（保护用）；
• 频率范围：50/60Hz工频，部分型号支持400Hz航空电源；
• 过载能力：可持续承受1.2倍额定电流，瞬时耐受数十倍短路电流。

二、电流互感器如何工作？

1. 基本原理：电磁感应定律

• 结构组成：
  • 原边绕组（单匝或多匝）：串联在被测电路中；
  • 铁芯：硅钢片或纳米晶材料，集中磁通；
  • 副边绕组：输出标准电流信号。
• 工作方程：I1I2=N2N1I2​I1​​=N1​N2​​I1I1​: 原边电流，I2I2​: 副边电流，N1N1​、N2N2​: 绕组匝数

2. 运行状态解析

• 正常工况：
  铁芯磁通密度低于饱和值，输出电流与输入电流成线性比例。
• 饱和状态：
  当原边电流过大或含直流分量时，铁芯磁饱和导致测量失真（如断路器跳闸时的暂态过程）。

3. 误差来源

• 比差：实际变比与额定变比的偏差（0.1级精度要求误差≤±0.1%）；
• 角差：原副边电流相位差（保护用互感器角差需＜7°）。

三、电流互感器的分类

1. 按用途分类

2. 按结构分类

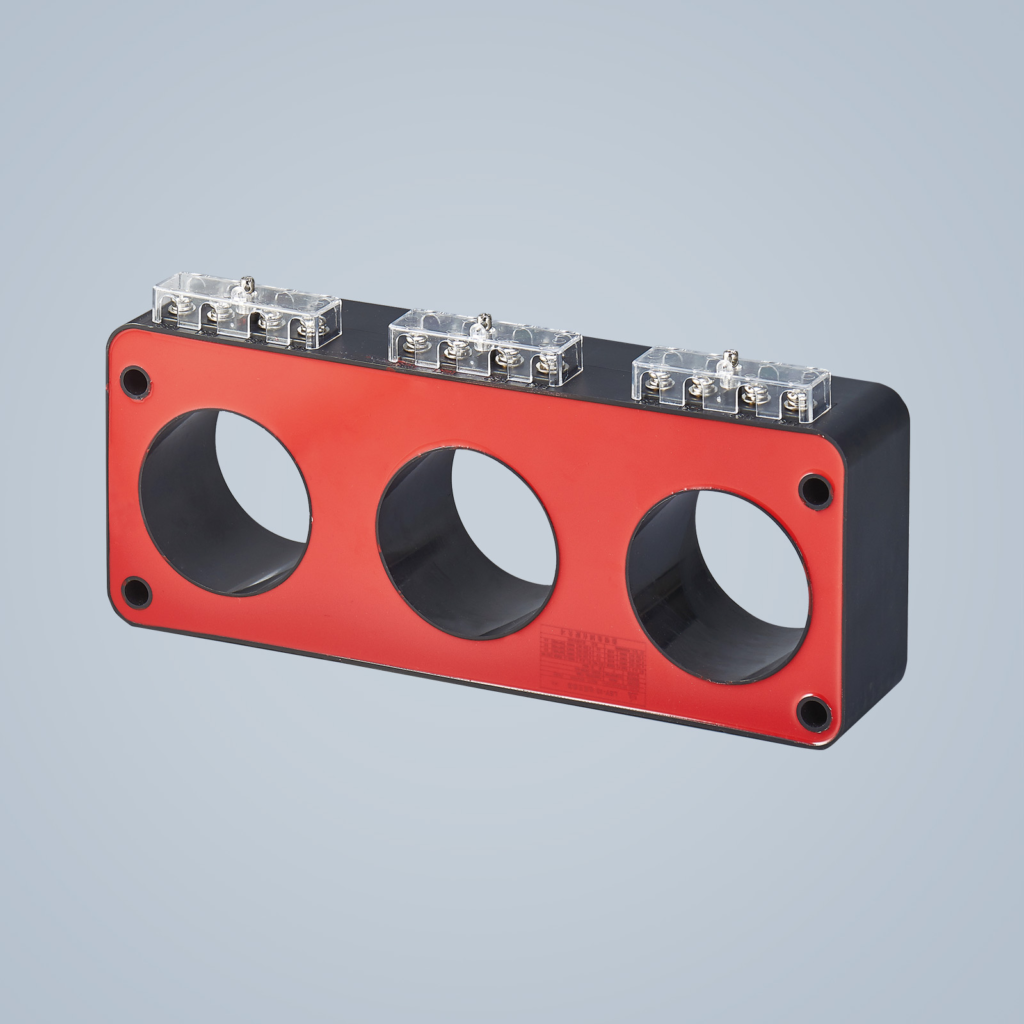

• 贯穿式：
  原边为空心导管，直接穿过高压导线（适用于大电流场景）。
• 母线式：
  集成在开关柜母排上，节省安装空间。
• 套管式：
  与变压器套管组合，监测绕组电流。

3. 按测量对象分类

• 交流互感器：工频或中高频电流测量；
• 直流互感器：基于霍尔效应或磁通门技术，用于新能源、轨道交通等直流系统。

四、典型应用场景

1. 电力系统监测

• 变电站计量：
  0.2级互感器配合电表，误差＜0.5%，支撑电费结算。
• 继电保护：
  10P20级互感器在短路电流20倍额定值时，复合误差＜10%，确保断路器准确跳闸。

2. 工业电机控制

• 变频器反馈：
  闭环矢量控制中，互感器实时监测电机电流，精度影响转矩控制（±2%转速精度需0.5级互感器）。
• 能耗管理：
  某化工厂通过安装300台互感器，实现分线电量计量，年节电15%。

3. 新能源领域

• 光伏逆变器：
  霍尔电流传感器监测直流侧输入，防止组件反接或接地故障。
• 风电变流器：
  罗氏线圈测量高频电流（＞10kHz），支撑最大功率点跟踪（MPPT）。

4. 特殊环境应用

• 矿用防爆型：
  浇封结构+本质安全电路，用于瓦斯易积聚的井下环境。
• 航空电源监测：
  400Hz窄频带互感器，满足飞机电网的轻量化与可靠性要求。

五、使用注意事项

1. 安装规范

• 接地要求：
  副边绕组一端必须可靠接地（某变电站因未接地导致感应高压击穿绝缘）。
• 屏蔽处理：
  电缆屏蔽层单点接地，避免地环路干扰（某工厂因屏蔽不当引发测量值波动±5%）。

2. 负载匹配

• 额定容量：
  二次负载阻抗 ZbZb​ 需满足 Zb≤SnI2n2Zb​≤I2n2​Sn​​（SnSn​为额定容量，I2nI2n​为副边额定电流）。
• 案例教训：
  某工程误将5VA互感器接入10VA负载，导致误差从0.5%恶化至3%。

3. 维护要点

• 定期退磁：
  铁芯剩磁会导致零点偏移（建议每年用退磁仪处理）。
• 绝缘测试：
  用2500V兆欧表测量原副边绝缘电阻（＞1000MΩ合格）。

六、常见问题与解决方案

1. 输出信号异常

• 现象：副边电流忽大忽小或为零。
• 排查步骤：
  1. 检查副边是否开路（严禁开路！可能产生数千伏高压）；
  2. 测量原边电流是否正常；
  3. 测试绕组直流电阻（原边应≈0Ω，副边≈几Ω）。

2. 过热问题

• 诱因：
  1. 长期过载（如原边电流达1.5倍额定值）；
  2. 接触不良导致局部发热。
• 解决方案：
  • 更换更大变比或容量的互感器；
  • 清洁接线端子并重新紧固。

3. 磁饱和失真

• 案例：某保护用互感器在短路时输出畸变，延迟跳闸0.1秒。
• 改进措施：
  1. 选用5P级替代10P级互感器；
  2. 增加气隙降低铁芯饱和点。

4. 高频干扰

• 场景：变频器输出侧电流含高次谐波，导致测量值抖动。
• 应对方案：
  • 选用带宽＞10kHz的罗氏线圈；
  • 在副边并联RC滤波器（如100Ω+0.1μF）。

电流互感器如同电力世界的“沉默翻译官”，将狂暴的高压电流转化为可读的安全信号。从点亮万家灯火的变电站，到精密的工业生产线，它的存在让不可见的电流变得可测、可控、可保护。理解其工作原理并正确应用，不仅是电气工程师的基本功，更是构建安全、高效能源系统的基石。在电力技术不断演进的今天，这位“隐形监测员”仍将以稳定可靠的姿态，继续守护每一份能量的有序流动。
