正弦变频器工作原理与应用场景

在现代工业生产中，电动机消耗的电力约占工业总用电量的70%。如何让这些”能耗大户”既保持稳定运行又实现节能降耗，正弦变频器的诞生为这个难题提供了关键技术解决方案。这种能够精确控制电机转速的装置，正在从纺织车间到中央空调系统，从矿山机械到电梯设备中发挥着核心作用。

一、正弦变频器的核心价值

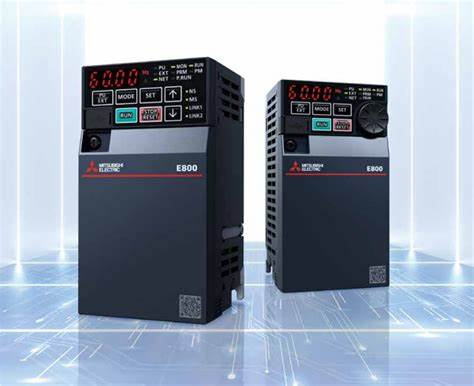

正弦变频器是一种通过调节输出频率和电压来控制交流电动机转速的电力控制装置。其核心功能在于将工频电源（50Hz/60Hz）转换为频率可调的正弦波交流电，从而实现电机无级调速。与普通变频器相比，正弦变频器的输出波形更接近理想正弦波，波形畸变率通常小于3%，这使得电机运行更平稳、噪音更低。

在水泥厂的风机系统中，采用正弦变频器后：

• 电机启动电流从额定电流的6-8倍降至1.5倍
• 设备维护周期从3个月延长至12个月
• 系统整体能耗降低约35%

二、工作原理与技术特性

1. 基础原理
正弦变频器通过交-直-交变换过程实现变频控制：

• 整流环节：将380V/50Hz交流电转换为540V直流电
• 滤波环节：采用电解电容组平缓电压波动（容量通常为μF级）
• 逆变环节：IGBT模块按PWM（脉宽调制）方式生成频率可调的正弦波

2. 关键技术参数

• 频率范围：0.5-400Hz（工业级标准）
• 电压精度：±1%额定电压
• 过载能力：150%额定电流持续1分钟
• 效率等级：98%以上（额定工况）

某品牌75kW正弦变频器的实测数据显示：

• 输出谐波含量：2.8%（普通变频器为8-12%）
• 转矩波动：±0.5%（普通变频器±3%）
• 电机温升：降低15-20℃

三、设备结构与核心组件

1. 硬件架构

• 主电路：包含整流桥、直流母线、逆变模块
• 控制电路：DSP处理器（运算速度150MIPS以上）
• 检测单元：电压/电流传感器、温度检测模块
• 散热系统：铝制散热片+强制风冷（散热效率≥85%）

2. 关键元器件

• IGBT模块：采用第三代半导体材料（如SiC），开关频率可达20kHz
• 直流电容组：电解电容容量与变频器功率呈正相关（如11kW机型配6800μF）
• PLC接口：支持Modbus、Profibus等工业协议

四、典型应用场景

1. 风机水泵节能改造
在中央空调系统中，通过调节冷冻水泵转速：

• 当负载降至70%时，转速降为85%，功耗降至61%
• 采用PID闭环控制，供水压力波动控制在±0.01MPa

2. 机床主轴驱动
加工中心主轴采用矢量控制型正弦变频器：

• 实现0-6000rpm无级变速
• 低速段（50rpm）输出转矩波动＜1%
• 定位精度达到±0.01°

3. 起重设备控制
塔吊提升机构应用案例：

• 电机启动冲击降低80%
• 重物定位精度提升至±5mm
• 钢丝绳使用寿命延长3倍

五、选型与配置要点

1. 容量计算
根据电机参数确定变频器功率：

• 恒转矩负载：变频器功率≥电机功率
• 变转矩负载（如风机）：可选取电机功率的80%
• 公式：P=√3×U×I×cosφ×η（U为电压，I为电流）

2. 功能选择

• 普通机械：选择V/F控制模式
• 精密设备：需矢量控制功能
• 多电机协同：配置主从控制模块

3. 外围设备匹配

• 电抗器：当电源容量＞500kVA时需加装输入电抗器
• 滤波器：电磁敏感场合使用输出dv/dt滤波器
• 制动单元：快速停车需求配置能耗制动组件

六、安装与调试规范

1. 安装要求

• 环境温度：-10℃至+40℃（每升高1℃降容1%）
• 安装间距：左右侧≥50mm，顶部≥100mm
• 接线规范：动力线与控制线分开走线，间距＞300mm

2. 参数设置流程

1. 电机铭牌参数录入：功率、电压、电流、转速
2. 控制模式选择：V/F或矢量控制
3. 加速/减速时间设定：通常10-60秒
4. 保护参数设置：过流值（通常150%）、过热保护（85℃）

3. 调试注意事项

• 空载测试：观察电机转向与转速线性度
• 负载测试：检查转矩输出是否平稳
• 温升监测：连续运行4小时外壳温度＜65℃

七、常见故障处理

1. 过电流故障（OC）

• 可能原因：加速时间过短、负载突变
• 解决方案：延长加速时间至30秒，检查机械传动

2. 过热保护（OH）

• 检测标准：散热片温度超过85℃触发保护
• 处理方法：清理风道灰尘，检查风扇转速（≥2000rpm）

3. 电压异常（UV）

• 输入缺相：检查电源电压三相平衡度（偏差＜2%）
• 直流欠压：检测直流母线电压（正常值530-570V）

八、安全标准与维护保养

1. 认证要求

• 中国标准：GB/T 12668（调速电气传动系统）
• 国际认证：UL 61800-5-1（安全要求）
• 电磁兼容：EN 61800-3（EMC标准）

2. 维护周期

• 日常检查：观察运行指示灯，监听异常声响
• 季度维护：测量绝缘电阻（＞5MΩ），紧固接线端子
• 年度保养：更换冷却风扇（使用寿命约30000小时）

3. 安全操作规范

• 断电5分钟后才能接触内部元件（直流母线放电时间）
• 使用500V兆欧表检测时需断开所有外部连线
• 维护时佩戴防静电手环（ESD防护等级1B）

从纺织机械的精密调速到石油管道的恒压输送，正弦变频器凭借其出色的控制性能和节能效果，已成为现代工业不可或缺的关键设备。正确选择和使用这种”电机智慧管家”，不仅能够延长设备寿命、提升产品质量，更能为企业带来显著的节能效益。随着制造技术的持续进步，这种融合了电力电子与自动控制技术的装置，正在为工业领域的智能化转型提供基础支撑。
