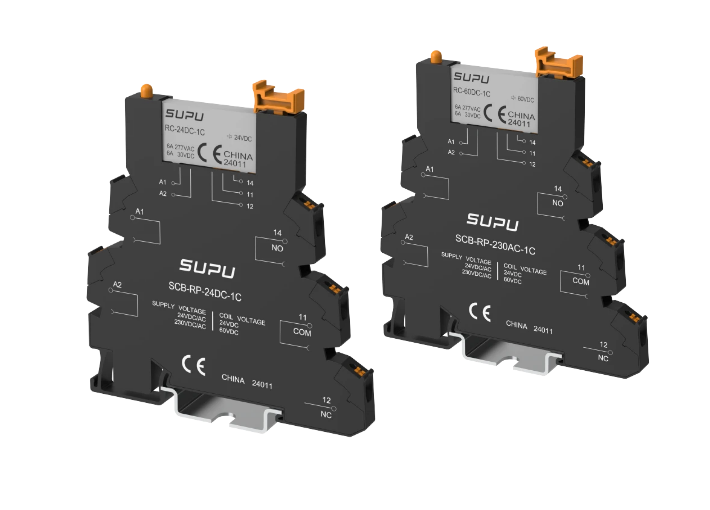

中间继电器的功能以及原理

一、中间继电器的功能定位

中间继电器本质是一种电磁开关装置，介于输入信号与执行设备之间，其核心功能可概括为：

1. 信号扩展与放大
   • 将微弱控制信号（如PLC的24V输出）转换为更高功率的触点动作，驱动接触器、电磁阀等设备。
   • 例如：单个传感器信号通过中间继电器同时触发报警灯和停机指令。
2. 电路隔离保护
   • 分隔高压主回路与低压控制回路，防止干扰或故障电压损坏精密控制器。
   • 典型场景：变频器控制端与强电电源之间的电气隔离。
3. 逻辑功能实现
   • 通过多组触点的组合，实现“与”“或”“非”等基本逻辑运算。
   • 例如：设备启动需同时满足“门禁关闭”与“气压正常”两个条件。

类比说明：
若将接触器比作控制电机启停的“肌肉”，中间继电器则如同传达指令的“神经”——不直接发力，但确保信号准确传递至目标位置。

二、中间继电器的结构原理

一台典型的中间继电器由以下核心部件构成：

1. 电磁系统
   • 线圈：漆包铜线绕制在骨架上，通电后产生磁场（工作电压涵盖DC12V~AC380V）。
   • 铁芯与衔铁：软磁材料（如硅钢片）构成磁路，将电磁力转化为机械运动。
2. 触点系统
   • 动触点：固定在衔铁上的导电片，随磁场变化移动。
   • 静触点：包括常开（NO）与常闭（NC）两类，与动触点配合实现通断。
   • 材质：银合金（AgCdO）或镀金处理，确保低接触电阻（<50mΩ）与长寿命。
3. 辅助结构
   • 反力弹簧：断电时帮助衔铁复位，确保触点快速分离。
   • 透明防护罩：阻隔灰尘并允许观察触点状态，部分型号带机械指示窗。

工作原理：
当线圈通电时，铁芯磁化吸引衔铁，带动动触点与静触点闭合或断开；断电后，弹簧力使衔铁复位，触点恢复初始状态。整个过程响应时间通常在10~30ms之间。

三、中间继电器的分类与特性

根据应用需求，中间继电器可分为多种类型：

1. 按触点形式分类
   • 单刀双掷（SPDT）：1组动触点可在2个静触点间切换，实现电路转向。
   • 多组触点型：如4组常开+4组常闭（4H4D），用于复杂逻辑控制。
2. 按负载能力分类
   • 小容量型：触点额定电流2~5A（如控制指示灯、小型电磁阀）。
   • 增强型：触点镀厚银层，承载10A以上电流（如频繁启停的加热器控制）。
3. 按安装方式分类
   • 导轨安装（DIN）：标准35mm导轨固定，方便工业控制柜集成。
   • 插座式：通过底座插拔更换，减少停机维护时间。
   • PCB焊接型：贴片或直插封装，直接集成在电路板上。
4. 特殊功能型
   • 延时继电器：内置RC电路或单片机，实现0.1s~10min的可调延时功能。
   • 固态继电器：无机械触点，通过光耦与晶闸管实现无声操作（适用于高频次开关）。

四、中间继电器的典型应用场景

1. 工业自动化控制
   • 流水线安全联锁：
     • 急停按钮信号通过中间继电器切断多个区域动力电源，并触发声光报警。
     • 触点容量选择：AC220V/5A，满足同时控制接触器线圈与报警装置需求。
   • 温控系统逻辑：
     • 温度传感器信号触发中间继电器，组合控制风机启停与加热器通断。
2. 电力系统保护
   • 备用电源切换：
     • 市电断电时，中间继电器接收ATS（自动转换开关）指令，切换至发电机供电。
     • 选用高绝缘型（触点间距≥3mm），防止高压击穿。
   • 信号复归：
     • 继电保护装置动作后，通过中间继电器触点自保持，直至人工复位。
3. 楼宇与家居电气
   • 照明群控：
     • 会议室中控面板信号经中间继电器扩展，同时调节灯光、窗帘、投影仪电源。
   • 空调联动：
     • 火灾报警信号触发中间继电器，强制关闭空调系统并启动排烟风机。
4. 交通设备
   • 信号灯控制：
     • PLC输出端口通过中间继电器驱动大功率LED交通灯，避免直接负载损坏控制器。
   • 道闸安全检测：
     • 红外防砸信号与地感线圈信号经中间继电器逻辑组合，控制道闸升降。

五、选型与使用指南

1. 选型关键参数
   • 线圈电压：与控制信号一致（如PLC常用DC24V，电力系统多选AC220V）。
   • 触点容量：持续电流≥负载额定电流的1.5倍（感性负载需考虑5~7倍启动电流）。
   • 环境适应性：
     • 湿度大场所选用密封型（防护等级IP54以上）。
     • 振动环境优先选固态继电器或带防震垫的机械式。
2. 安装规范
   • 接线顺序：先接负载端，再接通控制电源，避免带电操作风险。
   • 散热间距：并列安装时保持≥10mm间隙，防止温升叠加（线圈温升通常<60℃）。
   • 灭弧措施：
     • 感性负载（如接触器线圈）并联RC吸收电路（典型值：100Ω+0.1μF）。
     • 直流负载串联续流二极管。
3. 维护与故障处理
   • 触点清洁：
     • 用细砂纸轻擦氧化层（银触点勿用酸性清洁剂），酒精棉签清除碳化物。
   • 常见故障：
     • 线圈烧毁：检查供电电压是否超限，测量线圈电阻（如DC24V型号阻值约2kΩ）。
     • 触点粘连：负载过载或短路导致，可串联快速熔断器保护。
     • 动作卡滞：清除铁芯污垢，润滑转轴部位（使用高温油脂）。

六、中间继电器与其他继电器的对比

七、经典应用案例解析

案例1：水泵房自动排水系统

• 需求：根据液位高低自动启停水泵，并防止频繁启停。
• 方案：
  1. 浮球开关信号输入中间继电器（线圈电压AC220V）。
  2. 继电器常开触点控制接触器线圈，驱动7.5kW水泵电机。
  3. 常闭触点连接时间继电器，设置5分钟间隔防止水位波动误动作。

案例2：数控机床安全回路

• 需求：确保任何一道防护门开启时，主轴立即停转。
• 方案：
  1. 多门磁开关串联接入中间继电器线圈回路。
  2. 继电器常闭触点串联在主轴驱动器使能电路中。
  3. 任一门开启→继电器断电→常闭触点断开→驱动器停机。

从工厂车间的智能产线到家庭电箱的隐蔽角落，中间继电器以稳定可靠的特性，默默守护着电气系统的有序运行。它或许没有变频器的“高效节能”，也不具备PLC的“智能决策”，但正是这种专注于信号传递与逻辑转换的能力，使其成为电气控制领域最基础的构建模块。理解中间继电器的技术特性与使用逻辑，不仅能帮助工程师设计出更安全、高效的控制系统，也为设备维护人员提供了清晰的故障排查路径——在自动化技术日新月异的今天，这种经典元件依然以其不可替代的实用价值，持续发挥着“以小控大”的关键作用。
