数字电位器的类型与应用

一、数字电位器的核心原理

数字电位器本质是一种可通过数字信号调节电阻值的集成电路，其工作原理可分解为三个关键环节：

1. 电阻网络架构
   • 内部由多个阻值相同的单元电阻串联构成（通常32~256个），形成类似传统电位器的分压结构。
   • 典型阻值范围：1kΩ~1MΩ，步进精度可达±1%（如100kΩ型号的步进量约400Ω）。
2. 开关矩阵控制
   • 每个电阻节点连接MOSFET或CMOS开关，通过数字信号控制开关通断。
   • 例如，8位分辨率的数字电位器包含256个调节档位，对应0~255的寄存器数值。
3. 数字接口交互
   • 通过I²C、SPI或Up/Down脉冲接口接收控制指令，更新滑动端（Wiper）位置。
   • 非易失性存储（EEPROM）可保存当前阻值位置，断电后自动恢复设定状态。

类比说明：
传统电位器如同手动调光台灯，需要旋钮物理调节；数字电位器则像智能灯泡，通过手机APP远程控制亮度——前者依赖人工操作，后者实现程序化精准调节。

二、数字电位器的结构类型

根据应用需求，数字电位器可分为多种类型：

1. 按接口协议分类
   • I²C型：
     • 支持多设备并联（通过地址引脚区分），适合复杂系统（如多通道音频控制器）。
     • 典型型号：ADI的AD5245（双通道，256级分辨率）。
   • SPI型：
     • 传输速率更高（可达10MHz），适用于高速调节场景（如电源动态补偿）。
     • 典型型号：Microchip的MCP4131（单通道，128级分辨率）。
   • 机械按钮型：
     • 通过Up/Down引脚接收脉冲信号，无需编程即可调节（如汽车仪表背光控制）。
2. 按电阻材料分类
   • 多晶硅电阻：温度系数±300ppm/℃，成本低，适用于消费电子。
   • 金属膜电阻：温度系数±50ppm/℃，精度高，适合工业测量设备。
3. 按封装形式分类
   • SOT-23：微型封装（3×2.8mm），适合空间受限的穿戴设备。
   • TSSOP：多引脚封装（如16-TSSOP），支持多通道与复杂功能。

三、数字电位器的核心性能参数

1. 分辨率
   • 定义：可调节的最小阻值步进量，通常用位数表示（如10位=1024级）。
   • 计算公式：步进量=总阻值/(2ⁿ-1)，例如100kΩ的8位电位器步进量为100000Ω/255≈392Ω。
2. 温度系数
   • 影响参数：温度每变化1℃引起的阻值变化率，高端型号可达±15ppm/℃。
   • 优化方案：选用金属陶瓷电阻网络或内置温度补偿电路。
3. 带宽与噪声
   • 典型带宽：1MHz~10MHz（影响高频信号调节能力）。
   • 噪声特性：热噪声约10nV/√Hz，接触噪声取决于开关材质。
4. 耐久性
   • 开关寿命：机械型可达100万次，全固态型无限次（无物理接触）。
   • 数据保存：EEPROM擦写次数通常10万次以上。

四、数字电位器的典型应用场景

1. 消费电子：智能设备的“感官调节”
   • 智能音箱音量控制：
     • 通过I²C接口接收手机APP指令，调节音频功放输入端的数字电位器（如MAX5486），实现无级音量调节。
     • 优势：消除传统电位器的磨损噪音，支持场景模式预设（如夜间模式自动降低音量）。
   • 相机自动对焦：
     • 调节镜头驱动电机的电流限制电位器，避免过流损坏微型电机（使用MCP4017系列）。
2. 工业控制：过程参数的“数字微调”
   • PLC模拟量校准：
     • 在4~20mA电流环中，数字电位器替代机械微调电阻，远程校准传感器零点（如AD5171）。
   • 温度控制器PID参数整定：
     • 通过SPI接口动态调整比例带（P）与积分时间（I），优化烘箱温控响应速度。
3. 汽车电子：安全系统的“隐形守护”
   • 自适应大灯调平：

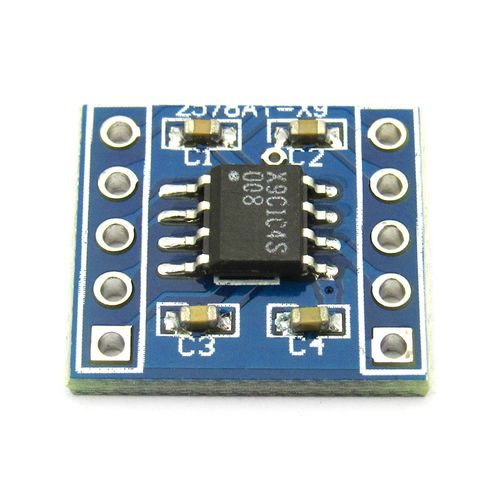

     • 根据车身姿态传感器数据，自动调节数字电位器阻值，控制大灯电机角度（如X9C103S）。
   • 电池管理系统（BMS）：
     • 校准电池组电压采样电路，消除运放偏移误差（使用MAX5427高精度型号）。
4. 测试测量：精密仪器的“动态标尺”
   • 示波器垂直灵敏度调节：
     • 通过数字电位器动态调整前置放大器增益（如AD5292），实现1mV/div~10V/div量程切换。
   • 可编程标准电阻源：
     • 多通道数字电位器组合构成等效电阻网络，用于校准万用表（误差<0.05%）。

五、数字电位器的优缺点分析

核心优势：

• 精确可控：分辨率达0.1%（12位型号），远胜机械电位器的±20%误差。
• 远程调节：支持总线控制，无需物理接触（尤其适合危险环境或密封设备）。
• 寿命长：无机械磨损，工作寿命达10年以上（工业级型号）。
• 集成度高：内置非易失存储、温度补偿等功能，减少外围电路。

主要局限：

• 功率限制：多数型号承受电流<1mA，不适用大功率分压场景。
• 高频性能弱：寄生电容（典型值10~50pF）影响射频电路调节精度。
• 成本较高：同等阻值下价格是机械电位器的5~10倍。

六、选型与使用指南

1. 选型要素
   • 接口匹配：根据主控芯片选择I²C/SPI型号，注意电平兼容性（3.3V或5V）。
   • 阻值范围：音频电路推荐10kΩ~50kΩ，传感器校准建议100kΩ~1MΩ。
   • 温度范围：汽车电子需-40℃~125℃型号（如MAX5128）。
2. 电路设计技巧
   • 抗干扰布局：数字与模拟地分开走线，电源端加装0.1μF去耦电容。
   • 防过载保护：串联限流电阻（如1kΩ），防止意外短路损坏内部开关。
   • 软件容错：写入阻值后读取验证，异常时触发复位操作。
3. 常见故障处理
   • 阻值跳变：检查电源纹波（需<50mVpp），或更换低噪声LDO稳压器。
   • 通信失败：测量总线信号完整性（I²C上拉电阻通常4.7kΩ）。
   • 温度漂移：选用温度系数±25ppm/℃以内的型号，或软件实时补偿。

七、数字电位器与机械电位器的对比

从智能家居的无声调节到工业产线的精准控制，数字电位器以“无形之手”的角色，将数字世界的指令转化为模拟信号的细微变化。它既延续了电位器这一经典元件的基础功能，又通过数字化改造突破了物理限制，成为现代电子系统自适应能力的关键支点。理解其技术特性与应用逻辑，不仅能帮助工程师优化电路设计，也为设备智能化升级提供了切实可行的路径——在万物互联的时代，这种“以数控模”的智慧，正持续推动着电子技术向更高精度、更强适应性的方向演进。
