PCI插槽有哪些类型以及区别

一、PCI插槽的技术演进与核心价值

PCI插槽由英特尔于1992年提出，旨在替代早期ISA、VESA等接口，其核心优势在于：

1. 标准化设计：统一接口规范，兼容不同厂商的扩展卡。
2. 高带宽支持：相比ISA接口的8MB/s，初代PCI的133MB/s速率提升显著。
3. 即插即用（PnP）：自动分配IRQ中断与内存地址，简化硬件安装。

技术演进路线：

• PCI 1.0（1992年）：32位总线宽度，33MHz时钟频率，理论带宽133MB/s。
• PCI 2.0（1993年）：引入64位扩展，支持66MHz频率，带宽提升至533MB/s。
• PCI-X（1999年）：专为服务器设计，频率达133MHz，带宽1.06GB/s。
• PCI Express（2003年）：串行总线替代并行架构，通过通道（Lane）倍增带宽。

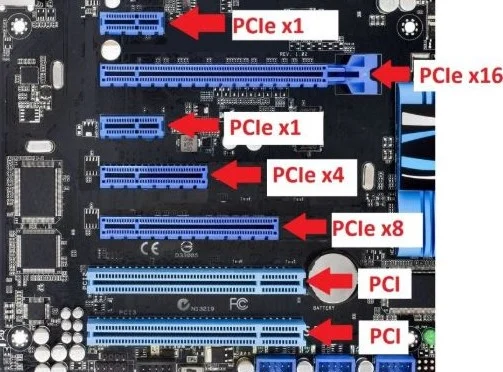

二、PCI插槽的物理结构与接口类型

1. 传统PCI插槽
   • 外观特征：
     • 长度85mm，卡口处设有防呆缺口，避免反向插入。
     • 接触点采用镀金工艺（俗称“金手指”），标准颜色为乳白色。
   • 引脚定义：
     • 32位版本120针（单缺口），64位扩展版184针（双缺口）。
     • 关键信号线包括：32条数据线、地址线、中断请求（INTA~D）等。
2. PCI Express插槽
   • 通道分级：
     • x1/x4/x8/x16四种规格，长度依次增加（x16槽长89mm）。
     • 每个通道含4对差分信号线（发送与接收各2对）。
   • 版本迭代：
     • PCIe 1.0（2003年）：单通道单向带宽250MB/s。
     • PCIe 3.0（2010年）：带宽翻倍至985MB/s每通道。
     • PCIe 4.0（2017年）：继续翻倍至1.97GB/s每通道。
3. PCI插槽与其他接口对比接口类型带宽典型应用物理特征ISA（16位）8MB/s老式声卡、网卡黑色长插槽，无防呆设计AGP 8X2.1GB/s早期独立显卡棕色短槽，偏置安装位置PCIe 3.0 x1615.75GB/s现代显卡、高速固态硬盘黑色或蓝色，带卡扣设计

三、PCI插槽的工作原理

1. 数据传输机制
   • 并行传输（传统PCI）：
     32位数据线同步传输，时钟频率33MHz，每周期传输4字节，理论带宽：33MHz×4B=132MB/s33MHz×4B=132MB/s实际受协议开销影响，有效带宽约80%~90%。
   • 串行传输（PCIe）：
     采用差分信号降低干扰，每个通道全双工通信。PCIe 3.0 x16总带宽：0.985GB/s×16×2（双向）=31.5GB/s0.985GB/s×16×2（双向）=31.5GB/s
2. 中断与仲裁
   • 传统PCI支持4个中断号（INTA~INTD），多个设备可共享同一中断。
   • PCIe采用消息信号中断（MSI），通过数据包传递中断请求，支持更多设备。
3. 即插即用实现
   • 设备插入后，BIOS通过PCI配置空间（256字节）读取厂商ID、设备ID等信息。
   • 操作系统自动分配内存地址、I/O端口及中断号，无需手动跳线设置。

四、PCI插槽的典型应用场景

1. 图形处理
   • 早期AGP显卡普及前，PCI插槽承担图形加速卡连接任务。
   • 现代PCIe x16插槽支持RTX 4090等高端显卡，提供充足带宽渲染4K游戏画面。
2. 网络扩展
   • 千兆网卡通过PCIe x1接口接入，服务器平台采用四端口网卡提升并发连接数。
   • 光纤通道卡（如HBA卡）通过PCIe x8连接存储区域网络（SAN）。
3. 数据存储
   • NVMe SSD扩展卡利用PCIe 4.0 x4接口，实现7GB/s顺序读取速度。
   • RAID控制卡通过PCIe x8管理多块硬盘，支持硬件级数据冗余。
4. 工业与专业领域
   • 数据采集卡：通过PCI接口连接传感器，实时记录温度、压力等参数（采样率>100kHz）。
   • 视频采集卡：广播电视级设备采用PCIe x16处理4:4:4无损视频流。

五、PCI插槽的硬件兼容性与限制

1. 机械兼容性
   • 物理尺寸匹配：全高卡（高度120mm）需机箱提供足够空间，半高卡适用紧凑机型。
   • 后挡板标准：扩展卡挡板高度需符合ATX规范（高度121mm，螺丝孔距161mm）。
2. 电气兼容性
   • 功耗限制：PCI插槽最大供电75W（12V+3.3V），PCIe插槽可提供75W（插槽）+ 150W（外接供电）。
   • 电压匹配：传统PCI设备需支持5V/3.3V双电压，PCIe设备统一采用12V供电。
3. 协议兼容性
   • 向下兼容：PCIe 4.0设备可在PCIe 3.0插槽降速运行（需主板BIOS支持）。
   • 通道拆分：x16插槽可拆分为两个x8通道，同时连接两块显卡（需芯片组支持）。

六、安装与维护指南

1. 硬件安装步骤
   • 断电操作：拔除电源线后长按开机键10秒释放残余电荷。
   • 对准插槽：将扩展卡金手指缺口与插槽凸起对齐，垂直下压至卡扣锁定。
   • 固定螺丝：使用机箱附带的螺丝固定扩展卡挡板，防止松动。
2. 驱动管理
   • 自动识别：Windows系统通过WHQL认证驱动自动安装大部分设备。
   • 手动更新：从设备制造商官网下载最新驱动，提升性能与稳定性。
3. 常见故障排查
   • 设备未识别：
     • 检查设备管理器中的未知设备，尝试重新扫描硬件改动。
     • 清洁金手指：使用橡皮擦擦拭氧化层，恢复导电性。
   • 性能异常：
     • GPU-Z等工具检测PCIe链路速度（如PCIe 3.0 x16应显示“16 GT/s”）。
     • 主板BIOS中确认PCIe版本设置为Auto或最高速率。
4. 散热与维护
   • 多卡并联时确保间距≥1槽位，避免热量堆积（如SLI/CrossFire配置）。
   • 定期清理插槽灰尘，使用压缩空气吹除触点间异物。

七、PCI插槽的技术参数实例

以华硕ROG MAXIMUS Z790主板为例：

• PCIe 5.0 x16：1个，支持最新显卡（带宽63GB/s）
• PCIe 4.0 x16：1个（实际运行模式x4），接高速固态硬盘
• PCIe 3.0 x1：2个，用于声卡、采集卡等低速设备
• 钢板加固：x16插槽采用SMT焊接工艺，承重能力提升1.8倍

从DOS时代的16位网卡到今天的RTX 4090显卡，PCI插槽以不断进化的形态，见证并推动了计算机硬件三十年的革新历程。它不仅是主板上的物理接口，更是功能扩展的基石——无论是游戏玩家追求的极致性能，还是工业控制所需的稳定采集，都依赖这条“数据通道”的高效运转。理解PCI插槽的技术逻辑，既能帮助用户合理规划硬件升级方案，也为排查兼容性问题提供了清晰的路径。在模块化设计日益盛行的当下，这种开放、通用的扩展理念，依然彰显着计算机技术的包容性与生命力。
