南桥芯片是起什么作用的？

一、南桥芯片的功能定位

南桥芯片是主板芯片组的重要组成部分，与北桥芯片（North Bridge，现代架构中多已集成至CPU）协同工作，主要负责中低速设备的连接与管理。其核心职能可归纳为：

1. 扩展接口控制：管理USB、SATA、PCIe等外设接口的数据传输。
2. 系统功能整合：集成声卡、网卡、时钟控制器等基础功能模块。
3. 能源与信号管理：控制电源分配，处理中断请求（IRQ）与直接内存访问（DMA）。

类比说明：
如果将CPU比作企业CEO，北桥是连接核心部门的执行总监，那么南桥就如同行政主管——虽不参与核心决策，但确保打印机、会议室、门禁系统等后勤设施有序运转。

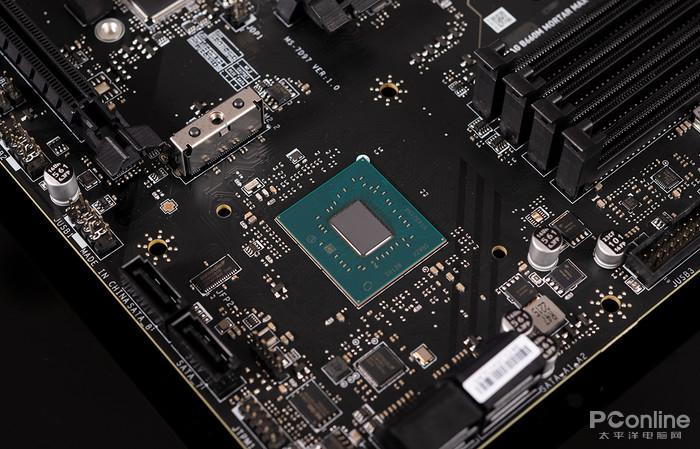

二、南桥芯片的物理结构与连接架构

1. 物理封装
   • 采用BGA（球栅阵列）封装，尺寸多在20×20mm~30×30mm之间，底部有数百个锡球焊点。
   • 表面覆盖金属散热盖，通过硅脂与主板散热片接触（部分低功耗型号无需主动散热）。
2. 内部功能模块
   • PCIe控制器：提供2.0/3.0标准的x1/x2/x4通道，连接独立网卡、采集卡等设备。
   • SATA控制器：支持6Gbps速率，管理机械硬盘、固态硬盘的数据读写。
   • USB主控：集成USB 2.0/3.2 Gen1接口，可扩展至10个以上外部端口。
   • LPC（低引脚数）总线：连接BIOS芯片、TPM安全模块等基础组件。
3. 外部连接拓扑
   • 通过DMI（直接媒体接口）总线与CPU相连，带宽通常为PCIe 3.0×4（约4GB/s）。
   • 通过SMBus（系统管理总线）监控硬件状态（如温度传感器、风扇转速）。

三、核心功能模块详解

1. 存储设备管理
   • SATA协议支持：
     • 原生支持AHCI模式，提供NCQ（原生指令排序）功能，优化多任务读写性能。
     • 通过RST（快速存储技术）实现RAID 0/1/5阵列配置。
   • NVMe拓展：
     • 部分高端南桥通过PCIe通道支持NVMe SSD，但受限于DMI总线带宽，性能弱于CPU直连方案。
2. USB子系统
   • 带宽分配：
     • USB 3.2 Gen1（5Gbps）端口共享20Gbps总带宽，多设备同时传输时会动态分配。
     • 支持USB PD（供电协议）的端口可提供最高100W电力输出。
   • 协议转换：
     • 内置USB转PS/2控制器，兼容老式键鼠设备。
3. 音频处理单元
   • 编解码能力：
     • 集成Realtek ALC系列或VIA Vinyl音频芯片，支持24bit/192kHz高解析度输出。
     • 提供环境降噪、虚拟环绕声等软件增强功能。
   • 接口管理：
     • 控制前端面板耳机孔与后置Line Out/Mic In接口的信号切换。
4. 网络通信模块
   • PHY层集成：
     • 部分南桥内置千兆以太网MAC控制器，需外接PHY芯片完成信号调制。
     • 支持Wake-on-LAN（网络唤醒）功能。

四、典型应用场景分析

1. 消费级PC
   • 游戏主机中，南桥负责管理RGB灯效控制器、多个USB外设（键鼠、耳机、手柄）的并发数据传输。
   • 设计师工作站通过南桥扩展雷电3接口（需额外芯片），连接高分辨率显示器与高速存储阵列。
2. 工业控制设备
   • 自动化产线控制机的南桥需支持-40℃~85℃宽温运行，通过PCIe接口连接运动控制卡。
   • 集成多个COM串口（通过PCIe转接芯片），连接PLC、传感器等工业设备。
3. 服务器平台
   • 双路服务器采用多南桥设计（如Intel C62x系列），提供多达20个SATA端口构建存储服务器。
   • 支持SR-IOV（单根I/O虚拟化），将物理网卡虚拟为多个逻辑设备供虚拟机使用。
4. 嵌入式系统
   • 车载中控南桥需通过AEC-Q100车规认证，管理倒车影像、CAN总线等专用接口。
   • 工控主板通过南桥的GPIO引脚控制继电器、状态指示灯等外围元件。

五、南桥芯片与北桥芯片的职能划分

在传统架构中，南北桥分工明确：

架构演进：
随着CPU集成度提升，北桥功能（内存控制器、PCIe根控制器）逐渐被整合至处理器内部，南桥则进化为PCH（平台控制器中枢），但核心职能未发生本质改变。

六、使用与维护注意事项

1. 接口规划策略
   • 带宽分配优先级：将NVMe SSD接CPU直连通道，机械硬盘接南桥SATA口。
   • USB设备布局：高速外设（移动固态硬盘）单独使用一个控制器通道，避免与键鼠共享。
2. 散热管理
   • 长时间高负载（如多硬盘阵列读写）时，南桥温度可能升至70℃以上，需确保散热片贴合紧密。
   • 机箱风道设计应使气流经过南桥区域，避免热空气滞留。
3. 固件更新
   • 通过主板厂商提供的固件包升级南桥微码，可修复USB兼容性、SATA链路速率等问题。
   • 更新前需备份重要数据，防止因意外断电导致固件损坏。
4. 常见故障排查
   • USB接口失灵：
     • 检查设备管理器中的控制器驱动状态（代码43错误需重新安装驱动）。
     • 测量USB端口供电电压（正常值5V±5%）。
   • SATA设备识别异常：
     • 进入BIOS查看SATA控制器是否启用（部分主板支持关闭南桥SATA以提升稳定性）。
     • 替换数据线测试，排除物理连接故障。

七、南桥芯片的技术参数解析

以Intel Z690芯片组南桥为例：

• PCIe通道：提供12条PCIe 4.0与16条PCIe 3.0通道
• USB接口：支持10个USB 3.2 Gen2x1（20Gbps） + 14个USB 2.0
• SATA端口：8个SATA III（6Gbps）
• 网络支持：集成Wi-Fi 6E MAC，需搭配AX210射频模块
• TDP功耗：6W（待机）~15W（满载）

从开机瞬间的硬件自检到日常工作中的文件传输，南桥芯片如同一位不知疲倦的协调者，在CPU与外部世界之间架起沟通的桥梁。它或许没有光追运算的炫目效果，也无需应对GHz级的频率挑战，但正是这种对基础功能的专注，让计算机系统得以在复杂外设生态中保持秩序与效率。理解南桥芯片的运作机理，不仅能帮助用户优化外设配置、排查硬件故障，更可深刻体会计算机设计中“各司其职”的工程智慧——在技术高度集成的今天，这种分工协作的理念依然闪耀着永恒的价值。
