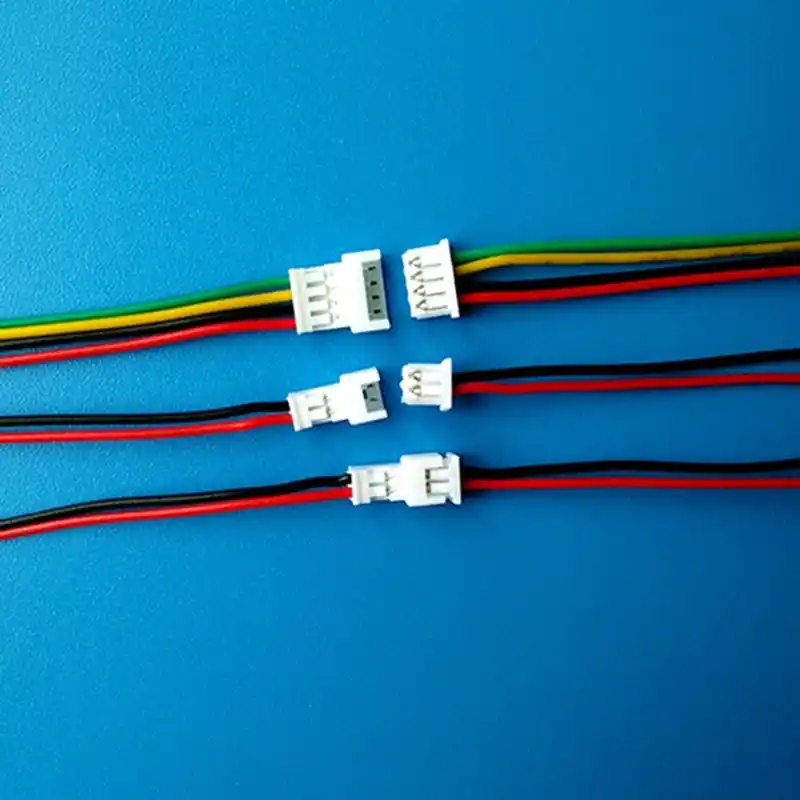

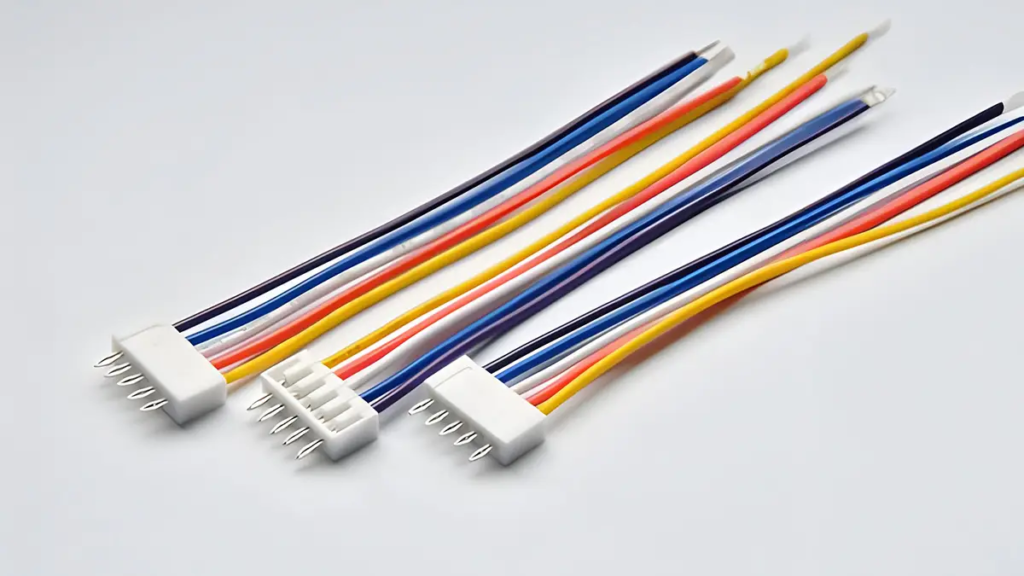

端子线的分类与应用

一、端子线的定义与基本组成

端子线是一种由导线、端子（连接器）和绝缘保护层组成的电气连接组件。其核心功能是通过物理连接实现电流或信号的稳定传输。端子通常由金属材料制成，例如黄铜、磷青铜或不锈钢，具有良好的导电性和耐腐蚀性。导线部分则多采用铜、铝等导电金属，外层包裹PVC、硅胶等绝缘材料。

根据国际电工委员会（IEC）标准，优质端子线需要满足以下特性：

• 导电性：电阻值需控制在0.5Ω/m以下
• 耐温范围：-40℃至105℃（常规型）
• 抗拉强度：单芯线不低于50N，多芯线不低于80N
• 阻燃等级：UL94 V-0级阻燃标准

二、端子线的分类与应用场景

根据不同分类标准，端子线可分为多个类别，每种类型对应着特定的使用场景：

1. 按材质分类

• PVC端子线：成本低、柔韧性好，广泛用于家电控制板连接
• 硅胶端子线：耐高温、抗老化，适用于汽车发动机舱等高温环境
• 铁氟龙端子线：绝缘性能优异，常见于医疗设备、航空航天领域

2. 按结构分类

• 单芯线：结构简单，用于固定设备的电源连接
• 多芯线：可同时传输多路信号，常见于工业控制系统
• 屏蔽线：外层包裹铝箔或铜网，防止电磁干扰，用于精密仪器

3. 按用途分类

• 电源端子线：直径通常2.5-6mm²，承载大电流
• 信号端子线：线径0.3-1.0mm²，侧重信号保真度
• 数据端子线：如USB、HDMI端子线，传输速率可达10Gbps

在应用领域方面：

• 家电行业：冰箱压缩机端子线需承受频繁启停电流，空调控制板端子线需耐潮湿
• 汽车制造：ECU（行车电脑）端子线要求抗震、耐油，新能源车高压端子线需通过3000V耐压测试
• 工业设备：PLC控制系统端子线强调抗干扰能力，机床设备端子线需耐受机械振动

三、端子线的选择要点

在实际应用中，选择合适的端子线需要综合考虑多方面因素：

1. 电气参数匹配

• 电流承载：根据公式I=K×S（K为材料系数，铜线取5-8A/mm²）计算所需线径
• 电压等级：常规设备选用300V/600V线材，高压设备需选1000V以上规格
• 信号类型：模拟信号线要求低噪声，数字信号线注重阻抗匹配

2. 环境适应性

• 高温环境：选择耐温180℃以上的硅胶线
• 潮湿环境：端子需镀镍或镀金处理，防氧化等级IP67以上
• 腐蚀性环境：采用氟塑料外被或金属防护套

3. 接口匹配性

• 端子间距：常见有2.54mm、3.96mm、5.08mm等规格
• 接触方式：弹簧式端子适合频繁插拔，螺钉式端子连接更稳固
• 颜色标识：遵循IEC60446标准，如红色接火线、蓝色接零线

四、端子线的安装与维护

正确的安装工艺直接影响端子线的使用寿命和安全性：

安装规范

1. 剥线长度：控制在端子插入深度的1.5倍，露出导体5-7mm
2. 压接工艺：使用专用压线钳，确保压接部位无毛刺、不变形
3. 弯曲半径：线缆弯曲半径≥6倍外径，避免内部导体受损

常见维护要点

• 定期检查端子氧化情况，必要时用无水乙醇清洁触点
• 多芯线需注意线序标记，防止错接导致短路
• 振动环境中的端子线应使用扎带固定，间隔不超过20cm

五、端子线常见问题与解决方法

1. 接触不良

• 现象：设备间歇性断电、信号时有时无
• 处理：检查端子是否氧化，用砂纸打磨接触面后重新压接

2. 线材老化

• 判断标准：绝缘层出现裂纹、硬度增加超过30%
• 预防措施：避免线材长期处于温度循环变化环境

3. 接口松动

• 检测方法：施加2N轴向拉力，位移不超过1mm
• 解决方案：更换带锁扣结构的端子或增加固定支架

六、质量认证与安全标准

优质端子线必须通过以下认证：

• 中国强制认证（CCC）：基础电气安全认证
• UL认证：美国保险商实验室制定的防火、防漏电标准
• RoHS指令：欧盟限制有害物质（铅、汞等）含量

以汽车线束为例，需满足ISO 6722标准，其中：

• 导线耐刮擦≥100次（负荷4.9N）
• 耐燃油浸泡72小时后体积膨胀率＜50%
• 盐雾试验240小时无基材腐蚀

作为现代电子系统的”神经网络”，端子线的技术发展始终与工业进步紧密相连。从智能手机的微型FPC连接线到高铁车厢的耐火线束，这些看似普通的连接元件实则凝聚着材料科学、精密制造等多领域的技术结晶。只有深入理解端子线的特性和使用规范，才能确保各类电子设备安全、稳定地服务于人类的生产与生活。
