钮子开关的原理与特性

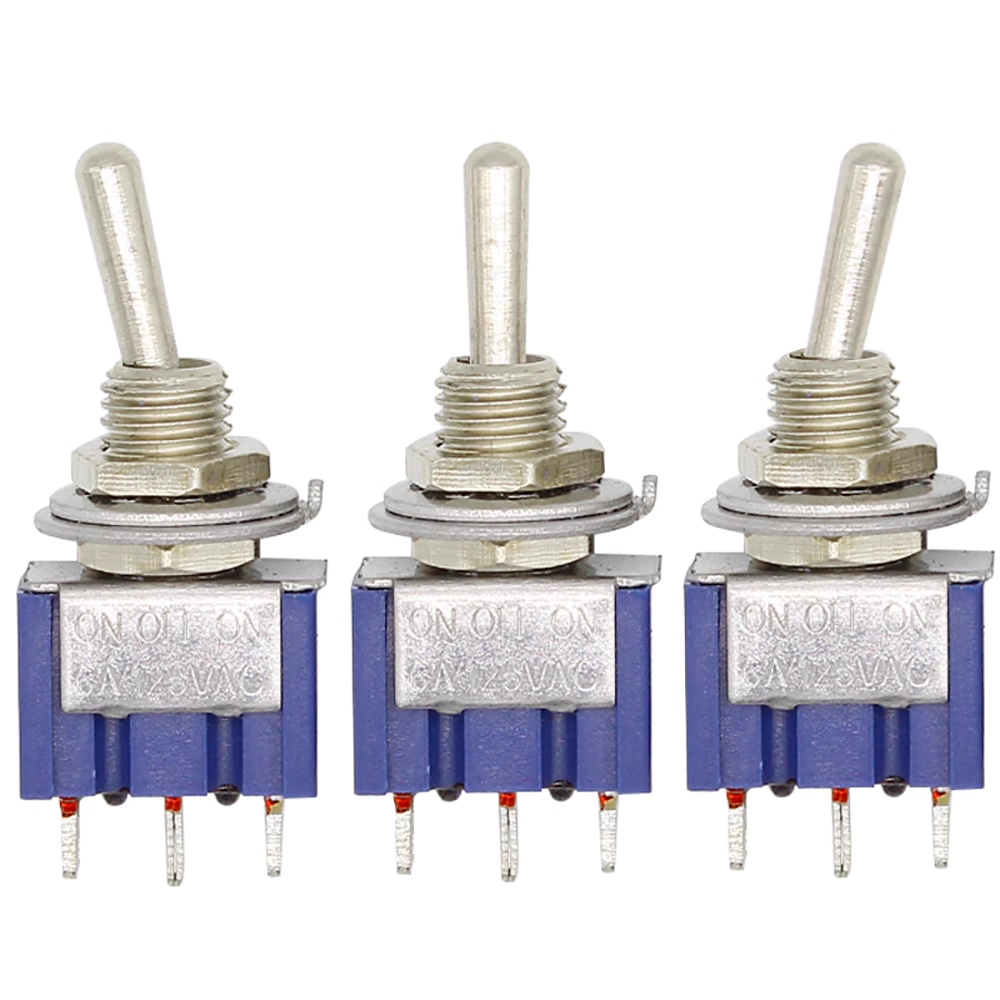

一、钮子开关的结构与工作原理

钮子开关的核心功能是通过手动机械动作控制电路的通断或切换。其基本结构由以下几部分组成：

1. 操作手柄：通常为金属或塑料材质的杠杆状部件，用户通过拨动它改变开关状态。
2. 触点系统：包含动触点和静触点，材料多为银合金或铜镀银，负责传导电流。
3. 弹簧机构：提供操作手感并确保触点快速闭合/分离，减少电弧损伤。
4. 外壳与底座：绝缘材料（如尼龙、热塑性塑料）包裹内部结构，防止触电并固定安装位置。

工作原理：
当手柄被拨动时，通过机械联动装置带动动触点移动。例如在双刀双掷（DPDT）开关中，手柄处于中间档位时两路电路均断开；向上拨动则第一组触点闭合，向下拨动切换至第二组触点。整个过程依赖弹簧的瞬时动作实现“快动”特性，避免触点因缓慢接触产生火花。

二、钮子开关的分类与特性

根据不同的应用需求，钮子开关可分为多种类型：

1. 按档位数量区分
   • 单刀单掷（SPST）：最简结构，仅控制一路电路通断。
   • 单刀双掷（SPDT）：一个动触点可在两个静触点间切换，实现电路转向。
   • 多刀多掷（如3PDT）：同时控制多组电路，适用于复杂控制系统。
2. 按电流容量区分
   • 小电流型：承载电流0.1~5A，用于信号电路（如仪器面板指示灯控制）。
   • 大电流型：最高可达30A，用于电机启停或电源主回路（需配合灭弧设计）。
3. 按防护等级区分
   • 开放式：成本低，仅适用于干燥清洁环境。
   • 密封型：IP67及以上防护，可防水防尘（如船舶仪表盘开关）。
4. 按安装方式区分
   • 面板安装：通过螺母固定在设备外壳，操作手柄外露。
   • PCB安装：引脚直接焊接在电路板上，节省空间。

三、钮子开关的制造工艺

1. 触点加工
   • 冲压银镍合金片形成触点形状，表面镀金可提升耐腐蚀性（适用于高频信号场景）。
   • 铆接或激光焊接将触点固定在铜质导片上。
2. 注塑成型
   • 使用耐高温工程塑料（如PA66）注塑外壳，模具精度需控制在±0.05mm以内。
   • 在绝缘底座内预埋金属嵌件，增强螺钉安装部位的机械强度。
3. 组装与测试
   • 将弹簧、手柄与触点系统组装至底座，调整弹簧力度使操作力矩在0.3~0.8N·m之间。
   • 进行寿命测试（通常5万次以上通断）和耐压测试（如2kV/1min绝缘强度验证）。

关键工艺挑战：

• 触点接触电阻需稳定在20mΩ以下，避免发热损耗。
• 手柄与外壳的配合间隙需小于0.2mm，防止灰尘进入影响可靠性。

四、钮子开关的典型应用场景

1. 工业控制设备
   • 在数控机床操作面板上，三档钮子开关用于切换“手动/自动/急停”模式。
   • 配电柜中的大电流开关（如40A/250V型号）控制三相电机启停。
2. 家用电器
   • 老式电风扇的调速开关多为三档SPDT结构，通过切换绕组抽头改变转速。
   • 微波炉门体安全开关采用密封型设计，开门时自动切断磁控管电源。
3. 汽车电子
   • 越野车顶灯开关具备防溅水功能，簧片触点镀金以抵抗潮湿环境氧化。
   • 卡车拖车刹车灯开关通过长手柄设计便于驾驶员盲操作。
4. 特殊领域
   • 航空仪表板开关采用自锁结构，避免飞行中因振动误触。
   • 医疗设备（如X光机）使用红色警示钮子开关，紧急情况下快速切断高压电源。

五、选型与使用注意事项

1. 电气参数匹配
   • 电压/电流：交流负载需选择额定值高于实际工况20%的型号（考虑启停冲击电流）。
   • 触点材质：银镉合金触点适合阻性负载，感性负载（如继电器线圈）建议选用银氧化锡触点以减少电弧。
2. 环境适应性
   • 高温环境（>85℃）需选用玻璃纤维增强外壳，避免塑料变形。
   • 化工厂房等腐蚀性场所应指定全密封不锈钢外壳型号。
3. 安装与维护
   • 面板开孔尺寸需比开关柄部直径大0.5~1mm，预留热胀冷缩空间。
   • 定期清洁触点：对于非密封开关，可用无水酒精棉签擦拭触点表面氧化物。
4. 常见故障处理
   • 触点粘连：多因过载电流导致，可并联RC缓冲电路吸收浪涌。
   • 手柄卡滞：检查是否有异物进入或润滑脂干涸，必要时更换整个开关模块。

六、经典设计案例解析

案例1：实验室电源的极性切换
在直流可调电源中，双刀双掷钮子开关被用于反转输出极性。当手柄拨向一侧时，正负极按默认方向连接；拨向另一侧则交换极性，方便测试二极管、电解电容等元件。此设计需确保两路触点同步动作时间差小于10ms，避免短路风险。

案例2：舞台灯光控制系统
多路调光台常使用带LED指示的钮子开关。手柄内置微型灯泡，当对应通道开启时LED点亮，操作者即使身处昏暗环境也能清晰识别状态。此类开关需在触点旁增加磁屏蔽层，防止电磁干扰导致误触发。

从老式收音机的波段选择到核电站安全系统的紧急制动，钮子开关以其直观的物理操作和可靠的电气性能，在自动化与人工控制之间架起了桥梁。尽管数字触摸屏、无线遥控等技术不断涌现，但在需要快速响应、高可靠性或极端环境适应的场景中，这种经典的机械开关依然不可替代。理解其设计逻辑与使用要点，不仅能帮助工程师优化人机交互体验，也为设备维护提供了清晰的故障排查路径。在电子技术持续演进的今天，钮子开关仍以最朴素的机械语言，诠释着“可靠即永恒”的工程哲学。
