碳膜电阻的特点及应用场景

一、碳膜电阻的结构与工作原理

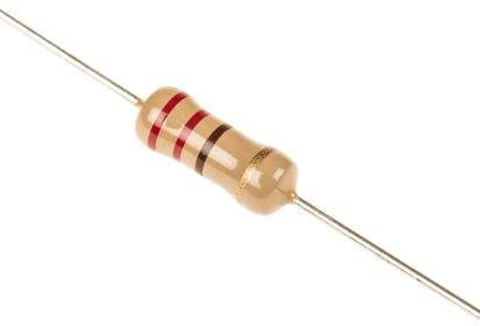

碳膜电阻的核心结构非常简单：在陶瓷绝缘基体表面，通过真空高温沉积技术形成一层均匀的碳膜。这层碳膜的厚度通常在几微米到几十微米之间，通过控制碳膜的厚度和刻槽螺旋形状，可以精确调节电阻值。其外部通常涂覆环氧树脂或硅胶保护层，并标注色环编码以便识别阻值和精度。

碳膜的导电性来源于碳材料的半导体特性。碳原子在高温下形成的结晶结构能够提供特定的电阻率，当电流通过时，电子在碳膜中碰撞产生阻抗，从而限制电流大小。这种物理特性使得碳膜电阻能够稳定地完成分压、限流、阻抗匹配等功能。

二、碳膜电阻的生产工艺

1. 基体准备：高纯度陶瓷棒经过清洗、抛光后作为载体。
2. 碳膜沉积：在真空环境中，碳氢化合物气体（如甲烷）在高温下分解，碳原子均匀附着在陶瓷表面。
3. 刻槽调阻：通过激光或机械切割在碳膜上刻出螺旋形沟槽，增加导电路径长度以精确调整阻值。
4. 端帽焊接：在基体两端安装金属帽，作为电极连接点。
5. 涂覆保护层：覆盖绝缘材料并印刷色环，最后进行老化测试。

整个工艺的关键在于碳膜厚度的控制和刻槽精度的把握——这直接决定了电阻的精度和温度稳定性。

三、碳膜电阻的性能特点

优点：

• 成本低廉：原材料和工艺简单，适合大规模生产。
• 宽阻值范围：典型阻值覆盖1Ω~10MΩ，满足多数电路需求。
• 高频特性好：寄生电感小，适用于高频信号处理。
• 噪声较低：相比碳合成电阻，电流噪声减少约20%。

局限性：

• 精度一般：常见精度为5%（色环电阻）或2%（精密型号）。
• 温度系数较高：约-200~-500 ppm/℃，高温下阻值漂移较明显。
• 功率限制：受限于体积和散热能力，常见规格在1/8W~2W之间。

四、碳膜电阻的典型应用场景

1. 消费电子产品
   • 在电视机、音响等设备中用于信号分压和偏置电路。例如，音频放大器的输入级常通过碳膜电阻设置工作点。
   • 手机充电器的限流保护电路，防止过充损坏电池。
2. 工业控制系统
   • PLC（可编程逻辑控制器）的输入/输出模块中，作为信号调理电阻。
   • 电机驱动电路的分压网络，配合光耦实现强弱电隔离。
3. 测量仪器
   • 万用表内部的多档位量程切换依赖精密碳膜电阻网络。
   • 传感器信号调理电路，如热电偶的冷端补偿电阻。
4. 电力电子
   • 与互感器配合使用，在电流检测电路中作为取样电阻（详见第六部分）。

五、互感器的作用及其与碳膜电阻的协同

互感器是一种利用电磁感应原理实现电流/电压变换的装置，在电路中主要承担三大功能：

1. 电流测量与隔离
   通过将大电流按比例转换为小电流信号，互感器使测量仪表无需直接接入高压线路。例如在配电柜中，1000:1的电流互感器可将100A主回路电流转换为0.1A安全信号。此时，碳膜电阻作为二次侧的负载电阻，其阻值选择需满足：R=V输出I二次侧R=I二次侧​V输出​​例如，若需输出5V信号，则需配置50Ω电阻（5V/0.1A=50Ω）。
2. 电路保护
   在过流保护电路中，互感器实时监测电流变化。当检测到异常电流时，保护电路通过比较器触发断路。此处的碳膜电阻用于设置比较器阈值电压，其精度直接影响保护动作的准确性。
3. 能量传递
   在开关电源中，互感器（高频变压器）实现能量传输与电压转换。碳膜电阻常用于吸收漏感产生的尖峰电压，保护开关管不被击穿。

典型案例：电动车充电桩
充电桩的主控板包含多个互感器：

• 交流输入侧使用电流互感器监测电网电流，配合0.1%精度的碳膜电阻实现±1A以内的测量误差。
• DC-DC变换器输出端配置霍尔电流传感器，其输出信号经碳膜电阻分压后送入MCU进行闭环控制。

六、使用注意事项

1. 选型建议
   • 功率降额使用：在70℃以上环境，功率承载能力需按1%/℃递减。
   • 精度匹配：普通电路选用5%精度，精密测量建议选用金属膜电阻。
2. 安装禁忌
   • 避免与发热元件（如功率晶体管）近距离布置，防止温度漂移。
   • 在振动环境中使用时应采用卧式安装，防止引脚断裂。
3. 失效模式
   • 过载烧毁：表现为表面焦黑或开裂，可通过串联保险电阻预防。
   • 湿气侵蚀：保护层破损后碳膜氧化导致阻值增大，需做好防潮处理。

从老式收音机到现代5G基站，碳膜电阻始终在电子系统中默默承担着电流调控的基础职能。其与互感器等元件的配合，更是构建了从能量传输到信号处理的完整链路。理解这些基础元件的工作原理，不仅能帮助工程师优化电路设计，也为电子设备的故障诊断提供了底层逻辑支撑。在技术快速迭代的今天，这类经典元件依然以其可靠性和经济性，持续发挥着不可替代的作用。
