文丘里管是什么，有什么作用

一、文丘里管的工作原理

1. 伯努利效应的实践应用
文丘里管的工作基于流体力学中的伯努利原理：在稳定流动的不可压缩流体中，流速越大，静压力越小。文丘里管通过改变管道截面积，人为制造流速变化，从而形成可测量的压力差。

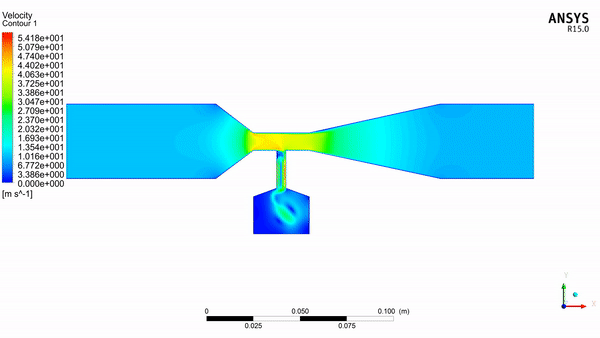

2. 结构引发的流速变化
典型文丘里管由三部分组成：

• 收缩段：管道截面积逐渐缩小，迫使流体加速。
• 喉部：最小截面积区域，此处流速达到最大值，静压力降至最低。
• 扩散段：管道截面积逐渐恢复，流速降低，压力部分回升。

3. 压差与流量的数学关系
通过测量收缩段入口（高压区）与喉部（低压区）的压差（ΔP），结合管道几何参数，可计算出流量（Q）。基本公式为：Q=C⋅A2⋅2ΔPρ(1−(A2/A1)2)Q=C⋅A2​⋅ρ(1−(A2​/A1​)2)2ΔP​​

其中，C为流量系数，A₁、A₂为入口和喉部截面积，ρ为流体密度。

二、文丘里管的结构类型

根据应用场景和制造工艺，文丘里管主要分为三类：

1. 经典文丘里管

• 由精密铸造或机械加工制成，包含完整的收缩段、喉部和扩散段。
• 典型应用：大型输水管线、天然气主管道。
• 优点：压力损失小（约恢复85%入口压力），测量精度高（±0.5%）。

2. 短管文丘里（喷嘴型）

• 省略扩散段，喉部直接连接标准管道。
• 典型应用：锅炉给水系统、化工反应器。
• 优点：结构紧凑，制造成本降低约40%。

3. 插入式文丘里

• 将缩小截面装置插入现有管道，无需整体更换管路。
• 典型应用：工厂管网改造、临时流量监测。
• 优点：安装灵活，适合空间受限场景。

三、核心优势与技术特性

1. 低压损特性
相比孔板流量计（压力损失达60%），文丘里管通过渐变的截面变化减少湍流，最终压力损失可控制在10%-20%之间，显著降低泵送能耗。

2. 宽量程适应性
通过优化收缩比（喉部直径/入口直径，通常0.4-0.7），可适应不同流量范围：

• 低流速（如灌溉系统）：选择小收缩比（0.4）提高灵敏度。
• 高流速（如输油管道）：采用大收缩比（0.7）避免过度压降。

3. 多相流兼容性
特殊设计的文丘里管可测量气液混合流（如油气混输管道），通过压差信号分析实现组分估算。

四、典型应用场景

1. 市政工程

• 供水管网：监测区域用水量，定位泄漏点（异常压降提示破损）。
• 污水处理：控制曝气池进气量，优化生化反应效率。

2. 能源工业

• 石油输送：测量原油流量，配合密度计计算质量流量。
• 火力发电：调节锅炉给水流量，确保蒸汽产量稳定。

3. 交通运输

• 飞机空速管：通过测量气流压差计算飞行速度（改进型文丘里原理）。
• 汽车发动机：化油器利用文丘里效应混合空气与燃油（电喷系统普及后逐步淘汰）。

4. 日常生活

• 家用煤气表：通过文丘里压差推动膜盒计量燃气消耗。
• 喷雾器与洗车枪：高速水流在喉部形成负压，吸入清洁剂实现混合。

五、设计与安装要点

1. 关键设计参数

• 喉径比（β）：决定流量测量范围和压差大小，需综合工艺需求与能耗考虑。
• 雷诺数范围：确保流体处于湍流状态（Re>10^4），避免层流导致公式失效。
• 材料选择：腐蚀性流体需采用316L不锈钢或衬塑结构。

2. 安装规范

• 直管段要求：上游需10倍管径的直管段，下游需5倍管径，避免弯头扰动流场。
• 取压口定位：上游取压口位于收缩段前1/2管径处，下游取压口在喉部中点。
• 方向校正：垂直安装时需考虑重力影响，气体测量时建议水平布置。

3. 维护注意事项

• 结垢预防：定期检查喉部积垢（尤其测量污水时），必要时加装过滤器。
• 密封检测：每年校验取压管路气密性，防止泄漏导致测量偏差。
• 零点校准：长期停运后重新启用时，需在零流量状态下调整差压变送器。

六、文丘里管的优缺点分析

显著优势：

• 能源效率高：低压损特性减少泵送能耗，长期运行成本低。
• 可靠性强：无活动部件，耐磨损，使用寿命可达20年以上。
• 适应性强：可测量液体、气体及适度含固体颗粒的流体。

主要局限：

• 初期成本高：精密加工的文丘里管造价是孔板流量计的3-5倍。
• 体积较大：完整结构的长度可达管径的10倍，占用空间较多。
• 粘度敏感：高粘度流体（如重油）需修正流量系数，增加计算复杂度。

七、常见问题解答

Q1：文丘里管与孔板流量计如何选择？
若注重长期能耗节约且预算充足，优先选择文丘里管；若短期使用或空间受限，可选孔板流量计。

Q2：能否测量双向流动？
标准文丘里管仅限单向测量，特殊设计的对称结构可支持双向流，但精度会下降约15%。

Q3：气体测量时为何要补偿温度压力？
气体密度受温压影响显著，需通过实时数据修正体积流量为标况流量（如Nm³/h）。

Q4：喉部磨损是否影响精度？
喉部直径变化1%会导致流量误差约2%，定期几何尺寸检测是必要的。

自19世纪文丘里发现这一现象以来，文丘里管已从实验室走向全球工业体系。它如同一位无声的流体翻译官，将流速的奥秘转化为可读的压力信号，在炼油厂的仪表间、自来水厂的调度室、甚至家中的燃气表里默默履行使命。这种将基础物理原理转化为实用技术的典范，不仅展现了工程学的智慧之美，更提醒我们：最优雅的解决方案，往往源于对自然规律的深刻理解与巧妙运用。
