自恢复保险丝的原理与特性

一、自恢复保险丝的结构与原理

1. 基本构造
自恢复保险丝的核心由高分子聚合物基体与导电颗粒（如碳黑）混合制成。其结构通常包括：

• 高分子PTC材料层：具有正温度系数（温度升高时电阻增大）的导电复合材料。
• 电极层：附着在材料两端的金属箔或镀层，用于连接电路。
• 封装外壳：环氧树脂或塑料封装，提供机械保护和绝缘性能。

2. 工作原理
自恢复保险丝的工作基于PTC效应（正温度系数效应），具体过程分为三个阶段：

• 正常状态：在额定电流下，导电颗粒形成连续通路，电阻极低（通常为毫欧级），不影响电路工作。
• 过流触发：当电流超过阈值时，焦耳热使高分子材料膨胀，导电颗粒间的连接被切断，电阻急剧上升至千欧甚至兆欧级，从而限制电流。
• 自动恢复：故障排除后，材料冷却收缩，导电网络重建，电阻恢复至初始值，电路重新导通。

3. 关键参数

• 保持电流（I~H~）：器件能长期工作的最大电流。
• 触发电流（I~T~）：引发电阻突变的临界电流，通常为I~H~的2倍左右。
• 最大电压（V~max~）：器件能承受的最高工作电压。
• 动作时间：从过流发生到电阻跃升所需时长，通常在毫秒至秒级。

二、自恢复保险丝的分类与特性

根据封装形式和适用场景，自恢复保险丝可分为以下几类：

1. 径向引线型（插件式）

• 外形类似传统保险丝，两端为金属引脚，适用于通孔焊接。
• 典型型号：RXE系列（如RXE010），常用于电源适配器、充电器。
• 优点：耐压高（可达60V），成本低。

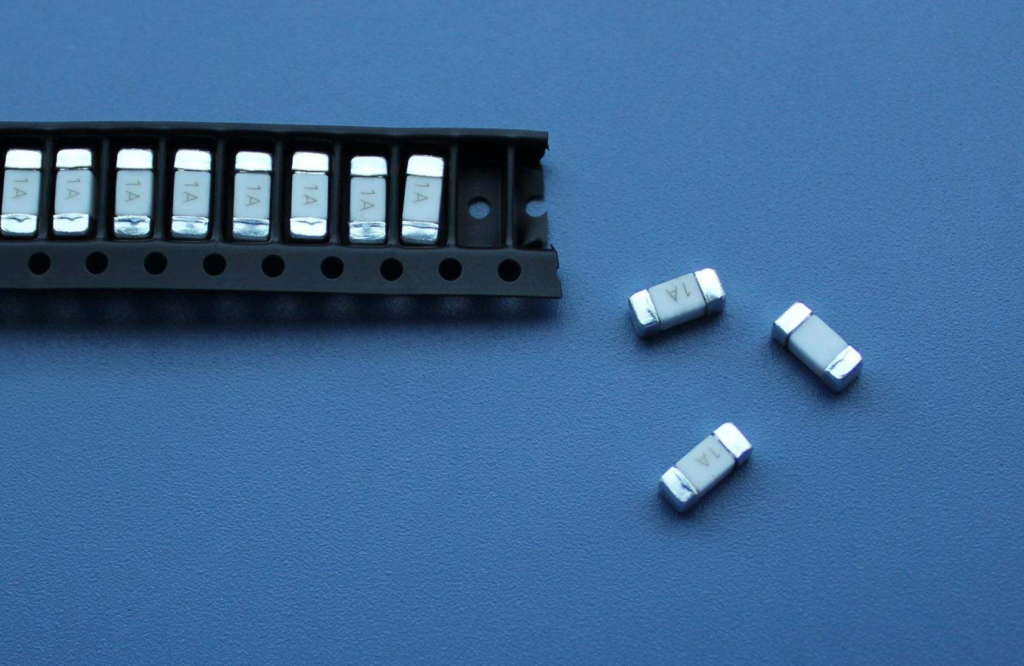

2. 贴片型（SMD）

• 表面贴装设计，体积小巧，适合高密度PCB布局。
• 典型型号：SMD1812（尺寸4.5×3.2mm），多用于手机、平板主板。
• 优点：响应速度快（毫秒级），适合便携设备。

3. 模块化封装

• 集成散热片或端子接口，支持大电流场景。
• 典型应用：电动汽车电池组保护、工业电机控制器。
• 优点：散热性能优，可承载数十安培电流。

三、典型应用场景

1. 消费电子设备

• 锂电池保护：防止手机、笔记本电脑电池因过充或短路引发热失控。
• USB端口保护：限制外接设备（如U盘）故障时对主机的反向电流冲击。

2. 汽车电子系统

• 车灯电路：避免LED驱动器因电压波动导致过流损坏。
• ECU（行车电脑）：保护传感器信号线路免受负载短路影响。

3. 工业控制系统

• 电机驱动器：在堵转或过载时切断电流，防止绕组烧毁。
• 电源模块：抑制浪涌电流，延长开关电源寿命。

4. 家用电器

• 智能家电主板：如空调压缩机启动保护、洗衣机电机控制。
• 充电底座：防止无线充电器因金属异物进入引发故障。

四、自恢复保险丝的优缺点分析

核心优势：

• 自动恢复：无需人工干预即可重复使用，降低维护成本。
• 快速响应：毫秒级动作速度，优于机械式断路器。
• 体积小巧：贴片型号占板面积不足传统保险丝的1/3。
• 寿命长：可承受数百次至数千次保护动作。

局限性：

• 复位依赖散热：在持续过载环境中可能无法及时恢复。
• 内阻影响：大电流场景中可能产生明显压降。
• 精度限制：触发电流存在±20%左右的公差，不适用高精度保护需求。

五、选型与使用指南

1. 选型关键参数

• 工作电压：需高于电路最高电压（如12V系统选16V及以上型号）。
• 保持电流：略大于电路正常工作电流（如设备常态电流1A，选I~H~=1.1A）。
• 环境温度：高温环境需选择触发电流余量更大的型号（温度每升高1℃，I~H~下降约0.5%）。

2. 电路设计建议

• 避免并联使用：多个PPTC并联可能导致电流分配不均，建议选择单颗高电流型号。
• 远离热源：勿将器件布置在功率元件（如MOS管、变压器）附近，防止误触发。
• 配合其他保护：可与TVS二极管组合使用，实现过流与过压双重防护。

3. 失效模式预防

• 老化失效：长期高温工作可能导致材料性能退化，需定期检测电阻值。
• 机械损伤：插件型号安装时避免过度弯折引脚，防止内部结构开裂。

六、常见问题解答

Q1：自恢复保险丝与传统保险丝有何区别？
传统保险丝熔断后必须更换，而PPTC在故障解除后可自动恢复，适合需要频繁复位的场景（如USB端口）。

Q2：多次触发后性能会下降吗？
材料经过数百次动作后，恢复时间可能延长，电阻值略有增加，但一般不影响基本功能。

Q3：能否用于交流电路？
部分型号支持交流应用（如SRP系列），但需确认其标称电压包含交流有效值（如V~max~=30VAC）。

Q4：如何测试自恢复保险丝是否正常？
万用表测量电阻：正常状态下为低阻值（如0.1Ω）；触发后为高阻值（>1kΩ）。

自恢复保险丝以其独特的智能保护机制，在电子设备小型化与高可靠性需求并重的时代展现出不可替代的作用。从智能手机到新能源汽车，从智能家居到工业自动化，这一技术默默守护着无数电路的稳定运行。理解其工作原理与选型要点，不仅能帮助工程师优化电路设计，也为普通用户提供了故障排查的基本思路。作为电路保护领域的“无声卫士”，自恢复保险丝将继续在技术创新与实用价值之间书写平衡之道。
