非屏蔽双绞线工作原理与应用

一、非屏蔽双绞线结构与工作原理

1. 基本物理结构

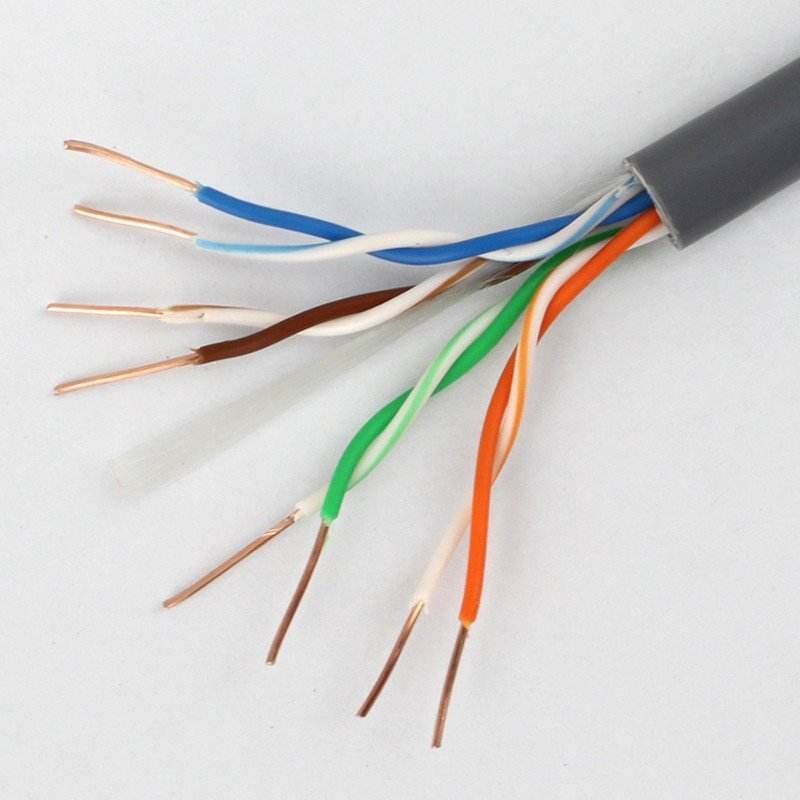

非屏蔽双绞线由多对相互缠绕的绝缘铜导线组成，外部包裹一层塑料护套。其核心设计是“双绞结构”：每一对铜线以固定绞距螺旋缠绕，这种设计能有效抵消外部电磁干扰（EMI）对信号传输的影响。常见的UTP线缆包含4对双绞线（共8根导线），通过不同颜色区分（如橙白/橙、绿白/绿等）。

2. 抗干扰机制
双绞线的绞合结构通过电磁学原理实现抗干扰功能。当外部电磁波干扰信号时，两条导线受到的干扰强度相近且方向相反，信号接收端可通过差分信号技术（Differential Signaling）将干扰相互抵消。这种机制无需金属屏蔽层即可抑制大部分环境噪声，同时降低了线缆重量和成本。

3. 信号传输方式
UTP通过铜导线的电信号传输数据，采用基带传输技术。发送端将数字信号转换为电压变化，接收端通过检测电压差还原信息。为避免信号衰减，UTP的传输距离通常限制在100米以内，超出此范围需通过中继设备增强信号。

二、UTP的类别与性能标准

非屏蔽双绞线按照国际标准（如TIA/EIA-568）分为多个类别，不同类别对应不同的带宽和传输速率：

• Cat5/Cat5e：
  Cat5支持100MHz带宽，理论传输速率100Mbps，广泛用于百兆以太网；Cat5e（增强型五类线）通过优化绞距降低串扰，支持千兆以太网（1Gbps），是家庭和小型办公网络的常用选择。
• Cat6/Cat6a：
  Cat6带宽提升至250MHz，可支持10Gbps传输（55米内），适用于企业级网络和高清视频传输；Cat6a通过更严格的屏蔽设计进一步延长10Gbps的有效传输距离至100米。
• Cat7与更高标准：
  尽管Cat7的带宽可达600MHz，但由于其需采用屏蔽结构，已超出非屏蔽双绞线的定义范畴，因此不在本文讨论范围内。

性能对比关键点：

• 绞合密度越高（如Cat6），抗串扰能力越强。
• 线径加粗（如23AWG对比24AWG）可减少信号衰减。
• 高类别线缆通常需要配合专用水晶头（如Cat6模块）才能发挥性能。

三、典型应用场景

1. 以太网通信
UTP是IEEE 802.3标准指定的主要传输介质，用于连接计算机、交换机、路由器等设备。例如：

• 家庭宽带通过Cat5e连接光猫与无线路由器。
• 企业机房使用Cat6线缆构建千兆骨干网络。

2. 电话系统
早期电话线路采用单对UTP传输模拟语音信号，现代IP电话系统则复用网络线路传输数字语音数据。

3. 安防监控
支持POE（以太网供电）的UTP可为网络摄像头同时传输电力与视频信号，简化布线复杂度。

4. 工业控制
在电磁环境可控的工厂场景中，UTP用于连接PLC（可编程逻辑控制器）、传感器等设备，构建工业以太网。

四、UTP的优缺点分析

优势：

• 成本低廉：原材料以铜和塑料为主，生产成本远低于光纤或同轴电缆。
• 部署灵活：线缆柔软易弯曲，支持穿管、架空等多种铺设方式。
• 兼容性强：RJ45接口已成为全球通用标准，适配各类网络设备。
• 维护简便：故障定位和线路更换成本较低。

局限性：

• 抗干扰能力有限：在强电磁干扰环境（如靠近高压电缆）中，需改用屏蔽双绞线（STP）。
• 传输距离短：100米长度限制导致大型网络需额外部署中继设备。
• 带宽瓶颈：相比光纤的Tbps级传输，UTP的10Gbps上限难以满足超高速需求。

五、安装与使用规范

为确保UTP性能最大化，实际部署中需遵循以下原则：

1. 避免干扰源：
   • 与强电线缆保持至少30cm平行间距，交叉时呈90度直角。
   • 远离电动机、荧光灯等电磁辐射设备。
2. 线缆管理：
   • 弯曲半径不小于线径4倍，防止内部绞合结构变形。
   • 使用理线架固定，避免过度拉扯或挤压。
3. 连接器工艺：
   • 水晶头压接需确保8芯全通，采用T568A或T568B标准统一线序。
   • 建议使用专业测线仪验证连通性与误码率。
4. 长度控制：
   • 单段线缆不超过100米，长距离传输需通过交换机中继。

六、常见问题解答

Q1：UTP与屏蔽双绞线（STP）如何选择？
若布线环境无强电磁干扰（如普通办公室），优先选择UTP以节省成本；在工厂车间或医疗影像室等特殊场景，则需采用STP并做好接地处理。

Q2：如何判断现有UTP的类别？
可通过线缆护套印刷标识识别（如“CAT5E”）。若标识模糊，可观察绞合密度：Cat6线对的绞距通常比Cat5e短30%-50%。

Q3：旧网线能否支持新设备？
Cat5e可满足大多数家庭的千兆网络需求；若升级到万兆设备（10Gbps），建议更换为Cat6或更高规格线缆。

非屏蔽双绞线作为历经数十年发展的成熟技术，凭借其出色的性价比和可靠性，持续在全球范围内支撑着海量数据的传输需求。从家庭客厅到跨国企业的数据中心，UTP的身影无处不在。尽管其技术原理看似简单，但正是这种“以巧破力”的设计思想，使其成为网络基础设施中最具生命力的组成部分之一。理解UTP的特性与规范，将有助于用户更科学地规划网络架构，在成本与性能间找到最佳平衡点。
